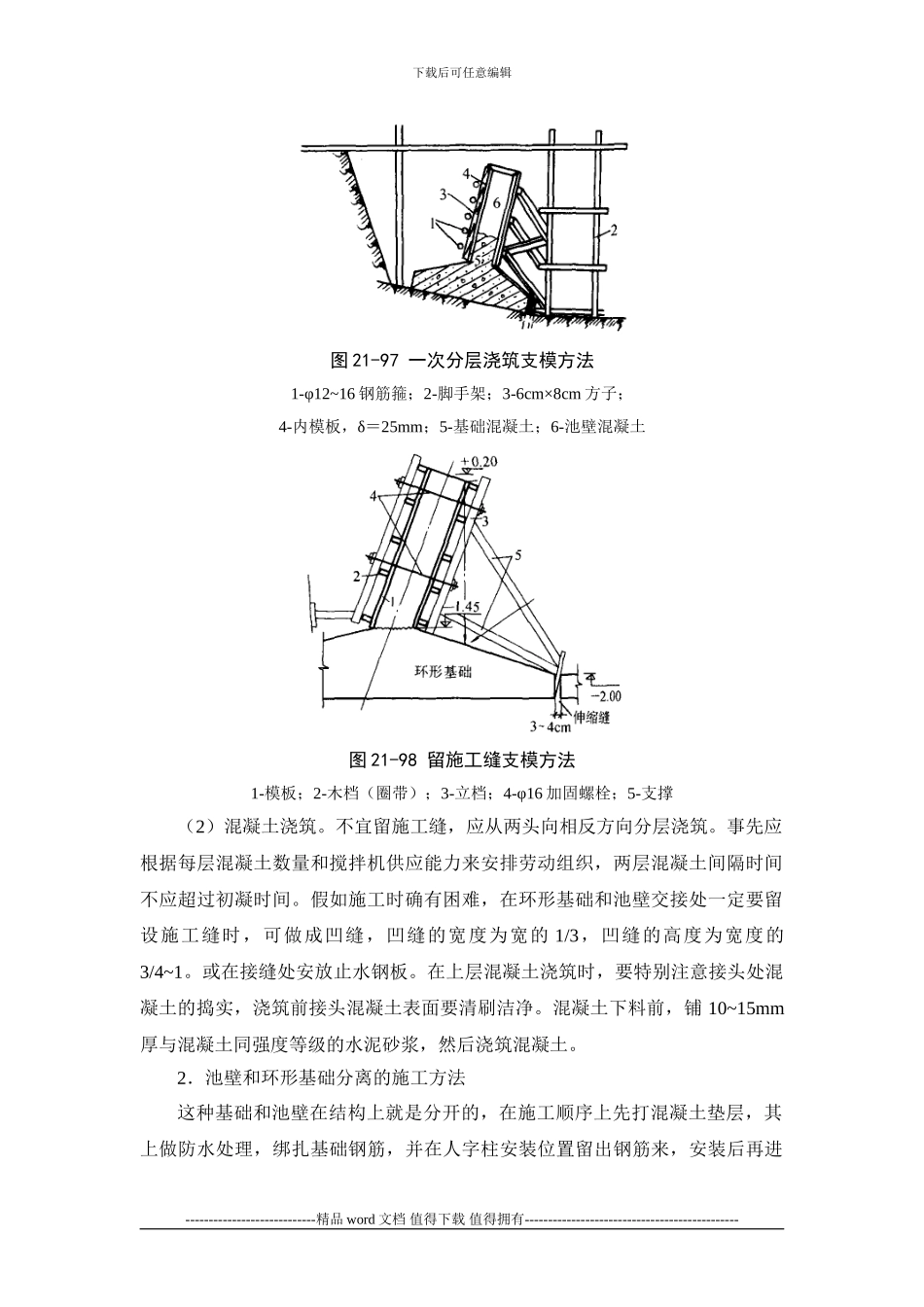

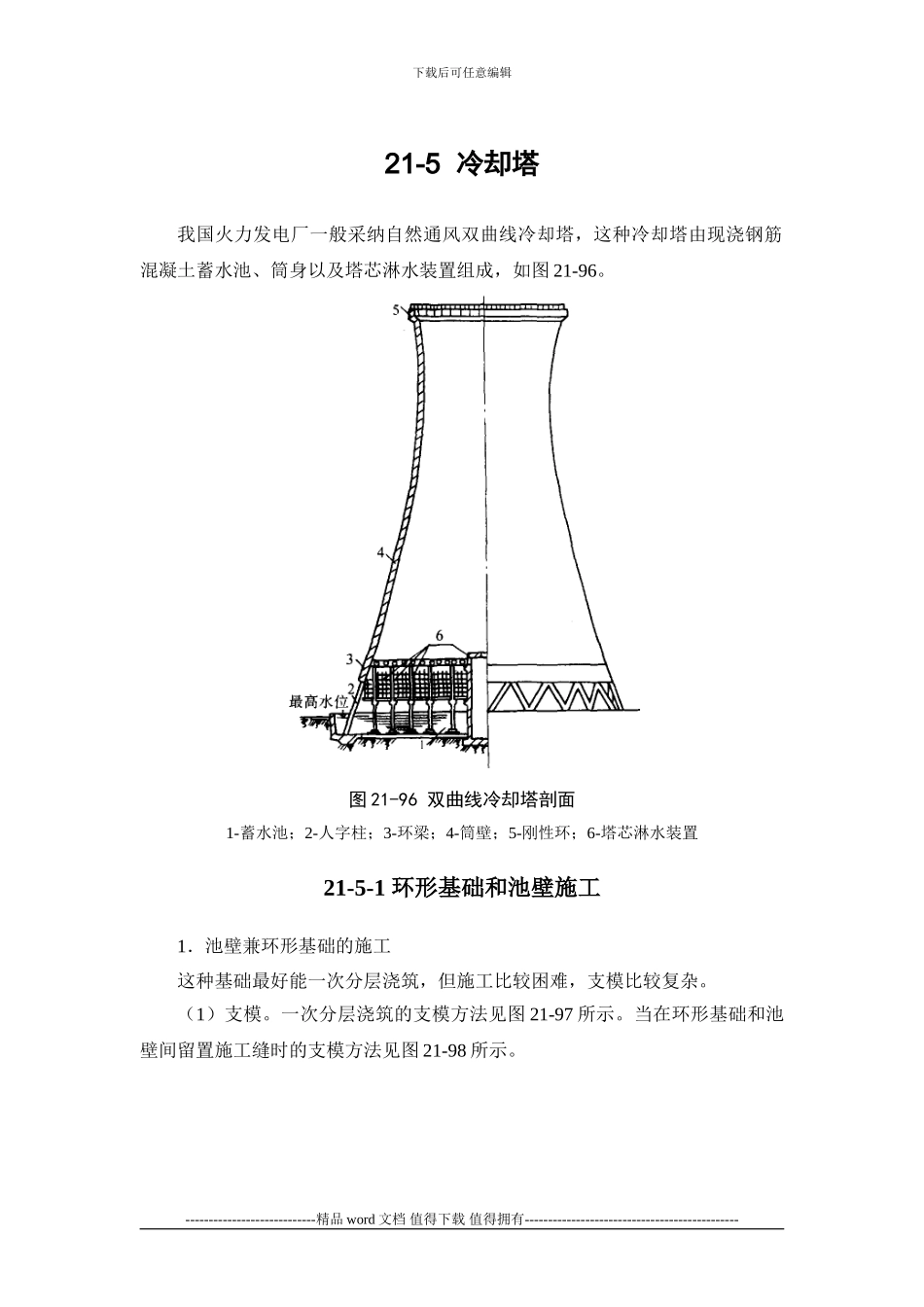

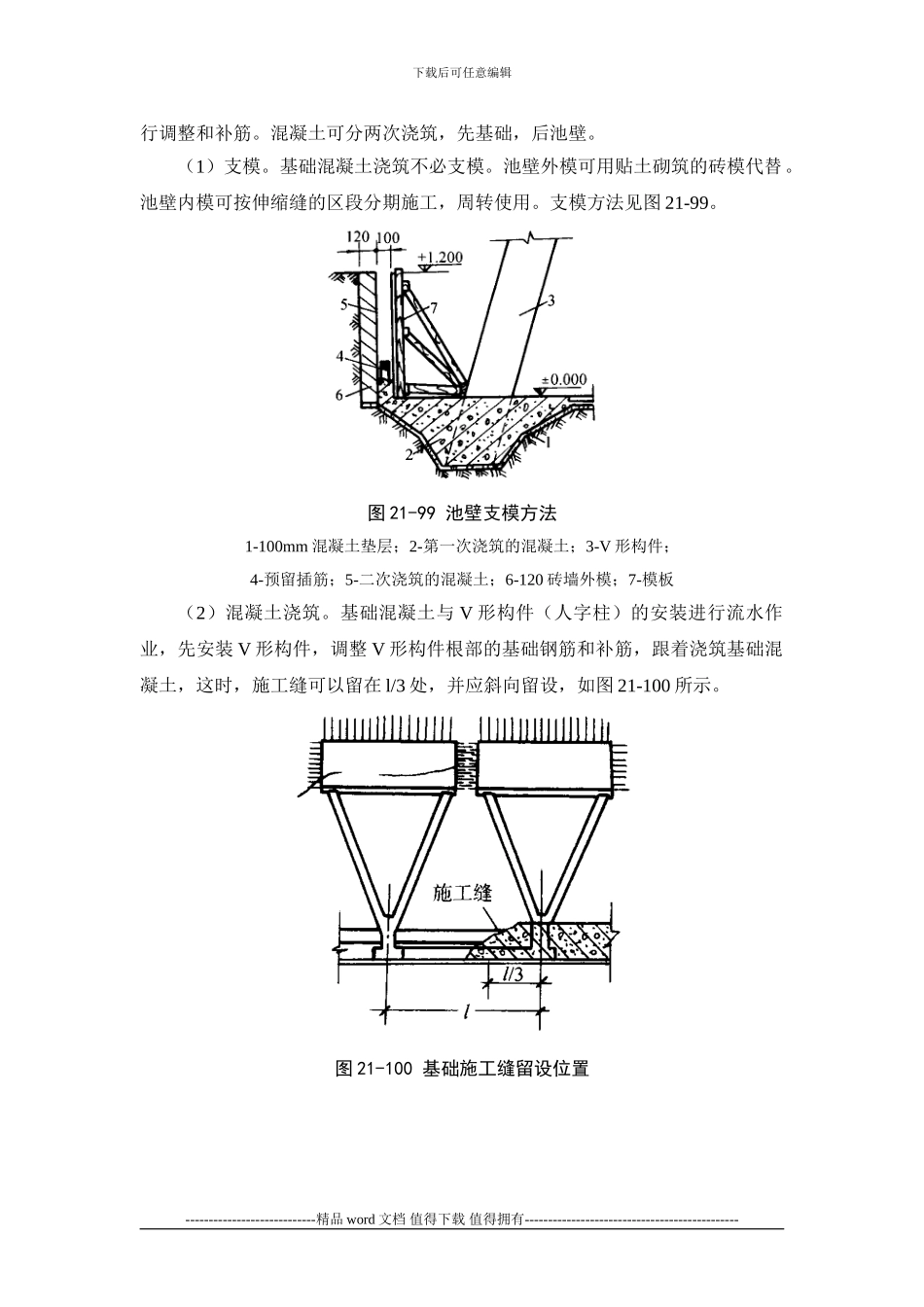

下载后可任意编辑21-5 冷却塔我国火力发电厂一般采纳自然通风双曲线冷却塔,这种冷却塔由现浇钢筋混凝土蓄水池、筒身以及塔芯淋水装置组成,如图 21-96。图 21-96 双曲线冷却塔剖面1-蓄水池;2-人字柱;3-环梁;4-筒壁;5-刚性环;6-塔芯淋水装置21-5-1 环形基础和池壁施工1.池壁兼环形基础的施工这种基础最好能一次分层浇筑,但施工比较困难,支模比较复杂。(1)支模。一次分层浇筑的支模方法见图 21-97 所示。当在环形基础和池壁间留置施工缝时的支模方法见图 21-98 所示。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑图 21-97 一次分层浇筑支模方法1-φ12~16 钢筋箍;2-脚手架;3-6cm×8cm 方子;4-内模板,δ=25mm;5-基础混凝土;6-池壁混凝土图 21-98 留施工缝支模方法1-模板;2-木档(圈带);3-立档;4-φ16 加固螺栓;5-支撑(2)混凝土浇筑。不宜留施工缝,应从两头向相反方向分层浇筑。事先应根据每层混凝土数量和搅拌机供应能力来安排劳动组织,两层混凝土间隔时间不应超过初凝时间。假如施工时确有困难,在环形基础和池壁交接处一定要留设施工缝时,可做成凹缝,凹缝的宽度为宽的 1/3,凹缝的高度为宽度的3/4~1。或在接缝处安放止水钢板。在上层混凝土浇筑时,要特别注意接头处混凝土的捣实,浇筑前接头混凝土表面要清刷洁净。混凝土下料前,铺 10~15mm厚与混凝土同强度等级的水泥砂浆,然后浇筑混凝土。2.池壁和环形基础分离的施工方法这种基础和池壁在结构上就是分开的,在施工顺序上先打混凝土垫层,其上做防水处理,绑扎基础钢筋,并在人字柱安装位置留出钢筋来,安装后再进----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑行调整和补筋。混凝土可分两次浇筑,先基础,后池壁。(1)支模。基础混凝土浇筑不必支模。池壁外模可用贴土砌筑的砖模代替。池壁内模可按伸缩缝的区段分期施工,周转使用。支模方法见图 21-99。图 21-99 池壁支模方法1-100mm 混凝土垫层;2-第一次浇筑的混凝土;3-V 形构件;4-预留插筋;5-二次浇筑的混凝土;6-120 砖墙外模;7-模板(2)混凝土浇筑。基础混凝土与 V 形构件(人字柱)的安装进行流水作业,先安装 V 形构件,调整 V 形构件根部的基础钢筋和补筋,跟着浇筑基础混凝土,这时,施...
