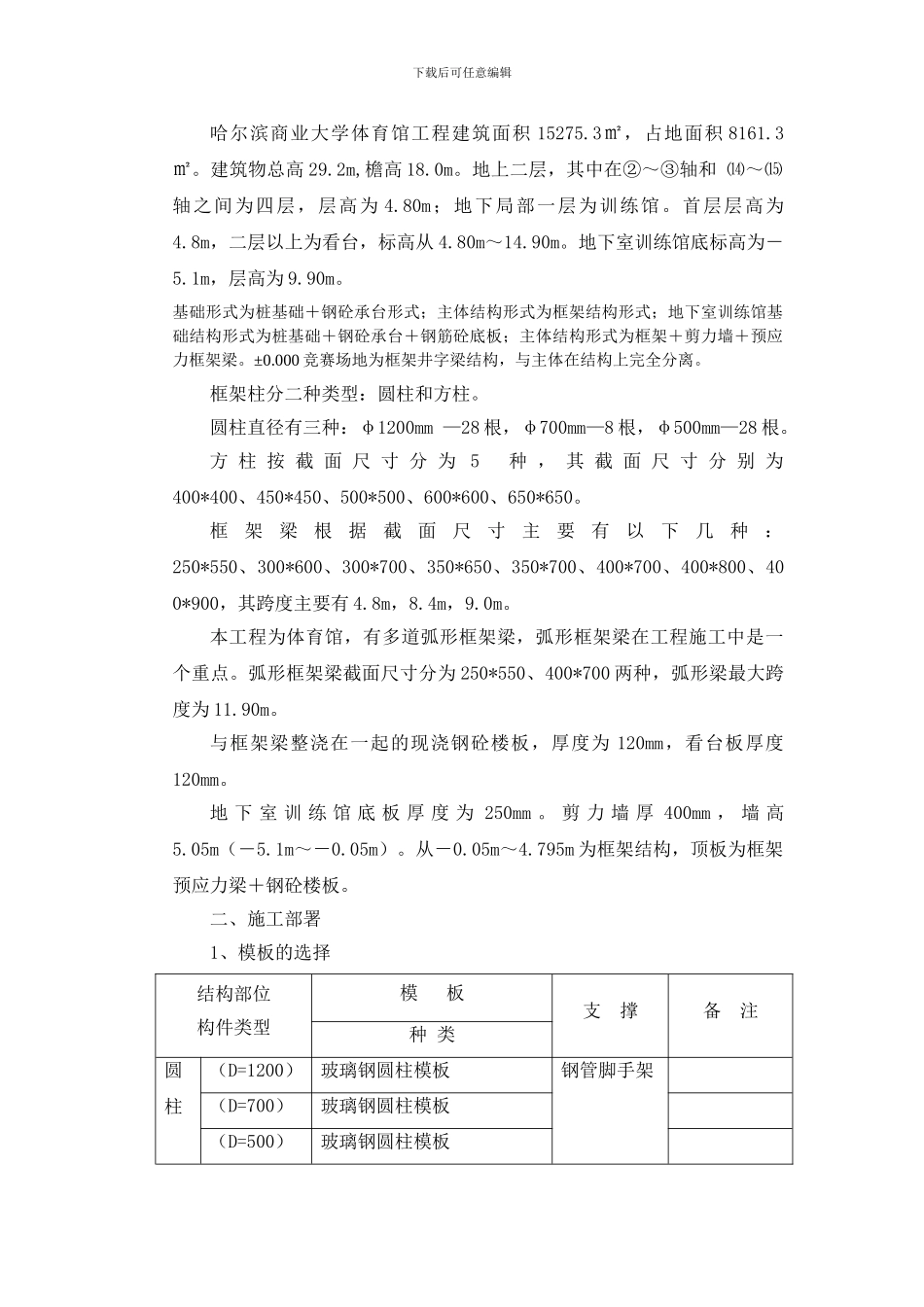

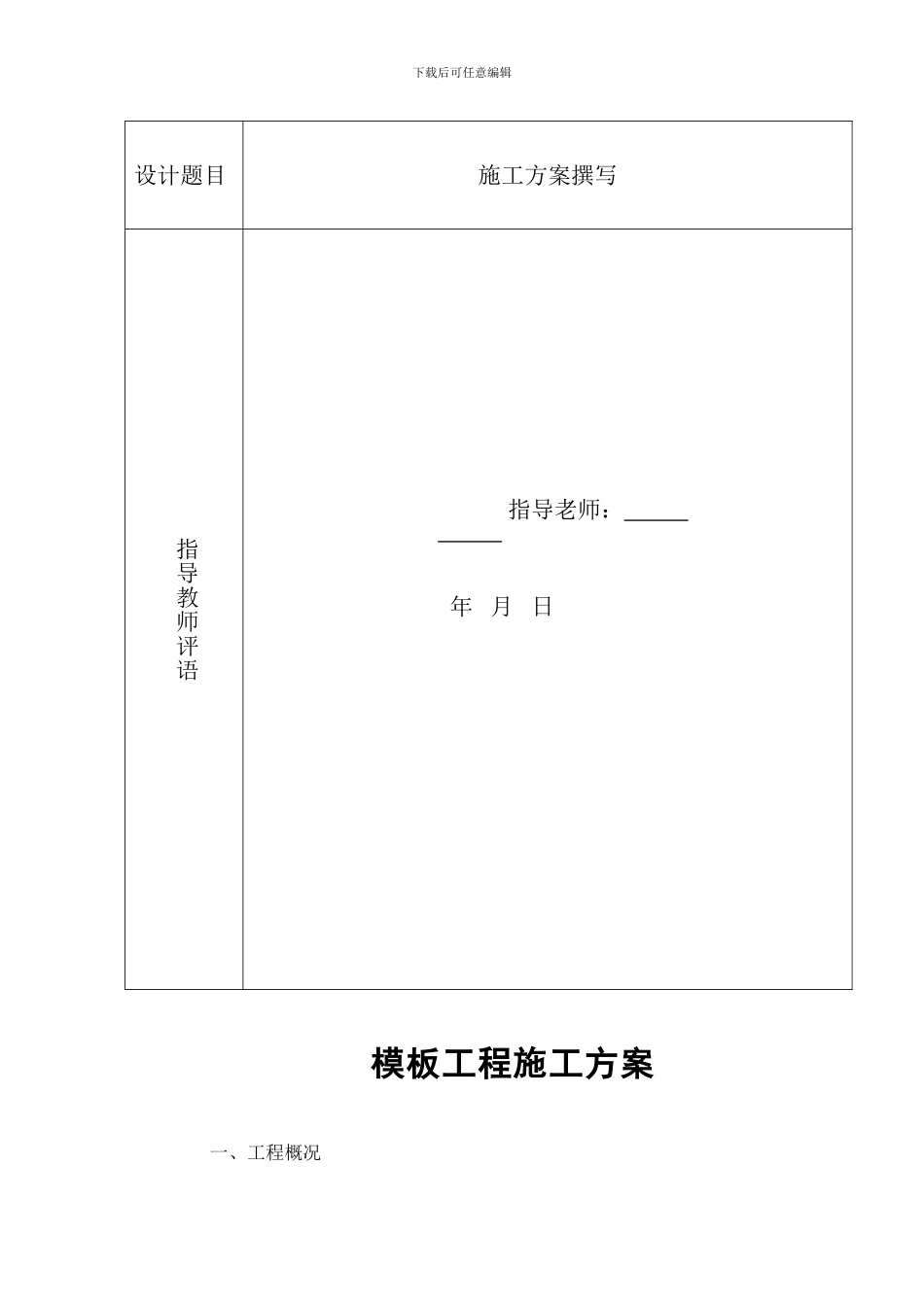

下载后可任意编辑施工方案撰写 学院： 班级： 学号： 姓名：课程设计成绩评定表学生姓名成 绩下载后可任意编辑设计题目施工方案撰写指导教师评语指导老师： 年 月 日模板工程施工方案一、工程概况下载后可任意编辑哈尔滨商业大学体育馆工程建筑面积 15275.3㎡，占地面积 8161.3㎡。建筑物总高 29.2m,檐高 18.0m。地上二层，其中在②～③轴和 ⒁～⒂ 轴之间为四层，层高为 4.80m；地下局部一层为训练馆。首层层高为4.8m，二层以上为看台，标高从 4.80m～14.90m。地下室训练馆底标高为－5.1m，层高为 9.90m。基础形式为桩基础＋钢砼承台形式；主体结构形式为框架结构形式；地下室训练馆基础结构形式为桩基础＋钢砼承台＋钢筋砼底板；主体结构形式为框架＋剪力墙＋预应力框架梁。±0.000 竞赛场地为框架井字梁结构，与主体在结构上完全分离。框架柱分二种类型：圆柱和方柱。圆柱直径有三种：φ1200mm —28 根，φ700mm—8 根，φ500mm—28 根。方 柱 按 截 面 尺 寸 分 为 5 种 ， 其 截 面 尺 寸 分 别 为400*400、450*450、500*500、600*600、650*650。框架梁根据截面尺寸主要有以下几种： 250*550、300*600、300*700、350*650、350*700、400*700、400*800、400*900，其跨度主要有 4.8m，8.4m，9.0m。本工程为体育馆，有多道弧形框架梁，弧形框架梁在工程施工中是一个重点。弧形框架梁截面尺寸分为 250*550、400*700 两种，弧形梁最大跨度为 11.90m。与框架梁整浇在一起的现浇钢砼楼板，厚度为 120mm，看台板厚度120mm。地 下 室 训 练 馆 底 板 厚 度 为 250mm 。 剪 力 墙 厚 400mm ， 墙 高5.05m（―5.1m～－0.05m）。从－0.05m～4.795m 为框架结构，顶板为框架预应力梁＋钢砼楼板。二、施工部署1、模板的选择结构部位构件类型模 板支 撑备 注种 类圆柱（D=1200）玻璃钢圆柱模板钢管脚手架（D=700）玻璃钢圆柱模板（D=500）玻璃钢圆柱模板下载后可任意编辑方柱400*400钢模或木模450*450钢模或木模钢管脚手架500*500钢模或木模600*600钢模或木模650*650钢模或木模框架梁定型钢模+木模木支撑楼板多层胶合板木支撑地下室砼墙定型钢模＋木模钢管支撑训练馆±0.000以上框架结构定型钢模＋木模满堂脚手架基础承台砖模2、主要材料用量计划根据本工程的施工组织和施工流水段的划分，模板工程材料需用量计划如下：圆柱玻璃钢模板：D=1200，8 套；D=700，4 套；D=500，8 套。...
