智能停车场管理系统组成及原理VIP免费

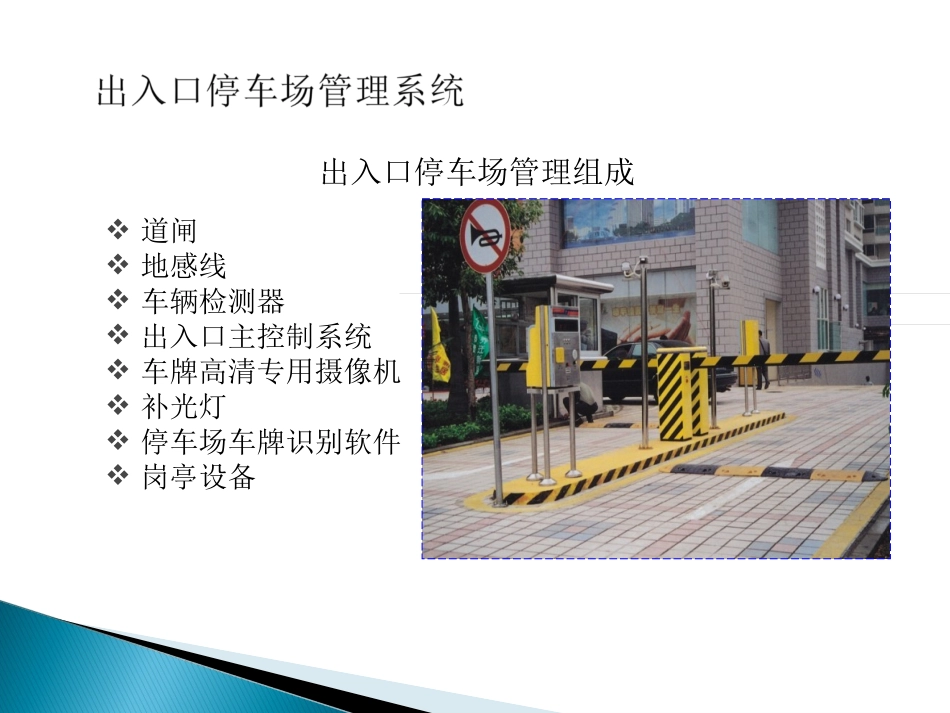

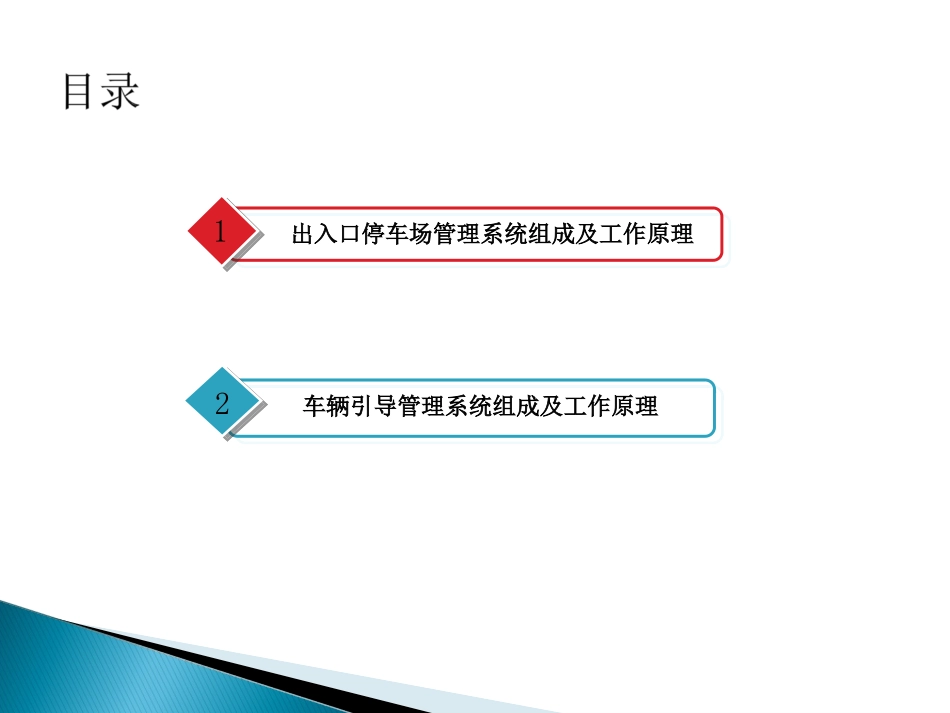

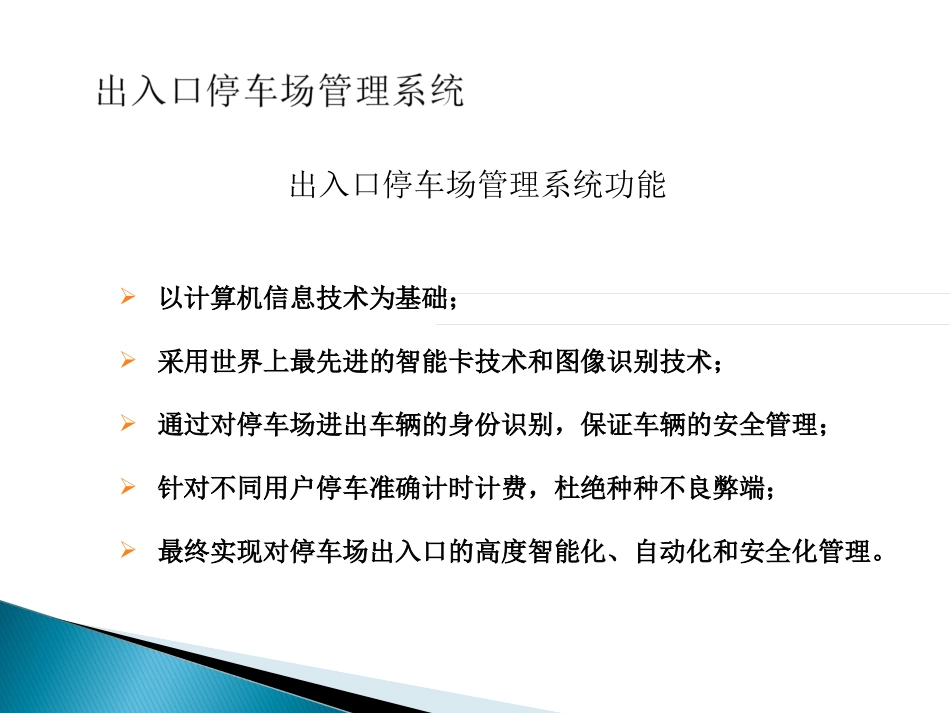

出入口停车场管理系统组成及工作原理1车辆引导管理系统组成及工作原理2出入口停车场管理系统功能以计算机信息技术为基础；采用世界上最先进的智能卡技术和图像识别技术；通过对停车场进出车辆的身份识别，保证车辆的安全管理；针对不同用户停车准确计时计费，杜绝种种不良弊端；最终实现对停车场出入口的高度智能化、自动化和安全化管理。出入口停车场管理组成道闸地感线车辆检测器出入口主控制系统车牌高清专用摄像机补光灯停车场车牌识别软件岗亭设备停车场管理系统布置图聚光灯控制机自动道闸摄像机停车场管理系统架构图道闸－－－设备组成道闸主要由主机、闸杆、夹头、叉杆等组成，而主机则由机箱、机箱盖、电机、减速器、带轮、齿轮、连杆、摇杆、主轴、平衡弹簧、光电开关、控制盒以及压力电波装置（配置选择）等组成。道闸的控制方式也有两种，即手动和自动两种。手动闸是栏杆的上升和下降由手控按钮或遥控器来操作；自动闸是栏杆的上升由手控\遥控\控制机控制，下降由感应器检测后自动落杆。地感（车辆检测器）当有车压在地感线圈上时，车身的铁物质使地感线圈磁场发生变化，地感模块就会输出一个TTL信号。进出口应各装两个地感模块，一般来讲，第一个地感作用为车辆检测，第二个地感则具有防砸车功能，确保车辆在完全离开自动门闸前门闸不会关闭。工作原理：地感功能1).当车辆在地感线圈上时，所有关信号无效即栏杆机不会落杆。2).当车辆通过地感线圈后，将发出一个关信号，栏杆机自动落杆。3).当栏杆正在下落过程中，当有车辆压到线圈栏杆将马上反向运转升杆。4).并和手动、遥控或电脑配合可完成车队通过功能。道闸分类：直杆型、折叠杆型、栅栏型直杆型、折叠杆型、栅栏型出、入口控制机停车场控制机用于停车场出入口的控制，实现对进出车辆的信息显示、语音操作提示等基本功能，是整个停车场硬件设备的核心部分，也是系统承上启下的桥梁，上对收费控制电脑，下对各功能模块及设备。技术参数：读写时间：≤0.1秒功耗：≤100W工作电源：AC220V±10%50Hz工作温度:-20℃-50℃网络通讯接口:RS232/S485出入口控制机组成部分：出入口控制机内一般有控制主板（单片机）、感应器、LED显示器、通话按钮、喇叭等部件，此外还有专用电源为上述部件提供其所需的5V、12V及24V工作电压；摄像机镜头(6mm)SSG0612NB1.ＤＣ驱动，１／３ＣＣＤ2.６ＭＭ摄像机镜头(4mm)SSG0412NB1.ＤＣ驱动，１／３ＣＣＤ2.４ＭＭ摄像机VC-913D1.工作电压DC12V2.像素：７５２＊５８２/清晰度４８０线3.ＣＣＤ光圈1/50-1/100000s4.信噪比≥４８dB；功耗：２．３Ｗ支架及护罩KL-71051.防护等级：ＩＰ５６2.材料：铝合金摄像机立柱1.XX-可选颜色2.杆高１．５Ｍ3.高度可自由调节射灯150W/300W1.输出：220V(50Hz)输入175V～245V2.温度：-40℃～85℃;湿度：≤95%3.寿命：≥5万小时;照度：≥500LX/3m4.功率：150W/300W;照射角度：40度图像捕捉卡1.3路视频输入（两路AV，一路S-VIDEO）2.可多块同时安装3.PCI接口车辆图像对比系统设备组成车辆图像对比系统图像抓拍设备包括抓拍摄像机、图像捕捉卡及软件。摄像机将入口及出口的影像视频实时传送到管理计算机，入口系统检测到有正常的车辆进入时，软件系统抓拍图像，并与相应的进出场数据打包，供系统调用。出口系统不仅抓拍图像、而且会自动寻找并调出对应的入场图像，自动并排显示出来。抓拍到的图像可以长期保存在管理计算机的数据库内，方便将来查证。图像对比组件主要作用如下：防止换车：图像对比画面可以帮助值班人员及时判断进出车辆是否一致。解决丢票争议：当车主遗失停车凭证时，可以通过进场图像解决争端。验证免费车辆：作为免费车辆处理的出场记录，事后可以通过查询对应的图像来验证免费车辆的真实性。车牌自动识别系统车牌自动识别组件是建立在图像对比组件的基础上，利用图像对比组件抓拍到的车辆高清晰图像，自动提取图像中的车牌号码信息，自动进行车牌号码比较，并以文本的格式与进出场数据打包保存。车牌自动识别组件的主要作用如下：更有效地防止换车：车辆出场时，车牌识别组件自动比较该车的进出场车牌号码...
