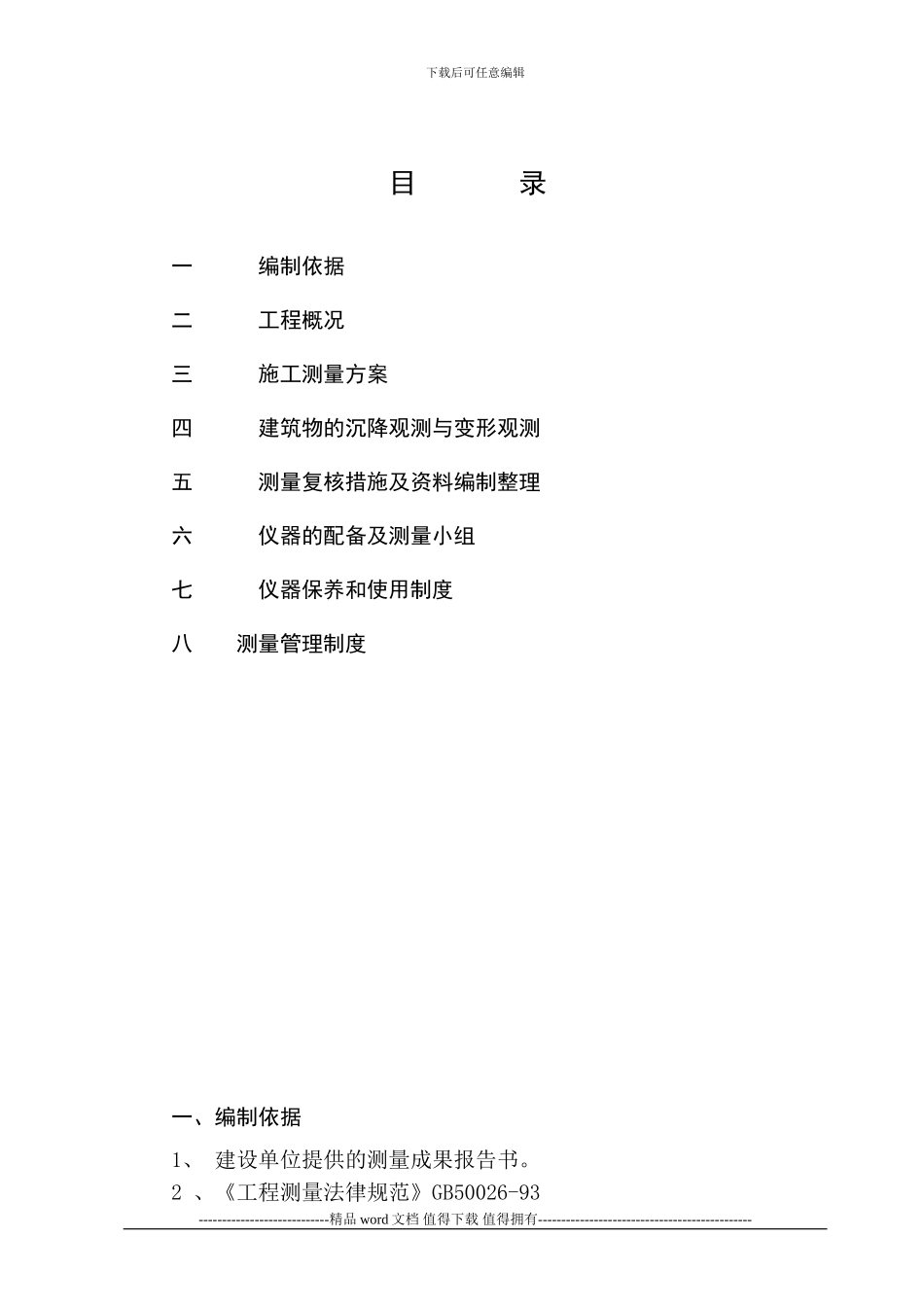

下载后可任意编辑目 录 一 编制依据 二 工程概况 三 施工测量方案 四 建筑物的沉降观测与变形观测 五 测量复核措施及资料编制整理 六 仪器的配备及测量小组 七 仪器保养和使用制度 八 测量管理制度 一、编制依据1、 建设单位提供的测量成果报告书。2 、《工程测量法律规范》GB50026-93----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑3、 《建筑工程施工测量规程》二、工程概况： 本工程位于沛县城北新城区内，张良路南侧，汉邦路西侧，保安中学东侧。建设单位：江苏金屯房地产开发有限公司总设计单位：徐州瀚艺建筑设计有限公司；监理单位：苏州联信工程管理咨询有限公司；施工单位：北京中煤正辰建设有限公司；质量监督单位；大屯矿区质量监督站；结构形式：剪力墙结构；建筑高程；相对标高±0.000 相当于绝对标高35.300m ； 建 筑 面 积 111052.00m2， 其 中 D-1# 、 4# 楼 两 栋 建 筑 面 积39095.00㎡、D-2#、3#楼两栋建筑面积25073.00㎡、D-6#、7#楼两栋建筑面积14796 ㎡、D-5#楼一栋建筑面积16978.00㎡、D-8#楼一栋建筑面积15610.00㎡。 三、 施工测量方案3.1.1 定位和测量放线工程简介1 基础标高( 筏板底标高) 每个栋号都不一样，针对本工程的结构标多的特点，通过采纳科学的测量技术，先进的测量仪器以及严格的复核、校正手段来保证施工测量精度要求。2 定位和测量放线工程重点难点分析 本工程施工测量重点难点见表。表 3.1-1 施工测量重点难点分析序号重点难点重点难点分析关键技术1 定位、测量本 工 程 施 工面 积 较 大 ， 单体 多 ， 平 面 定合理组织安排工序、选用对复杂作业条件适应性高的测量仪器和测量方法。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑放线位 工 作 繁 杂 难于控制。2 标高控制标 高 变 化多 ， 不 容 易 造成 偏 差 和 错 误是 质 量 控 制 的难点。施工前要做好标高控制点的交接、联测和校核，施工中统一各部位的高程控制点，定期检查、复核。3沉降观测由 于 地 质 条件 差 ， 地 上 单体 多 ， 沉 降 观测 是 工 程 测 量的重点。由技术深化部统一组织安排，技术工作由技术负责人负责，所有的测量技术人员均持证...
