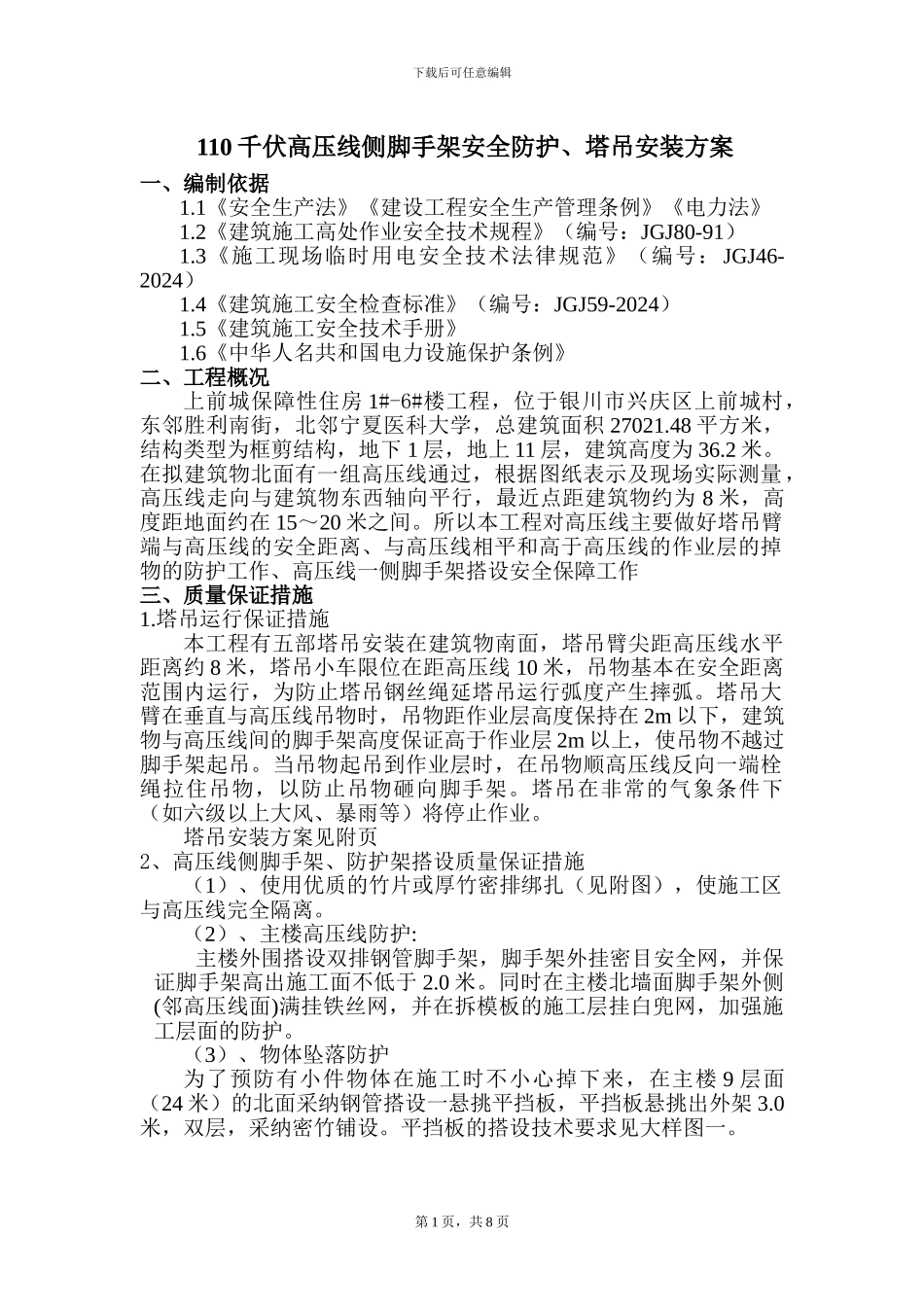

下载后可任意编辑 110 千伏高压线侧脚手架安全防护、塔吊安装方案一、编制依据1.1《安全生产法》《建设工程安全生产管理条例》《电力法》1.2《建筑施工高处作业安全技术规程》(编号:JGJ80-91)1.3《施工现场临时用电安全技术法律规范》(编号: JGJ46-2024)1.4《建筑施工安全检查标准》(编号:JGJ59-2024)1.5《建筑施工安全技术手册》1.6《中华人名共和国电力设施保护条例》二、工程概况上前城保障性住房 1#-6#楼工程,位于银川市兴庆区上前城村,东邻胜利南街,北邻宁夏医科大学,总建筑面积 27021.48 平方米,结构类型为框剪结构,地下 1 层,地上 11 层,建筑高度为 36.2 米。在拟建筑物北面有一组高压线通过,根据图纸表示及现场实际测量,高压线走向与建筑物东西轴向平行,最近点距建筑物约为 8 米,高度距地面约在 15~20 米之间。所以本工程对高压线主要做好塔吊臂端与高压线的安全距离、与高压线相平和高于高压线的作业层的掉物的防护工作、高压线一侧脚手架搭设安全保障工作三、质量保证措施1.塔吊运行保证措施本工程有五部塔吊安装在建筑物南面,塔吊臂尖距高压线水平距离约 8 米,塔吊小车限位在距高压线 10 米,吊物基本在安全距离范围内运行,为防止塔吊钢丝绳延塔吊运行弧度产生摔弧。塔吊大臂在垂直与高压线吊物时,吊物距作业层高度保持在 2m 以下,建筑物与高压线间的脚手架高度保证高于作业层 2m 以上,使吊物不越过脚手架起吊。当吊物起吊到作业层时,在吊物顺高压线反向一端栓绳拉住吊物,以防止吊物砸向脚手架。塔吊在非常的气象条件下(如六级以上大风、暴雨等)将停止作业。塔吊安装方案见附页2、高压线侧脚手架、防护架搭设质量保证措施(1)、使用优质的竹片或厚竹密排绑扎(见附图),使施工区与高压线完全隔离。(2)、主楼高压线防护:主楼外围搭设双排钢管脚手架,脚手架外挂密目安全网,并保证脚手架高出施工面不低于 2.0 米。同时在主楼北墙面脚手架外侧(邻高压线面)满挂铁丝网,并在拆模板的施工层挂白兜网,加强施工层面的防护。(3)、物体坠落防护为了预防有小件物体在施工时不小心掉下来,在主楼 9 层面(24 米)的北面采纳钢管搭设一悬挑平挡板,平挡板悬挑出外架 3.0米,双层,采纳密竹铺设。平挡板的搭设技术要求见大样图一。第 1 页,共 8 页下载后可任意编辑图一:九层悬挑平挡板搭设当施工高度大于高压线高度时,需在邻近高压线边每隔三层设置竹排斜挡板保护,其...
