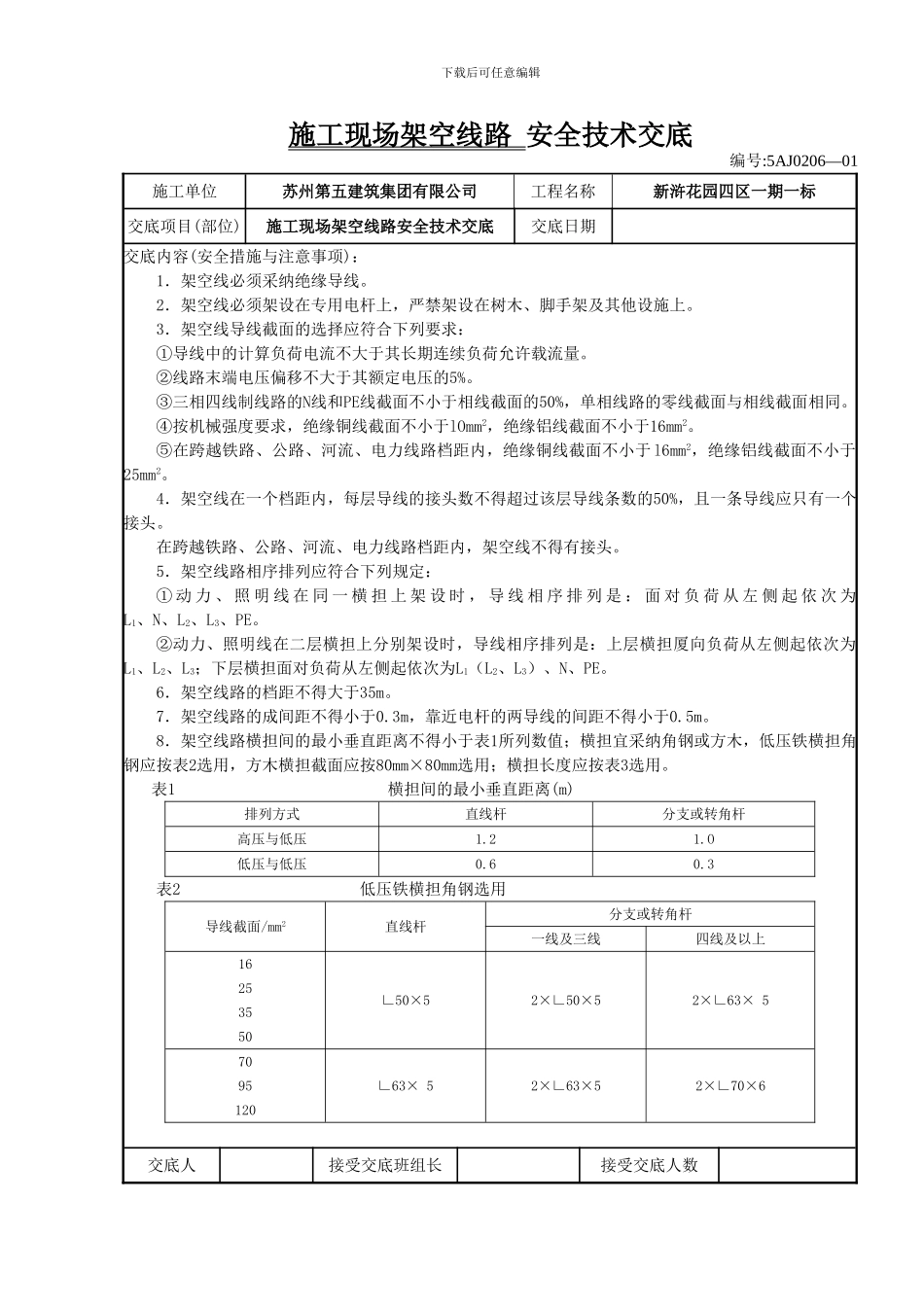

下载后可任意编辑施工现场架空线路 安全技术交底编号:5AJ0206—01施工单位苏州第五建筑集团有限公司工程名称新浒花园四区一期一标交底项目(部位)施工现场架空线路安全技术交底交底日期交底内容(安全措施与注意事项)：1．架空线必须采纳绝缘导线。2．架空线必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。3．架空线导线截面的选择应符合下列要求：①导线中的计算负荷电流不大于其长期连续负荷允许载流量。②线路末端电压偏移不大于其额定电压的5%。③三相四线制线路的N线和PE线截面不小于相线截面的50%，单相线路的零线截面与相线截面相同。④按机械强度要求，绝缘铜线截面不小于lOmm2，绝缘铝线截面不小于16mm2。⑤在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于 l6mm2，绝缘铝线截面不小于25mm2。4．架空线在一个档距内，每层导线的接头数不得超过该层导线条数的50%，且一条导线应只有一个接头。在跨越铁路、公路、河流、电力线路档距内，架空线不得有接头。5．架空线路相序排列应符合下列规定：① 动 力 、 照 明 线 在 同 一 横 担 上 架 设 时 ， 导 线 相 序 排 列 是 ： 面 对 负 荷 从 左 侧 起 依 次 为L1、N、L2、L3、PE。②动力、照明线在二层横担上分别架设时，导线相序排列是：上层横担厦向负荷从左侧起依次为L1、L2、L3；下层横担面对负荷从左侧起依次为L1（L2、L3）、N、PE。6．架空线路的档距不得大于35m。7．架空线路的成间距不得小于0.3m，靠近电杆的两导线的间距不得小于0.5m。8．架空线路横担间的最小垂直距离不得小于表1所列数值；横担宜采纳角钢或方木，低压铁横担角钢应按表2选用，方木横担截面应按80mm×80mm选用；横担长度应按表3选用。表1 横担间的最小垂直距离(m)排列方式直线杆分支或转角杆高压与低压1.21.O低压与低压0.60.3表2 低压铁横担角钢选用导线截面/mm2直线杆分支或转角杆一线及三线四线及以上16253550∟50×52×∟50×52×∟63× 57095120∟63× 52×∟63×52×∟70×6交底人接受交底班组长接受交底人数下载后可任意编辑本表由施工单位填写并保存(一式三份。班组一份、安全员一份、交底人一份)。施工现场架空线路 安全技术交底编号:5AJ0206—02施工单位苏州第五建筑集团有限公司工程名称新浒花园四区一期一标交底项目(部位)施工现场架空线路安全技术交底交底日期交底内容(安全措施与注意事项)：表3 横担长度选用横担长度/m 二 线 ...
