施工现场用电及消防管理规定VIP免费

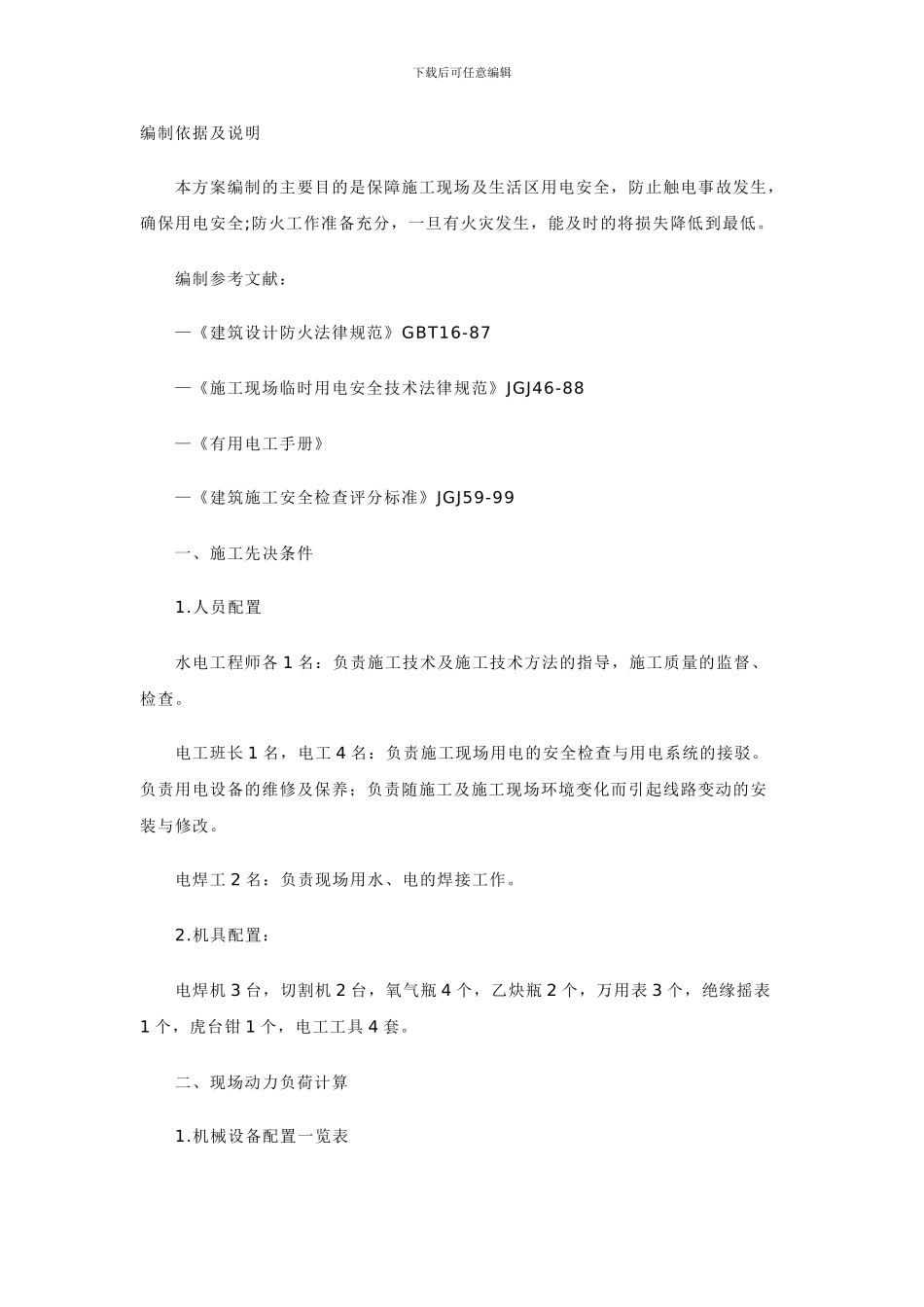

下载后可任意编辑编制依据及说明 本方案编制的主要目的是保障施工现场及生活区用电安全，防止触电事故发生，确保用电安全;防火工作准备充分，一旦有火灾发生，能及时的将损失降低到最低。 编制参考文献： —《建筑设计防火法律规范》GBT16-87 —《施工现场临时用电安全技术法律规范》JGJ46-88 —《有用电工手册》 —《建筑施工安全检查评分标准》JGJ59-99 一、施工先决条件 1.人员配置 水电工程师各 1 名：负责施工技术及施工技术方法的指导，施工质量的监督、检查。 电工班长 1 名，电工 4 名：负责施工现场用电的安全检查与用电系统的接驳。负责用电设备的维修及保养；负责随施工及施工现场环境变化而引起线路变动的安装与修改。 电焊工 2 名：负责现场用水、电的焊接工作。 2.机具配置： 电焊机 3 台，切割机 2 台，氧气瓶 4 个，乙炔瓶 2 个，万用表 3 个，绝缘摇表1 个，虎台钳 1 个，电工工具 4 套。 二、现场动力负荷计算 1.机械设备配置一览表下载后可任意编辑 序号名称单位数量功率备注 1 塔吊台 150KWR=50mQTZ63B 2 混凝土输运泵台 275KWHBT-60，备用一台 3 钢筋切断机台 27.5KWCJ5-40 4 钢筋弯曲机台 12.8KWWJ40-1 5 钢筋调直机台 19.5KWGJ4-14/4 6 对焊机台 1100KVA 7 圆盘锯台 22.5KWMJ106 8 手提电锯台 43KW 9 混凝土振捣器台 61.5KW 配振捣棒 20 根 10 平板振动器台 33KW 11 电焊机台 2100KVABX1-330 12 电焊机台 111KVA 13 潜水泵台 84.4KWQY-15 14 无齿锯台 22.2KW 15 龙门架套 215KW 含卷扬机 16 冲击钻台 21KW 17 照明 20KW 18 砂浆搅拌机台 27.5下载后可任意编辑 2.动力负荷计算 根据现场实际情况考虑多台设备同时运作，计算如下： 1、施工现场用电量计算 P=1.1(K1*∑P1/cosф+K2∑P2+K3∑P3+K4∑P4)式中 P—供电设备总需要容量 P1—电动机额定功率(∑P1=273KW)(详见上表) P2—电焊机额定功率(∑P2=311KVA)(详见上表) P3—室内照明容量(∑P3=5KW)(详见上表) P4—室外照明容量(∑P4=15KW)(详见上表) cosф—电动机的平均功率因数,取 cosф=0.75 K1、K2、K3、K4—需要系数，取 K1=0.4、K2=0.4、K3=0.5、K4=0.7 则 P=1.1（0.4*273/0.75+0.4*211+0.5*5+0.7*15） =243KVA IJ=(K*P*10*33)/(31/3*380)=295(A);K=0.8 选 3*95+2*35 绝缘铜芯线埋地到总配电箱 四、安全用电技术措施 必须按 TN-S 系统设计要...
