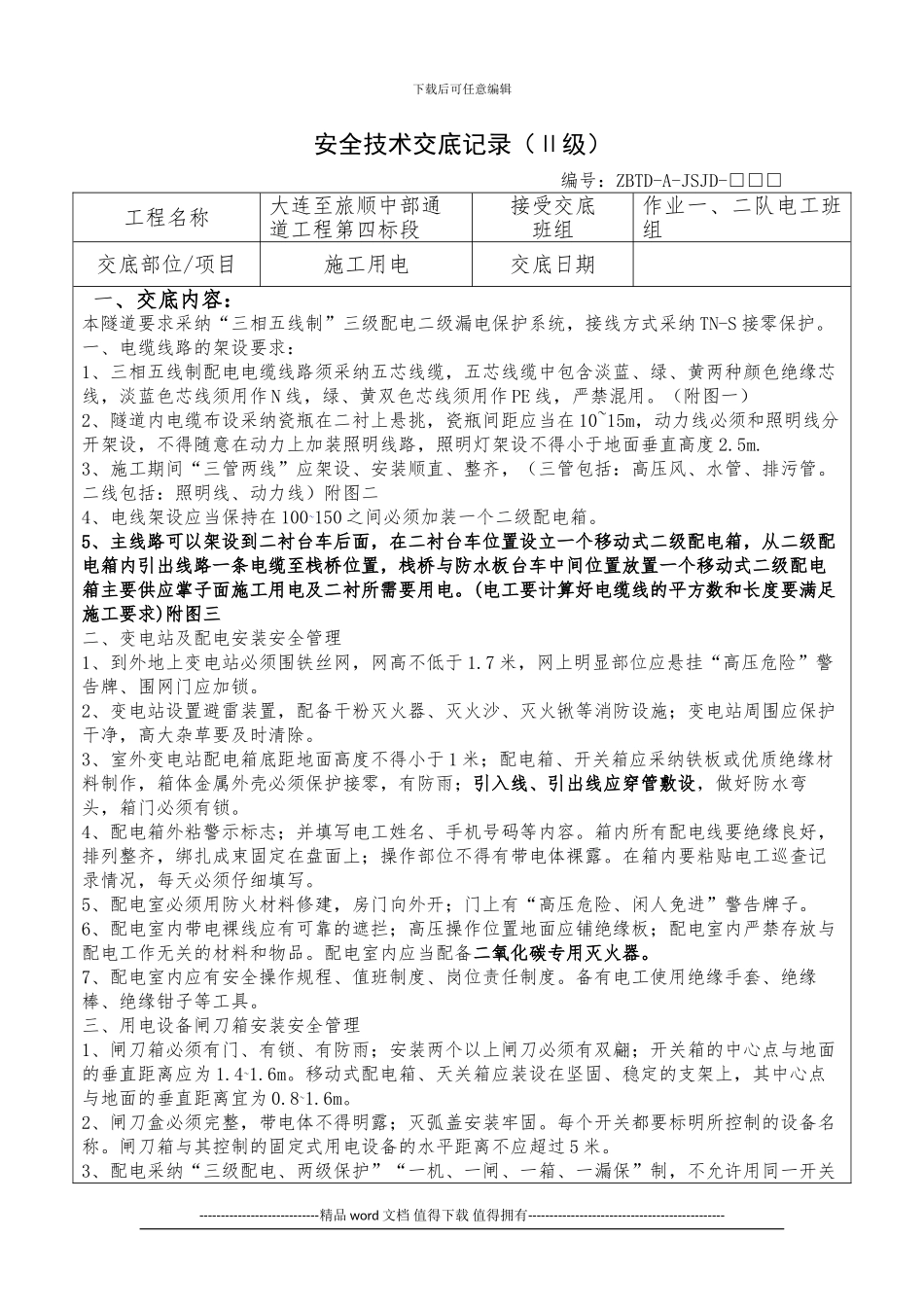

下载后可任意编辑安全技术交底记录（Ⅱ级） 编号：ZBTD-A-JSJD-□□□工程名称大连至旅顺中部通道工程第四标段接受交底班组作业一、二队电工班组交底部位/项目施工用电交底日期 一、交底内容：本隧道要求采纳“三相五线制”三级配电二级漏电保护系统，接线方式采纳 TN-S 接零保护
一、电缆线路的架设要求：1、三相五线制配电电缆线路须采纳五芯线缆，五芯线缆中包含淡蓝、绿、黄两种颜色绝缘芯线，淡蓝色芯线须用作 N 线，绿、黄双色芯线须用作 PE 线，严禁混用

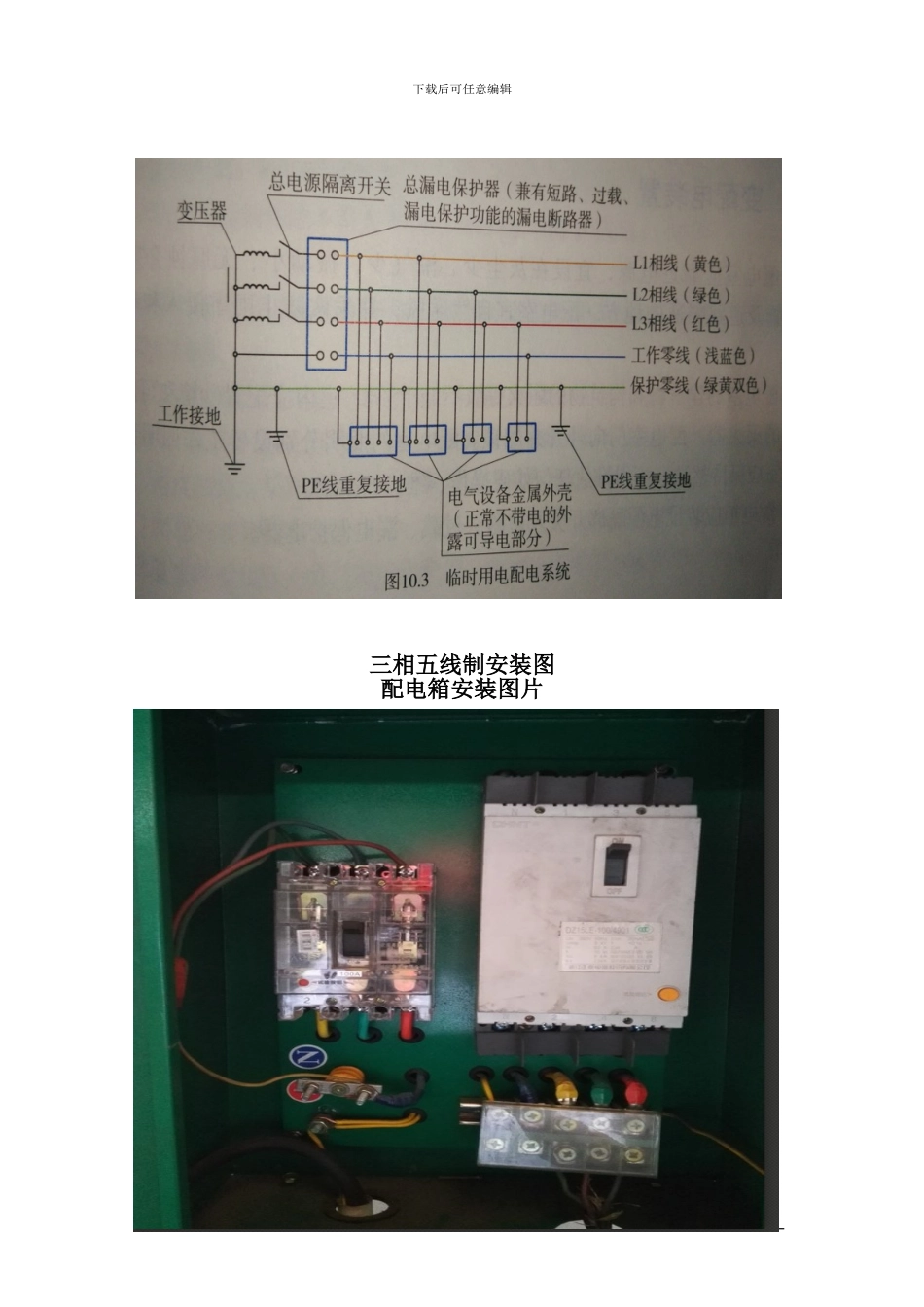

（附图一）2、隧道内电缆布设采纳瓷瓶在二衬上悬挑，瓷瓶间距应当在 10~15m，动力线必须和照明线分开架设，不得随意在动力上加装照明线路，照明灯架设不得小于地面垂直高度 2
3、施工期间“三管两线”应架设、安装顺直、整齐，（三管包括：高压风、水管、排污管
二线包括：照明线、动力线）附图二4、电线架设应当保持在 100~150 之间必须加装一个二级配电箱
5、主线路可以架设到二衬台车后面，在二衬台车位置设立一个移动式二级配电箱，从二级配电箱内引出线路一条电缆至栈桥位置，栈桥与防水板台车中间位置放置一个移动式二级配电箱主要供应掌子面施工用电及二衬所需要用电
(电工要计算好电缆线的平方数和长度要满足施工要求)附图三二、变电站及配电安装安全管理1、到外地上变电站必须围铁丝网，网高不低于 1
7 米，网上明显部位应悬挂“高压危险”警告牌、围网门应加锁
2、变电站设置避雷装置，配备干粉灭火器、灭火沙、灭火锹等消防设施；变电站周围应保护干净，高大杂草要及时清除
3、室外变电站配电箱底距地面高度不得小于 1 米；配电箱、开关箱应采纳铁板或优质绝缘材料制作，箱体金属外壳必须保护接零，有防雨；引入线、引出线应穿管敷设，做好防水弯头，箱门必须有锁
4、配电箱外粘警示标志；并填写电工姓名、手机号码等内容

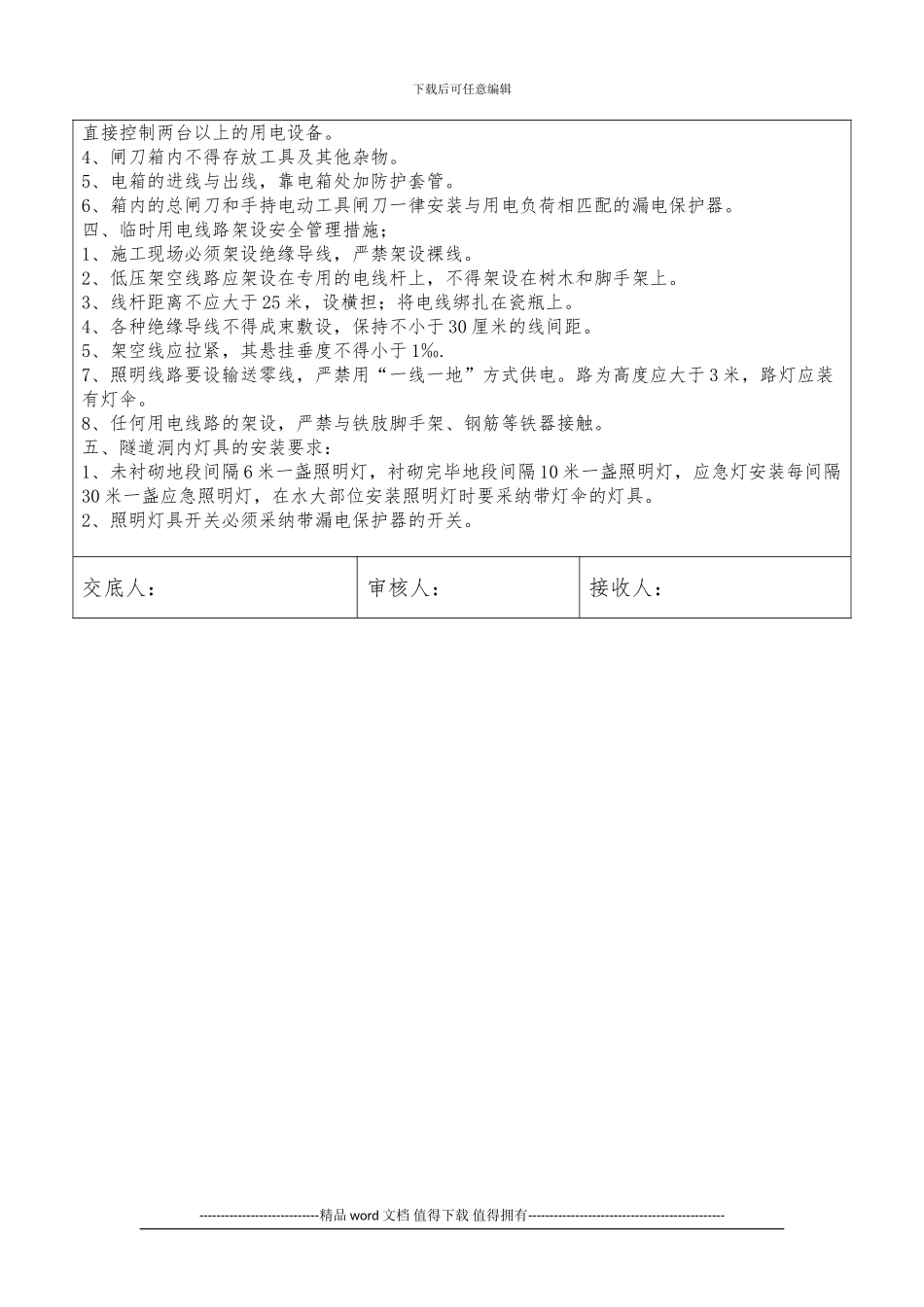

箱内所有配电线要绝缘良好，排列整齐，
