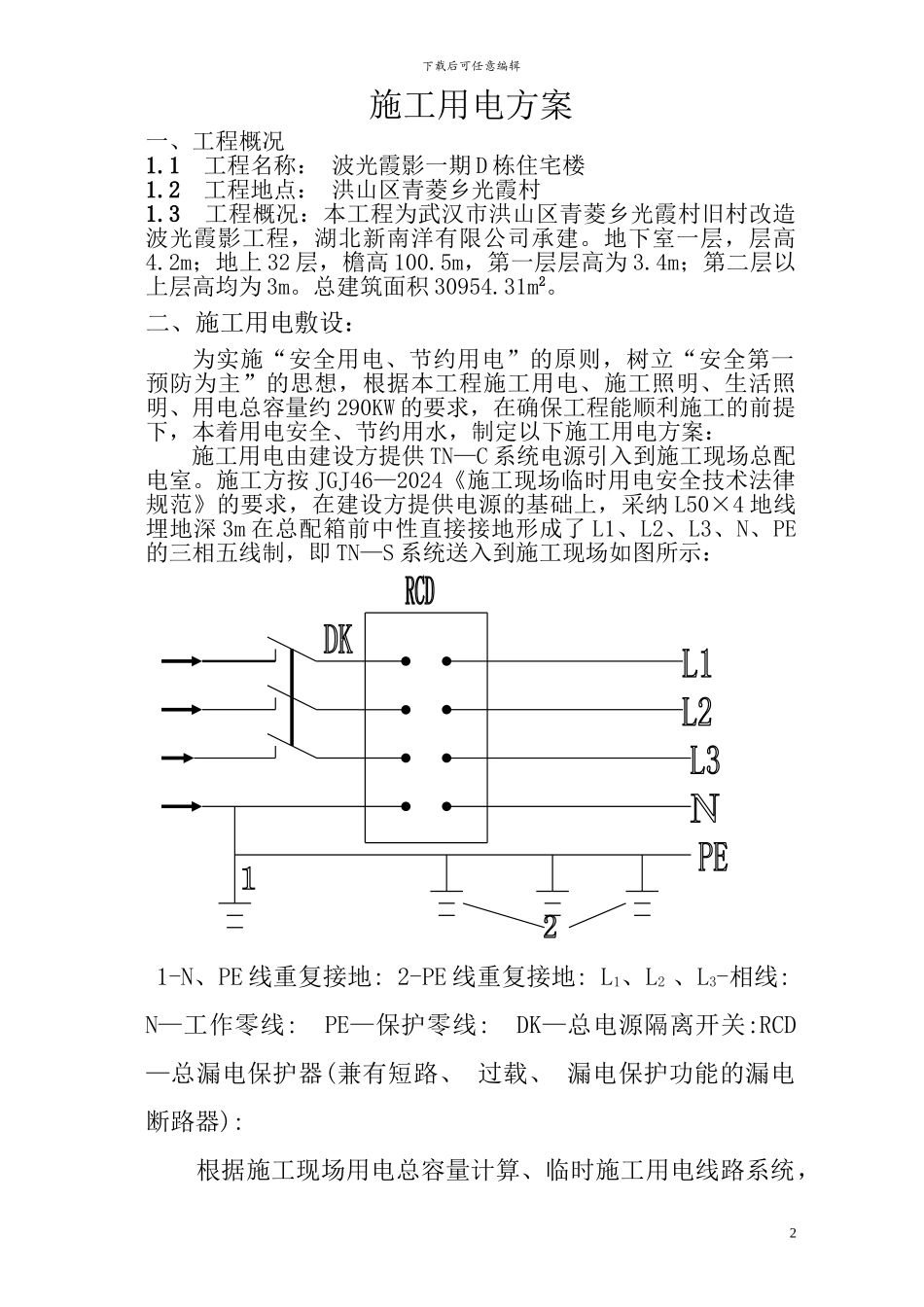

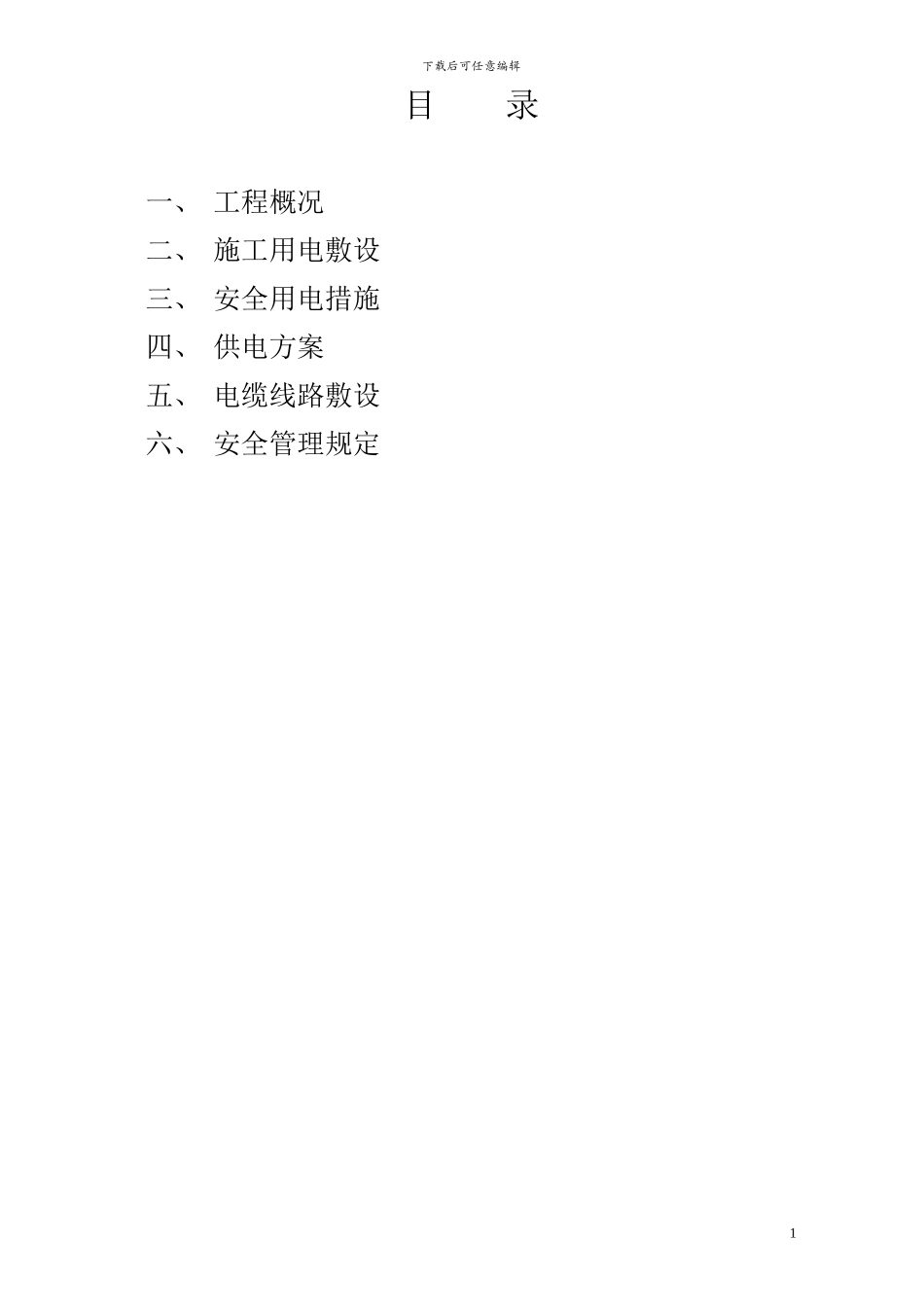

波光霞影一期 D 栋住宅楼工程施工用电方案编制人：审核人：批准人：编制单位：湖北新南洋建设工程有限公司编制日期：二○一○年五月六日下载后可任意编辑目 录一、 工程概况二、 施工用电敷设三、 安全用电措施四、 供电方案五、 电缆线路敷设六、 安全管理规定1下载后可任意编辑施工用电方案一、工程概况1.1 工程名称： 波光霞影一期 D 栋住宅楼1.2 工程地点： 洪山区青菱乡光霞村1.3 工程概况：本工程为武汉市洪山区青菱乡光霞村旧村改造波光霞影工程，湖北新南洋有限公司承建。地下室一层，层高4.2m；地上 32 层，檐高 100.5m，第一层层高为 3.4m；第二层以上层高均为 3m。总建筑面积 30954.31m2。二、施工用电敷设：为实施“安全用电、节约用电”的原则，树立“安全第一预防为主”的思想，根据本工程施工用电、施工照明、生活照明、用电总容量约 290KW 的要求，在确保工程能顺利施工的前提下，本着用电安全、节约用水，制定以下施工用电方案：施工用电由建设方提供 TN—C 系统电源引入到施工现场总配电室。施工方按 JGJ46—2024《施工现场临时用电安全技术法律规范》的要求，在建设方提供电源的基础上，采纳 L50×4 地线埋地深 3m 在总配箱前中性直接接地形成了 L1、L2、L3、N、PE的三相五线制，即 TN—S 系统送入到施工现场如图所示： 1-N、PE 线重复接地: 2-PE 线重复接地: L1、L2 、L3-相线:N—工作零线: PE—保护零线: DK—总电源隔离开关:RCD—总漏电保护器(兼有短路、 过载、 漏电保护功能的漏电断路器): 根据施工现场用电总容量计算、临时施工用电线路系统，2下载后可任意编辑根据施工现场各种机械、机电设备及照明的布置情况，现场供电干线采纳 BLV3×50+2×25 型橡皮绝缘电缆线，沿道路边或建筑物边缘埋设深 30cm。电缆沟内并用 20cm 黄砂将电缆线敷盖、过道电缆采纳外套管进行保护，分配到施工现场的钢筋制作加工段、木工制作加工段、施工和生活照明、塔吊、施工电梯等施工段，采纳 BV35 多股铜芯导线树干式与幅射式相结合的配电方式。楼层用电采纳橡皮电缆沿管笼井壁架设，每隔一层配备一个二级配电箱，不分哪种方式应在第一级配电箱外做重复接地装置，将来线的零线连接在接地装置上，再分出两根零线，其中一根作为工作零线进入现场做接零线保护专用装置处分开、应各司其责，不能混接。但PE 线不能进入总配箱、漏电保护器、闸刀。从总配电箱（配电房）用 200A/380V、150A/38...
