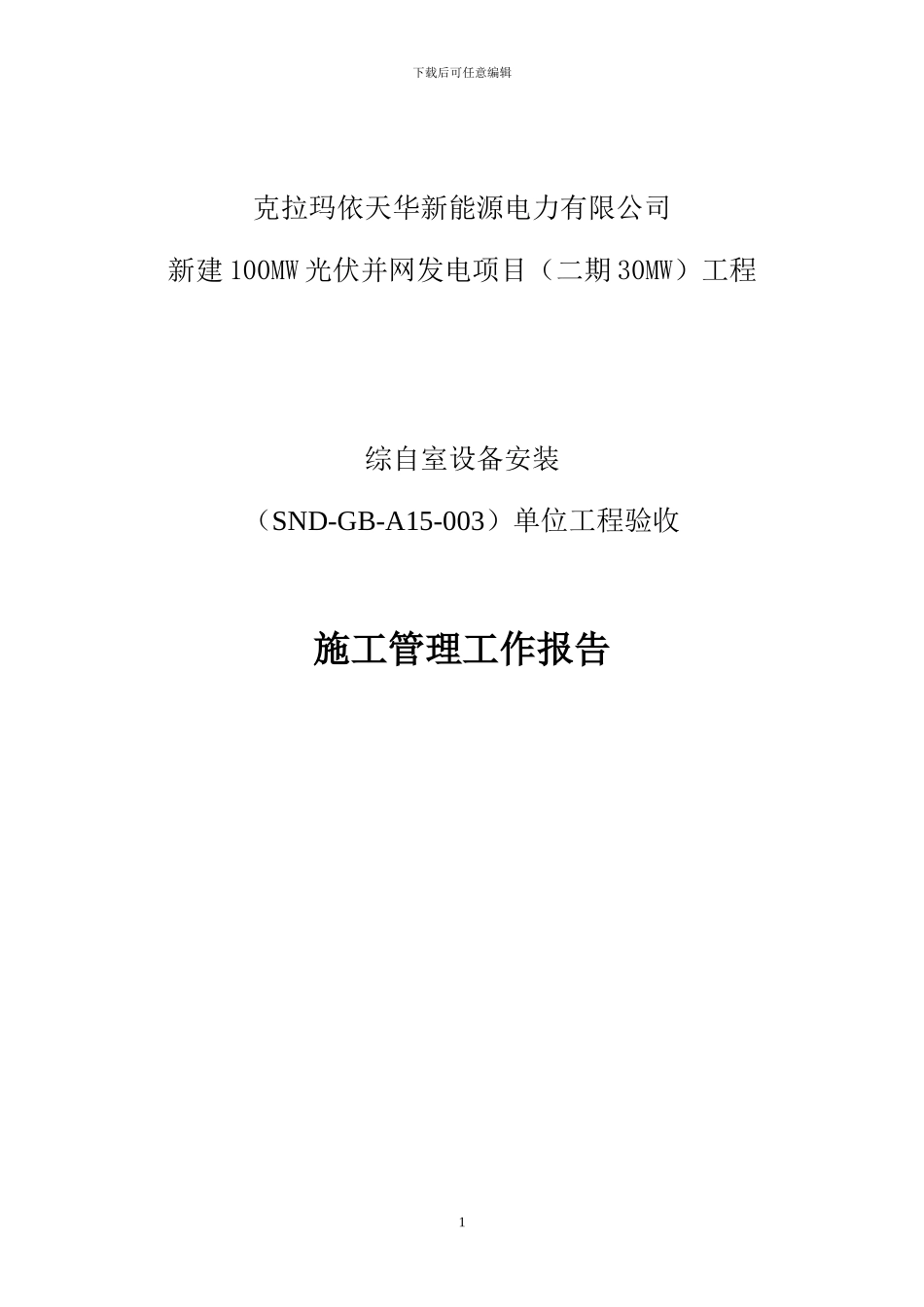

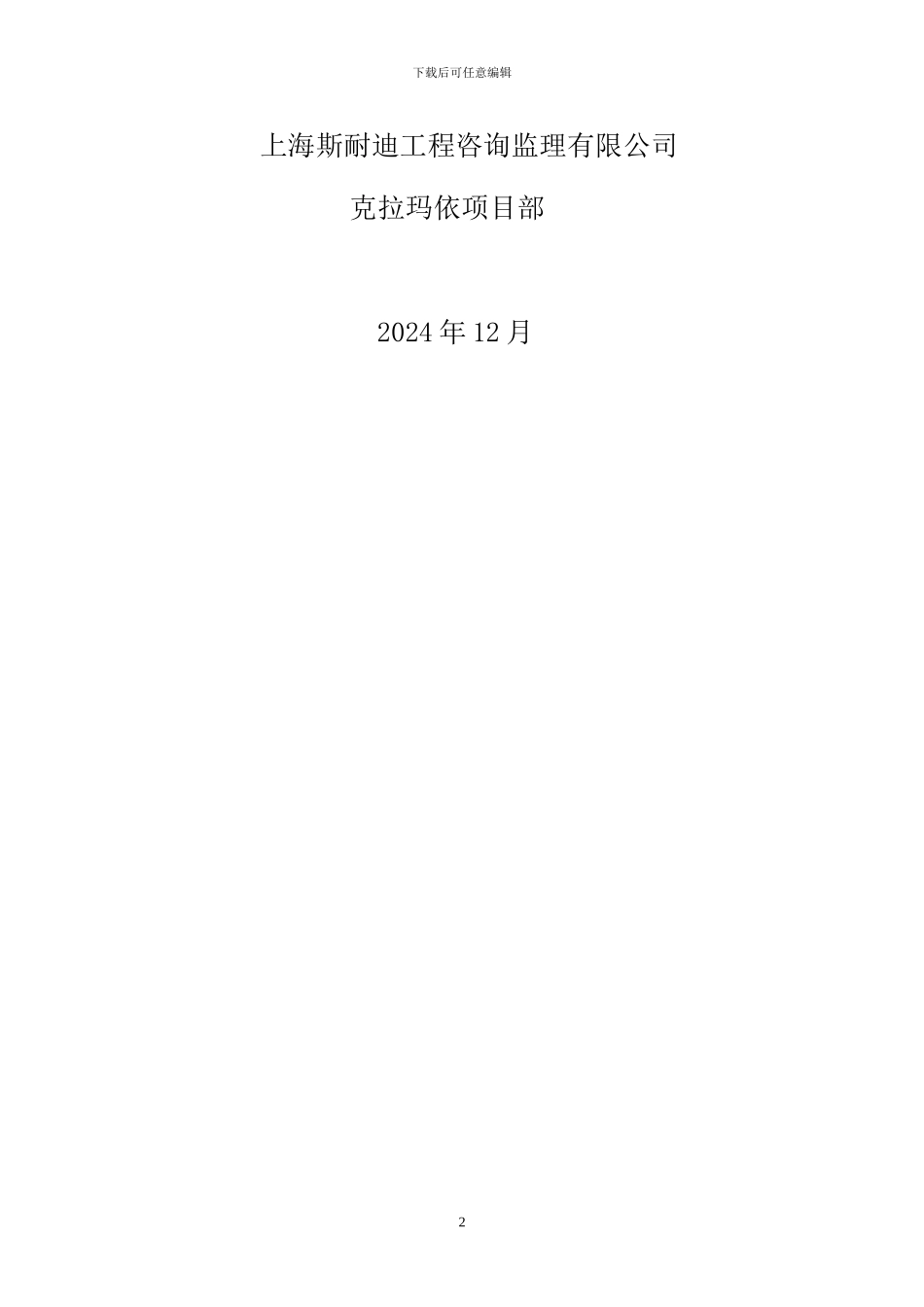

1下载后可任意编辑克拉玛依天华新能源电力有限公司新建 100MW 光伏并网发电项目（二期 30MW）工程综自室设备安装（SND-GB-A15-003）单位工程验收施工管理工作报告2下载后可任意编辑 上海斯耐迪工程咨询监理有限公司 克拉玛依项目部 2024 年 12 月3下载后可任意编辑1 工程概况综自室设备安装工程包括后台二次保护及控制设备：主变保护屏 1 面、主变测控屏 1 面、35KV 母线保护屏 1 面、站控层通讯屏 1面等1.1 工程名称、位置及任务本单位工程名称为：综自室设备安装，单位工程编码为 SND-GB-A15-003。本单位工程位于 110kV 升压站继电保护室内。主要任务是完成二期新增监控系统和保护装置设备的安装工作。2 本单位工程主要安装内容及技术特性2.1.1 工程范围本单位工程安装范围包括计算机监控系统、继电保护装置、光缆、电缆等设备安装、电缆敷设、接线、调试等全部工作。2.1.2 主要安装工程量序号名 称单位数量备注1主变保护屏台12主变测控屏台1335KV 母线保护屏台14站控层通讯屏台15电能量计量计费系统套1 2.3 计算机监控系统安装2.3.1 计算机安装流程设备转运、开箱、检验基础槽钢制作安装立屏、固定、接地施工准备4下载后可任意编辑计算机系统安装流程图2.3.2 盘、柜安装要求2.3.2.1 盘、柜运至施工场地后，根据图纸和规定的顺序放在安装位置，并进行安装前开箱检查，作好检查记录。1.3.2.2 立盘、柜前可先把每一柜调整到大致的水平位置，然后再精确地调整第一块盘、柜，以第一块为标准将其它盘、柜逐次调整，使它们的盘面一致，排列整齐，间隙均匀。相应的施工质量工艺要求如下：1、盘底座固定牢固，油漆均匀、完整、美观；单个盘水平偏差≦2mm，成排盘每米≦1mm，全长≦3mm，底座顶高出地面 10-20mm。2、盘柜外观无残损，盘面应平整，内外表面漆层应完好。3、单个及整列盘柜偏差要求： 垂直偏差 ≦1.5mm/m水平倾斜偏差 ≦1.2mm/m 相邻两盘顶部高差 ≦2mm盘顶部最高偏差 ≦5mm 相邻两盘正面平面偏差 ≦1mm盘间接缝间隙 ≦2mm 成列盘面总偏差 ≦5mm4、就地端子箱、接线盒安装应不影响通行，端正牢固，高度统一，便于接线和维修。 5、盘柜接地符合设计，保护接地应牢固可靠。 6、成列盘柜基础露出地面的高度应符合设计和法律规范的要求，两点接地，接地标识清楚、明显。 7、盘间连接固定螺栓齐全，盘间接缝小于 2 毫米。 8、各类盘柜固定牢固，镀锌紧固件齐全，可开启门的接地软铜线应可靠接...
