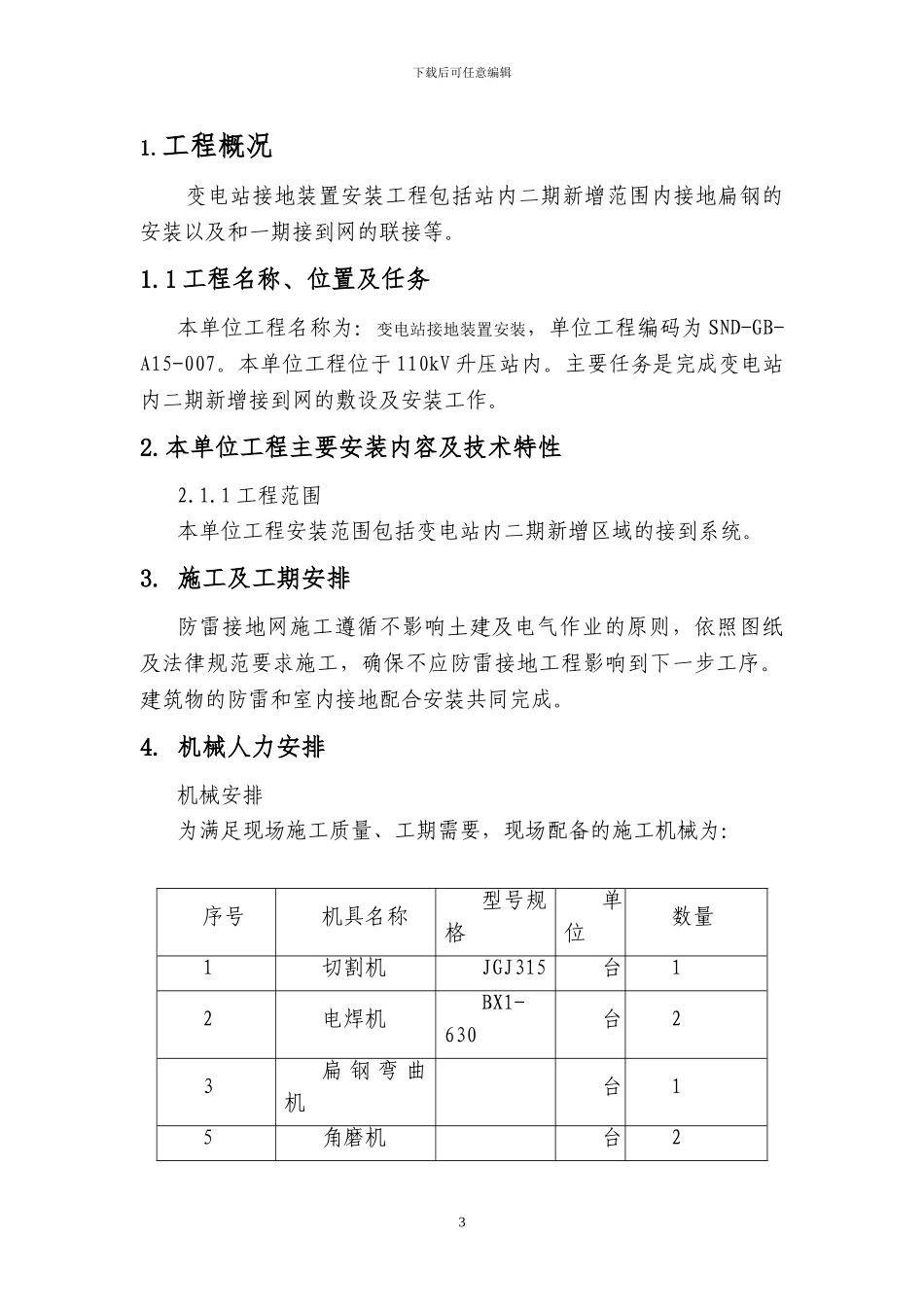

1下载后可任意编辑克拉玛依天华新能源电力有限公司新建 100MW 光伏并网发电项目（二期 30MW）工程变电站接地装置安装（SND-GB-A15-007）单位工程验收施工管理工作报告2下载后可任意编辑 上海斯耐迪工程咨询监理有限公司 克拉玛依项目部 2024 年 12 月3下载后可任意编辑1.工程概况 变电站接地装置安装工程包括站内二期新增范围内接地扁钢的安装以及和一期接到网的联接等。1.1 工程名称、位置及任务本单位工程名称为：变电站接地装置安装，单位工程编码为 SND-GB-A15-007。本单位工程位于 110kV 升压站内。主要任务是完成变电站内二期新增接到网的敷设及安装工作。2.本单位工程主要安装内容及技术特性2.1.1 工程范围本单位工程安装范围包括变电站内二期新增区域的接到系统。3. 施工及工期安排防雷接地网施工遵循不影响土建及电气作业的原则，依照图纸及法律规范要求施工，确保不应防雷接地工程影响到下一步工序。建筑物的防雷和室内接地配合安装共同完成。4. 机械人力安排机械安排为满足现场施工质量、工期需要，现场配备的施工机械为：序号机具名称型号规格单位数量1切割机JGJ315台12电焊机BX1-630台23扁 钢 弯 曲机台15角磨机台24下载后可任意编辑2、人力安排本站防雷接地由建筑施工队完成，具体施工组织机构如下：项目部防雷接地技术负责人：杨运波建筑安装队组织机构：建 筑 安 装 施 工 队人力安排上综合考虑了工程质量、进度要求，各工种劳动力配置如下：安装工：4 人，电焊工 2 人。5、防雷接地作业1、材料准备1.1 质量必须保证同质，锌层厚度满足且均匀，无起皮，明显色差等质量缺陷，本工程中采纳-50×6 热镀锌扁钢、-50×6 镀锌扁钢，进场随车携带合格证并及时报审监理。1.2 接地极采纳∅50 ，L=2500mm 热镀锌钢管的成品，接地极的加工要求见 B4631S-D0116-03 钢管接地极安装图，订货是附图，进场随车携带合格证并及时报审监理。1.3 建筑物及室内接地材料根据设计型号和法律规范采购，进场必须随车携带产品合格证和材质检验报告书。焊条进场随车携带合格证并及时报审监理。2、定位放线 2.1 定位放线前技术负责人应熟悉区域各部位的地下设施布置图并与 B 包技术人员积极配合，双方接口处应在图纸中标明施工情况；2.2 建筑物环房地网与主接地网的连接需要提前施工时应使用经队长张建华技术员邢玉春刘立明质检员张永生安全员刘立明5下载后可任意编辑纬仪根据图纸尺寸放线，集中开挖，集中作业，集...
