旋挖式钻孔灌注桩施工方案VIP免费

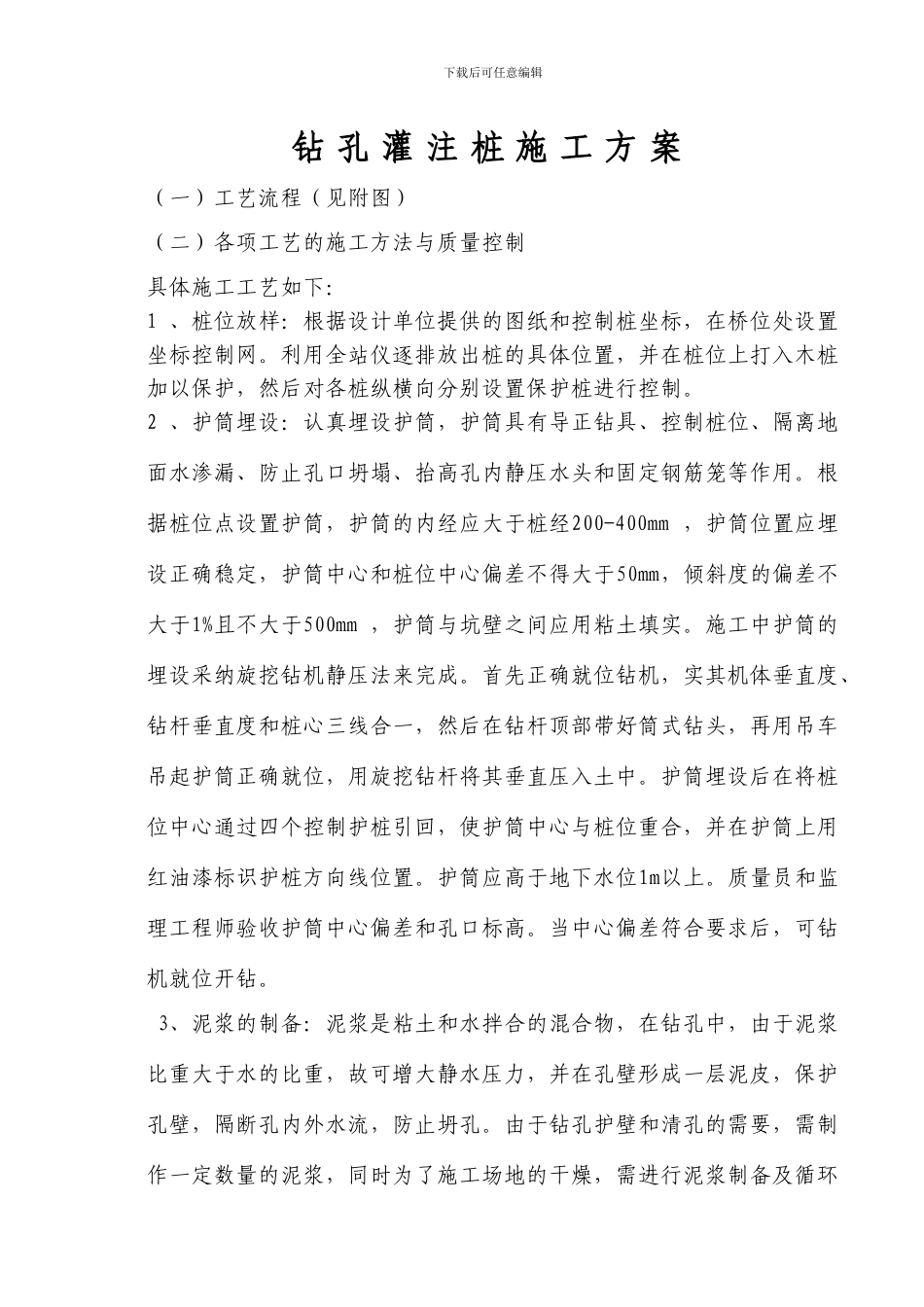

下载后可任意编辑钻 孔 灌 注 桩 施 工 方 案（一）工艺流程（见附图）（二）各项工艺的施工方法与质量控制具体施工工艺如下：1 、桩位放样：根据设计单位提供的图纸和控制桩坐标，在桥位处设置坐标控制网。利用全站仪逐排放出桩的具体位置，并在桩位上打入木桩加以保护，然后对各桩纵横向分别设置保护桩进行控制。2 、护筒埋设：认真埋设护筒，护筒具有导正钻具、控制桩位、隔离地面水渗漏、防止孔口坍塌、抬高孔内静压水头和固定钢筋笼等作用。根据桩位点设置护筒，护筒的内经应大于桩经200-400mm ，护筒位置应埋设正确稳定，护筒中心和桩位中心偏差不得大于50mm，倾斜度的偏差不大于1%且不大于500mm ，护筒与坑壁之间应用粘土填实。施工中护筒的埋设采纳旋挖钻机静压法来完成。首先正确就位钻机，实其机体垂直度、钻杆垂直度和桩心三线合一，然后在钻杆顶部带好筒式钻头，再用吊车吊起护筒正确就位，用旋挖钻杆将其垂直压入土中。护筒埋设后在将桩位中心通过四个控制护桩引回，使护筒中心与桩位重合，并在护筒上用红油漆标识护桩方向线位置。护筒应高于地下水位1m以上。质量员和监理工程师验收护筒中心偏差和孔口标高。当中心偏差符合要求后，可钻机就位开钻。 3、泥浆的制备：泥浆是粘土和水拌合的混合物，在钻孔中，由于泥浆比重大于水的比重，故可增大静水压力，并在孔壁形成一层泥皮，保护孔壁，隔断孔内外水流，防止坍孔。由于钻孔护壁和清孔的需要，需制作一定数量的泥浆，同时为了施工场地的干燥，需进行泥浆制备及循环下载后可任意编辑系统的合理规划。 施工场地设置储浆池一个，容积不小于100m3 ，沉淀池两个，容积不小于50m3 ，两个轮换使用，一个进浆沉淀，一个关闸清理，沉淀池进出口设闸门，沉淀池上口应高出造浆池0.5m。 施工场地设置环形泥浆槽，场地中间再设置若干支槽，形成泥浆循环网络和排水网络，浆池和泥浆槽均应用砖砌筑，池壁和池底用水泥砂浆抹面。4 、钻进成孔：钻机就位。首先做好场地的平整及压实，使主机左右履带板处于同一水平面上，动力头施工方向应和履带板方向平行，切不可垂直，开钻前调整好机身前后左右的水平。在护筒内注满泥浆后，开始钻进，钻进过程中要随时不断补充泥浆，使孔内始终保持高于地下水位 1 ～1.5m的水头高度，同时应根据土质情况调整泥浆配方和比重。在钻进过程中，要根据地层的变化，及时更换不同形式的钻头，钻至设计标高时用带有活门的筒形钻清理沉渣，即一次清孔。...
