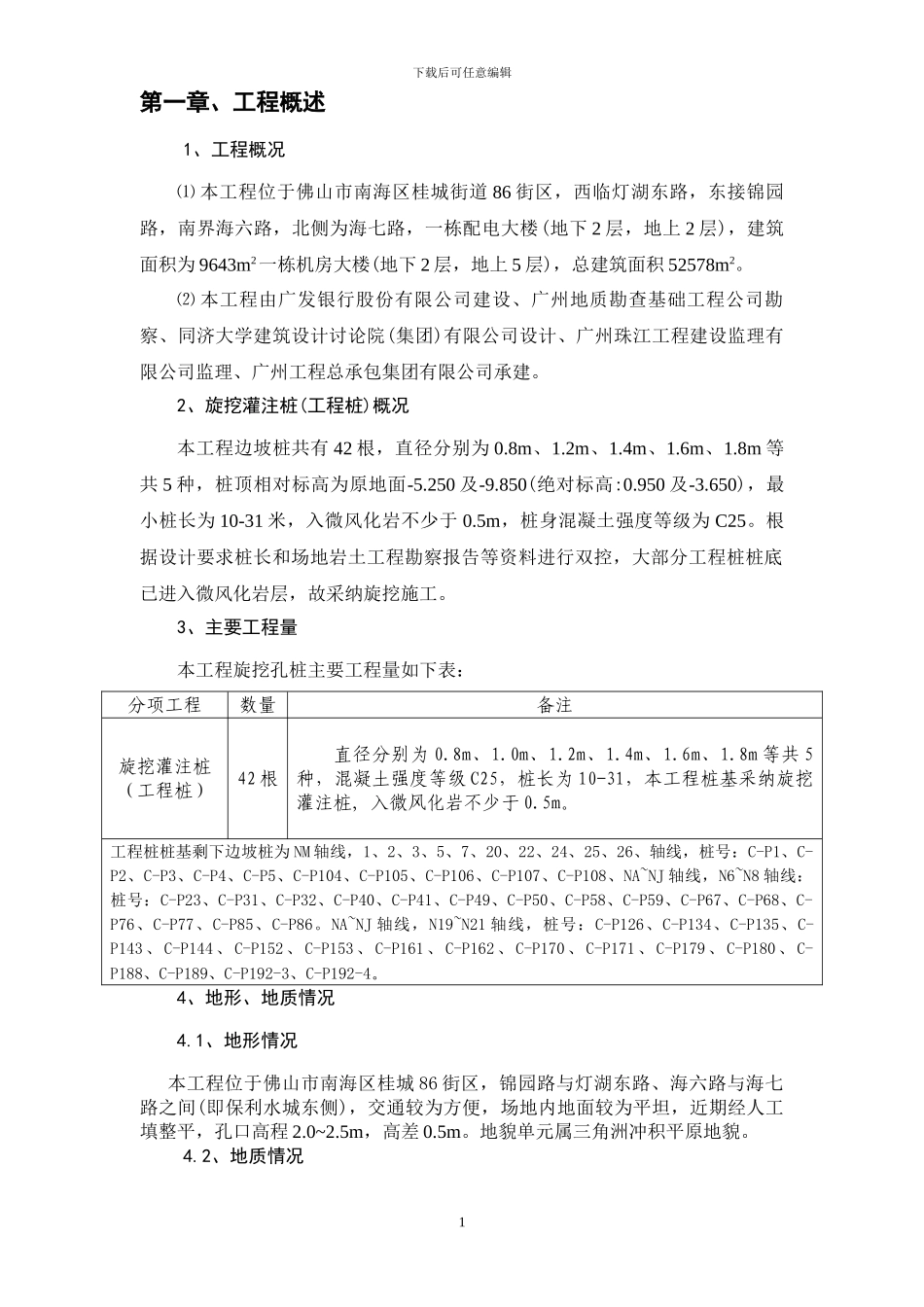

下载后可任意编辑第一章、工程概述1、工程概况⑴ 本工程位于佛山市南海区桂城街道 86 街区，西临灯湖东路，东接锦园路，南界海六路，北侧为海七路，一栋配电大楼(地下 2 层，地上 2 层)，建筑面积为 9643m2一栋机房大楼(地下 2 层，地上 5 层)，总建筑面积 52578m2。⑵ 本工程由广发银行股份有限公司建设、广州地质勘查基础工程公司勘察、同济大学建筑设计讨论院(集团)有限公司设计、广州珠江工程建设监理有限公司监理、广州工程总承包集团有限公司承建。2、旋挖灌注桩(工程桩)概况本工程边坡桩共有 42 根，直径分别为 0.8m、1.2m、1.4m、1.6m、1.8m 等共 5 种，桩顶相对标高为原地面-5.250 及-9.850(绝对标高:0.950 及-3.650)，最小桩长为 10-31 米，入微风化岩不少于 0.5m，桩身混凝土强度等级为 C25。根据设计要求桩长和场地岩土工程勘察报告等资料进行双控，大部分工程桩桩底已进入微风化岩层，故采纳旋挖施工。3、主要工程量本工程旋挖孔桩主要工程量如下表：分项工程数量备注旋挖灌注桩（工程桩）42 根直径分别为 0.8m、1.0m、1.2m、1.4m、1.6m、1.8m 等共 5种，混凝土强度等级 C25，桩长为 10-31，本工程桩基采纳旋挖灌注桩, 入微风化岩不少于 0.5m。工程桩桩基剩下边坡桩为 NM 轴线，1、2、3、5、7、20、22、24、25、26、轴线，桩号：C-P1、C-P2、C-P3、C-P4、C-P5、C-P104、C-P105、C-P106、C-P107、C-P108、NA~NJ 轴线，N6~N8 轴线：桩号：C-P23、C-P31、C-P32、C-P40、C-P41、C-P49、C-P50、C-P58、C-P59、C-P67、C-P68、C-P76、C-P77、C-P85、C-P86。NA~NJ 轴线，N19~N21 轴线，桩号：C-P126、C-P134、C-P135、C-P143 、 C-P144 、 C-P152 、 C-P153 、 C-P161 、 C-P162 、 C-P170 、 C-P171 、 C-P179 、 C-P180 、 C-P188、C-P189、C-P192-3、C-P192-4。4、地形、地质情况4.1、地形情况本工程位于佛山市南海区桂城 86 街区，锦园路与灯湖东路、海六路与海七路之间(即保利水城东侧)，交通较为方便，场地内地面较为平坦，近期经人工填整平，孔口高程 2.0~2.5m，高差 0.5m。地貌单元属三角洲冲积平原地貌。4.2、地质情况1下载后可任意编辑勘察查明，在冲探深度范围内，场地岩土按成因类型可划分为第四系人工填土层(Qml)、冲积土层(Qal)及残积土层(Qel)；下伏基岩为白垩系红色砂岩(K)。现分述如下：1、第四系人工填土层（Qml，层号<1>）<1>人工填土，主要为素填土，褐...
