旋挖钻孔灌注桩施工试桩方案VIP免费

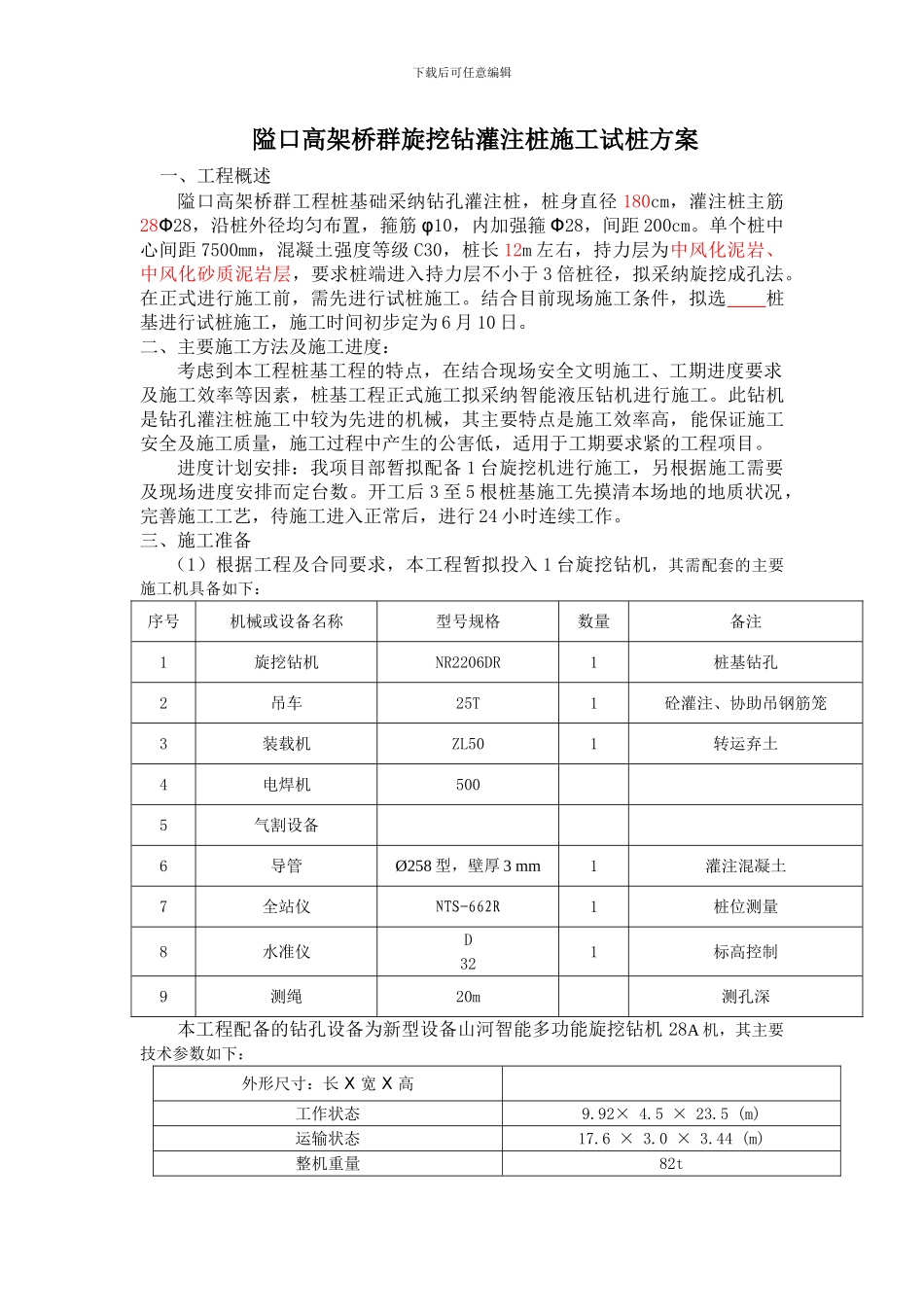

旋挖钻孔灌注桩施工试桩方案_第1页
1/12

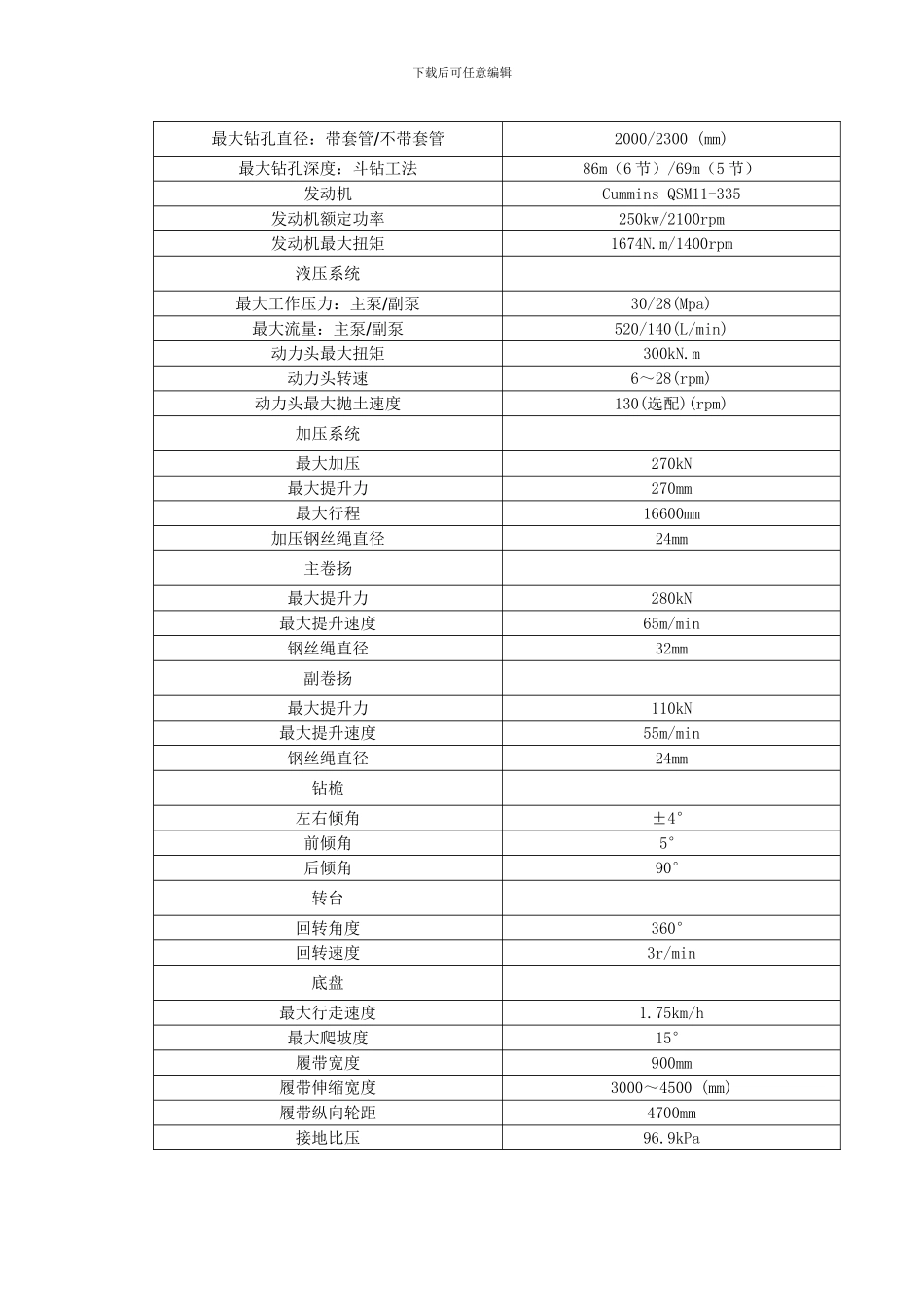

旋挖钻孔灌注桩施工试桩方案_第2页
2/12
旋挖钻孔灌注桩施工试桩方案_第3页
3/12
下载后可任意编辑隘口高架桥群旋挖钻灌注桩施工试桩方案一、工程概述隘口高架桥群工程桩基础采纳钻孔灌注桩,桩身直径 180cm,灌注桩主筋28Φ28,沿桩外径均匀布置,箍筋 φ10,内加强箍 Φ28,间距 200cm。单个桩中心间距 7500mm,混凝土强度等级 C30,桩长 12m 左右,持力层为中风化泥岩、中风化砂质泥岩层,要求桩端进入持力层不小于 3 倍桩径,拟采纳旋挖成孔法。在正式进行施工前,需先进行试桩施工。结合目前现场施工条件,拟选 桩基进行试桩施工,施工时间初步定为 6 月 10 日。二、主要施工方法及施工进度:考虑到本工程桩基工程的特点,在结合现场安全文明施工、工期进度要求及施工效率等因素,桩基工程正式施工拟采纳智能液压钻机进行施工。此钻机是钻孔灌注桩施工中较为先进的机械,其主要特点是施工效率高,能保证施工安全及施工质量,施工过程中产生的公害低,适用于工期要求紧的工程项目。进度计划安排:我项目部暂拟配备 1 台旋挖机进行施工,另根据施工需要及现场进度安排而定台数。开工后 3 至 5 根桩基施工先摸清本场地的地质状况,完善施工工艺,待施工进入正常后,进行 24 小时连续工作。三、施工准备(1)根据工程及合同要求,本工程暂拟投入 1 台旋挖钻机,其需配套的主要施工机具备如下:序号机械或设备名称型号规格数量备注1旋挖钻机NR2206DR1桩基钻孔2吊车25T1砼灌注、协助吊钢筋笼3装载机ZL501转运弃土4电焊机5005气割设备6导管Ø258 型,壁厚 3 mm1灌注混凝土7全站仪NTS-662R1桩位测量8水准仪D321标高控制9测绳20m测孔深本工程配备的钻孔设备为新型设备山河智能多功能旋挖钻机 28A 机,其主要技术参数如下:外形尺寸:长 X 宽 X 高工作状态9.92× 4.5 × 23.5 (m)运输状态17.6 × 3.0 × 3.44 (m)整机重量82t下载后可任意编辑最大钻孔直径:带套管/不带套管2000/2300 (mm)最大钻孔深度:斗钻工法86m(6 节)/69m(5 节)发动机Cummins QSM11-335发动机额定功率250kw/2100rpm发动机最大扭矩1674N.m/1400rpm液压系统最大工作压力:主泵/副泵30/28(Mpa)最大流量:主泵/副泵520/140(L/min)动力头最大扭矩300kN.m动力头转速6~28(rpm)动力头最大抛土速度130(选配)(rpm)加压系统最大加压270kN最大提升力270mm最大行程16600mm加压钢丝绳直径24mm主卷扬最大提升力280kN最大提升速度65m/min钢丝绳直径32mm副卷扬最大提升力110kN最大提升速度55m/min钢丝绳直径24mm钻桅左右倾角±...
