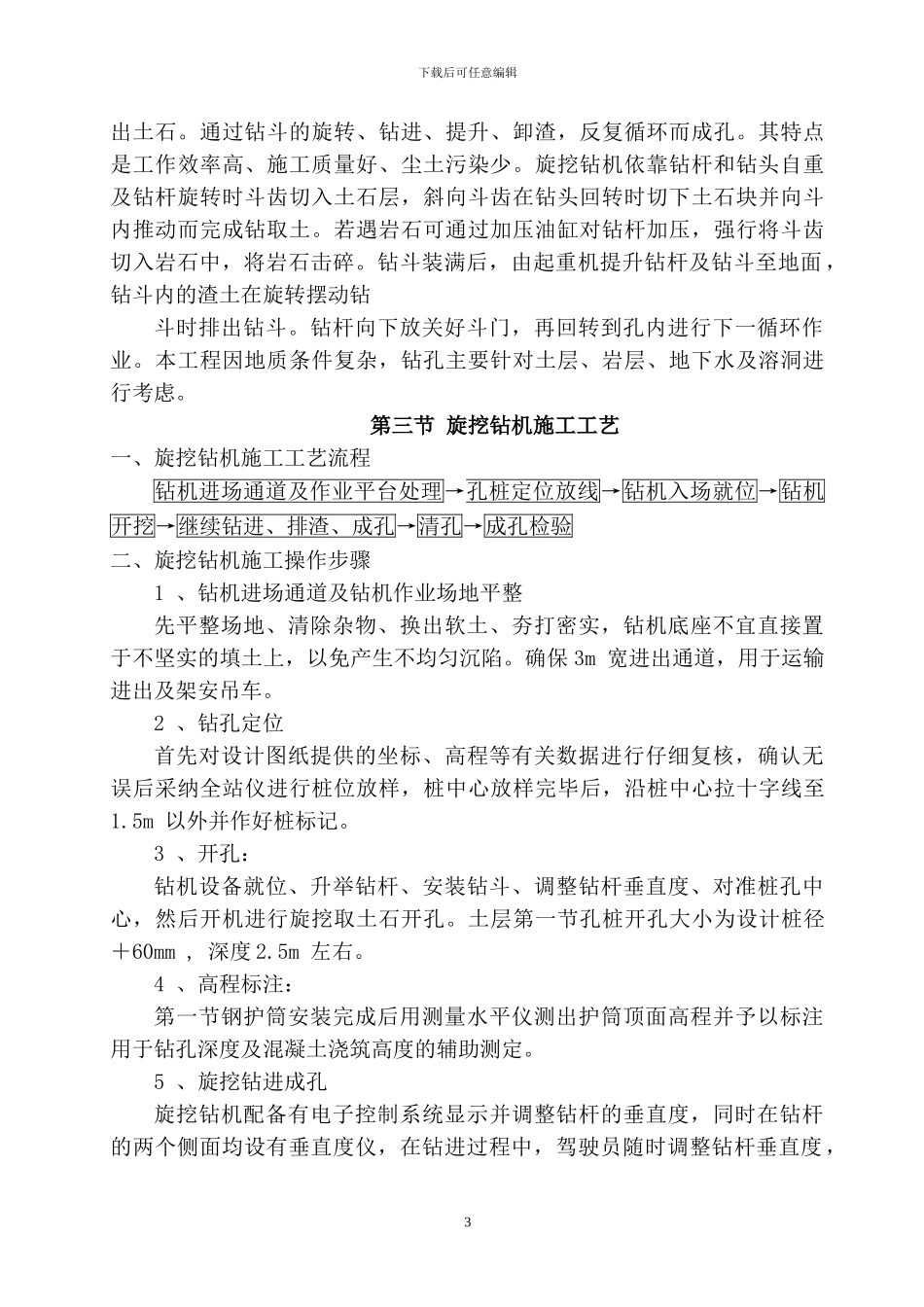

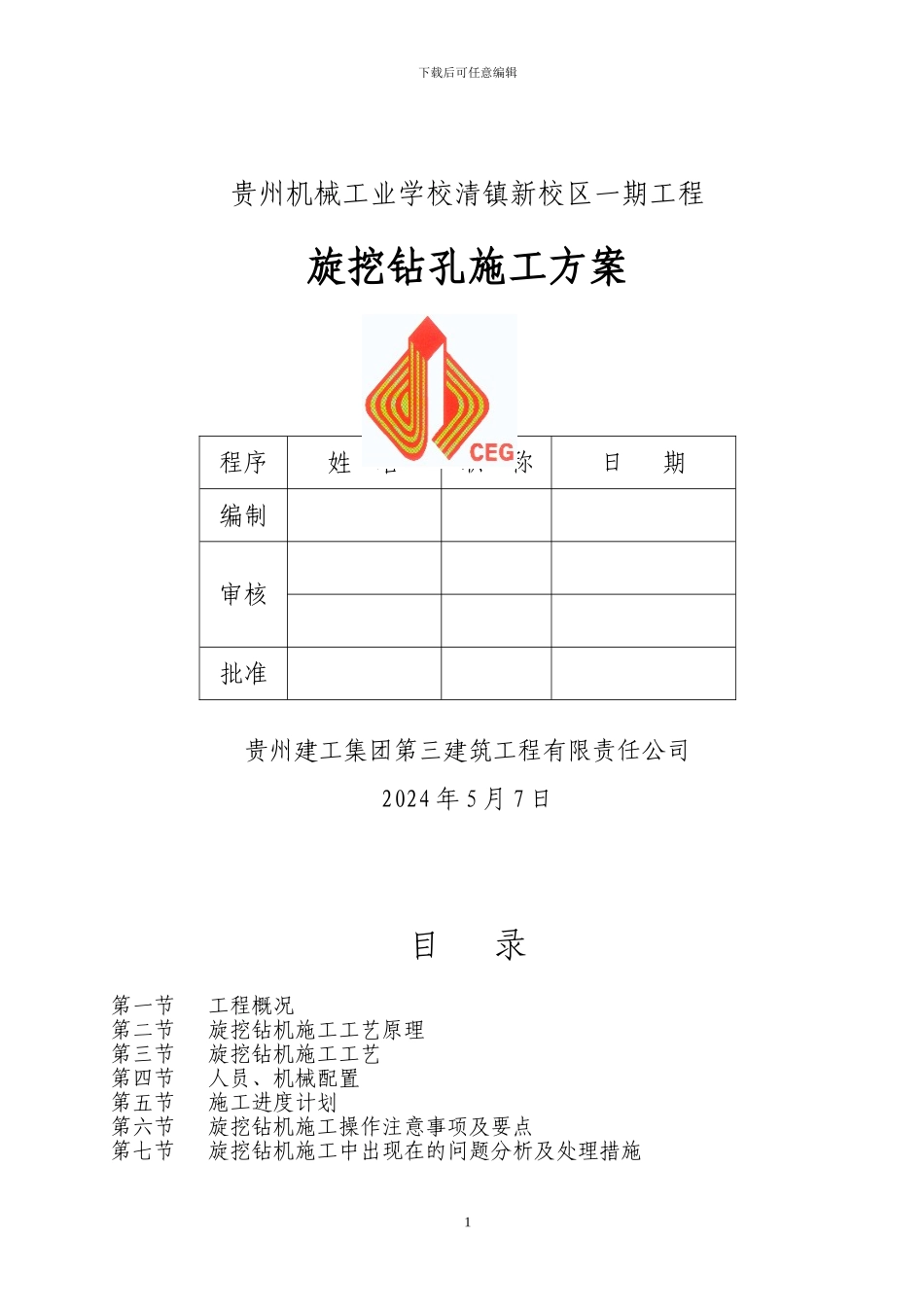

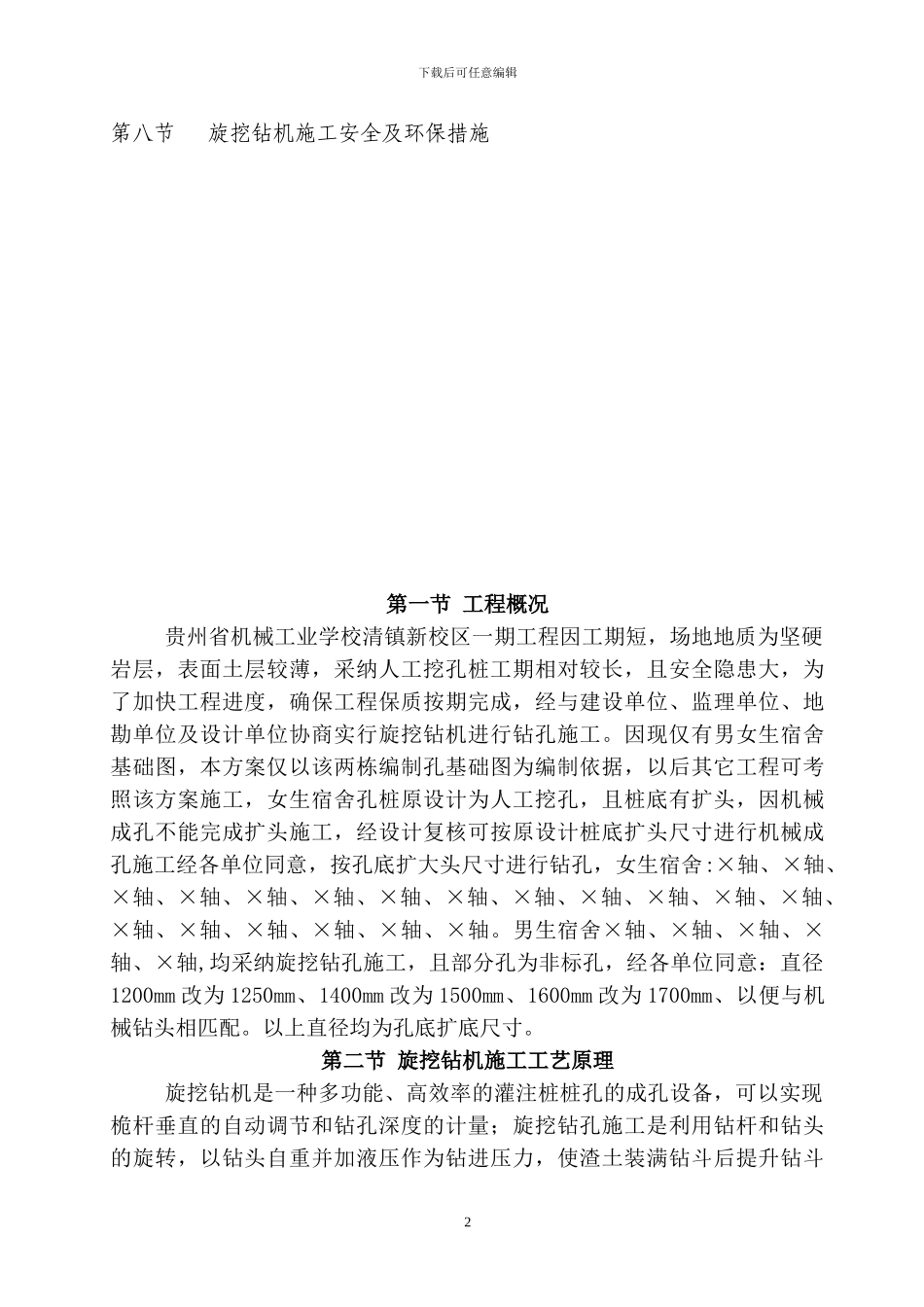

下载后可任意编辑贵州机械工业学校清镇新校区一期工程旋挖钻孔施工方案贵州建工集团第三建筑工程有限责任公司2024 年 5 月 7 日目 录第一节工程概况第二节旋挖钻机施工工艺原理第三节旋挖钻机施工工艺第四节人员、机械配置第五节施工进度计划第六节旋挖钻机施工操作注意事项及要点第七节旋挖钻机施工中出现在的问题分析及处理措施程序姓 名职 称日 期编制审核批准1下载后可任意编辑第八节旋挖钻机施工安全及环保措施第一节 工程概况贵州省机械工业学校清镇新校区一期工程因工期短，场地地质为坚硬岩层，表面土层较薄，采纳人工挖孔桩工期相对较长，且安全隐患大，为了加快工程进度，确保工程保质按期完成，经与建设单位、监理单位、地勘单位及设计单位协商实行旋挖钻机进行钻孔施工。因现仅有男女生宿舍基础图，本方案仅以该两栋编制孔基础图为编制依据，以后其它工程可考照该方案施工，女生宿舍孔桩原设计为人工挖孔，且桩底有扩头，因机械成孔不能完成扩头施工，经设计复核可按原设计桩底扩头尺寸进行机械成孔施工经各单位同意，按孔底扩大头尺寸进行钻孔，女生宿舍:×轴、×轴、×轴、×轴、×轴、×轴、×轴、×轴、×轴、×轴、×轴、×轴、×轴、×轴、×轴、×轴、×轴、×轴、×轴。男生宿舍×轴、×轴、×轴、×轴、×轴,均采纳旋挖钻孔施工，且部分孔为非标孔，经各单位同意：直径1200mm 改为 1250mm、1400mm 改为 1500mm、1600mm 改为 1700mm、以便与机械钻头相匹配。以上直径均为孔底扩底尺寸。第二节 旋挖钻机施工工艺原理旋挖钻机是一种多功能、高效率的灌注桩桩孔的成孔设备，可以实现桅杆垂直的自动调节和钻孔深度的计量；旋挖钻孔施工是利用钻杆和钻头的旋转，以钻头自重并加液压作为钻进压力，使渣土装满钻斗后提升钻斗2下载后可任意编辑出土石。通过钻斗的旋转、钻进、提升、卸渣，反复循环而成孔。其特点是工作效率高、施工质量好、尘土污染少。旋挖钻机依靠钻杆和钻头自重及钻杆旋转时斗齿切入土石层，斜向斗齿在钻头回转时切下土石块并向斗内推动而完成钻取土。若遇岩石可通过加压油缸对钻杆加压，强行将斗齿切入岩石中，将岩石击碎。钻斗装满后，由起重机提升钻杆及钻斗至地面 ，钻斗内的渣土在旋转摆动钻斗时排出钻斗。钻杆向下放关好斗门，再回转到孔内进行下一循环作业。本工程因地质条件复杂，钻孔主要针对土层、岩层、地下水及溶洞进行考虑。第三节 旋挖钻机施工工艺一、旋挖钻机施工工艺流程钻机...
