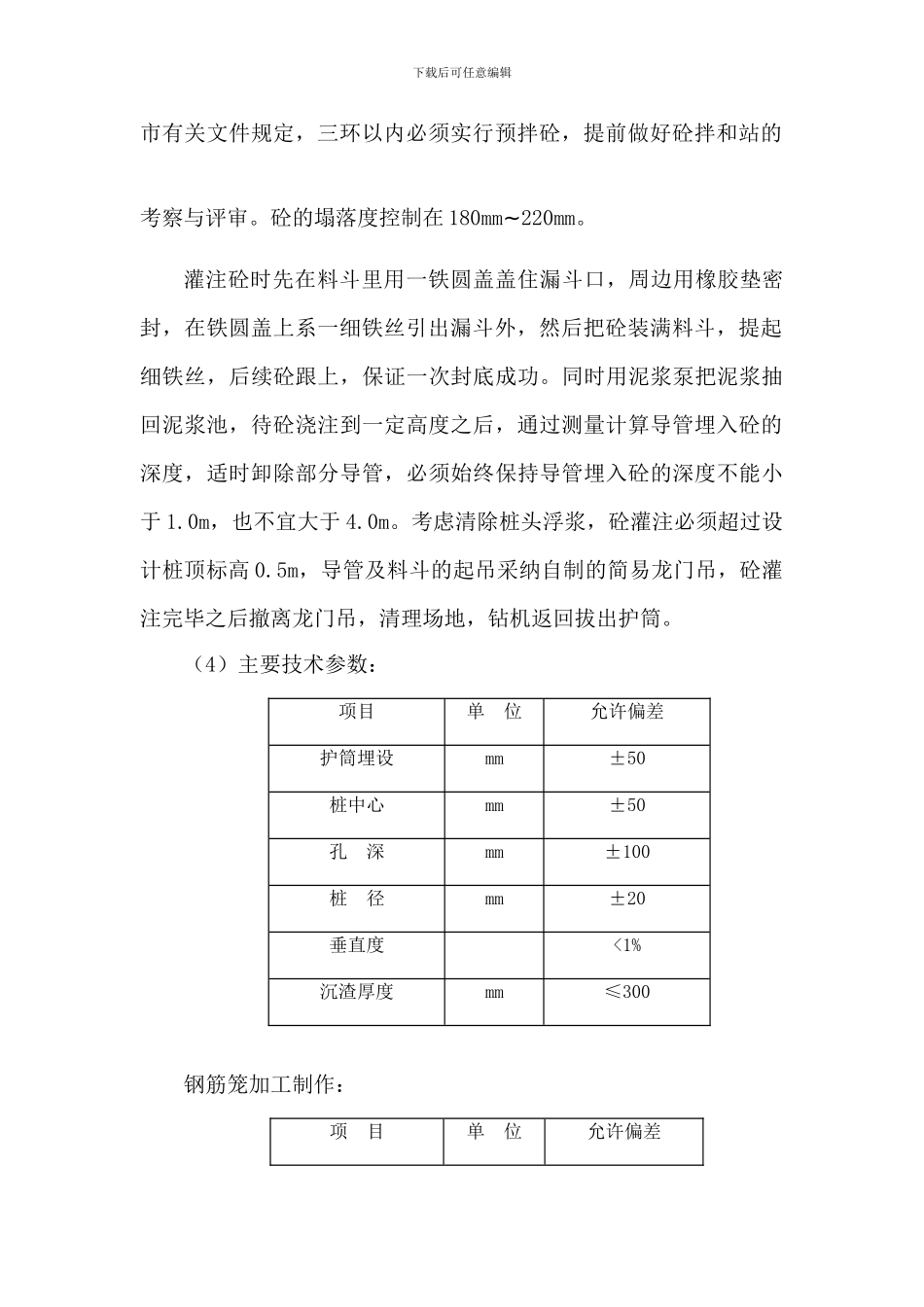

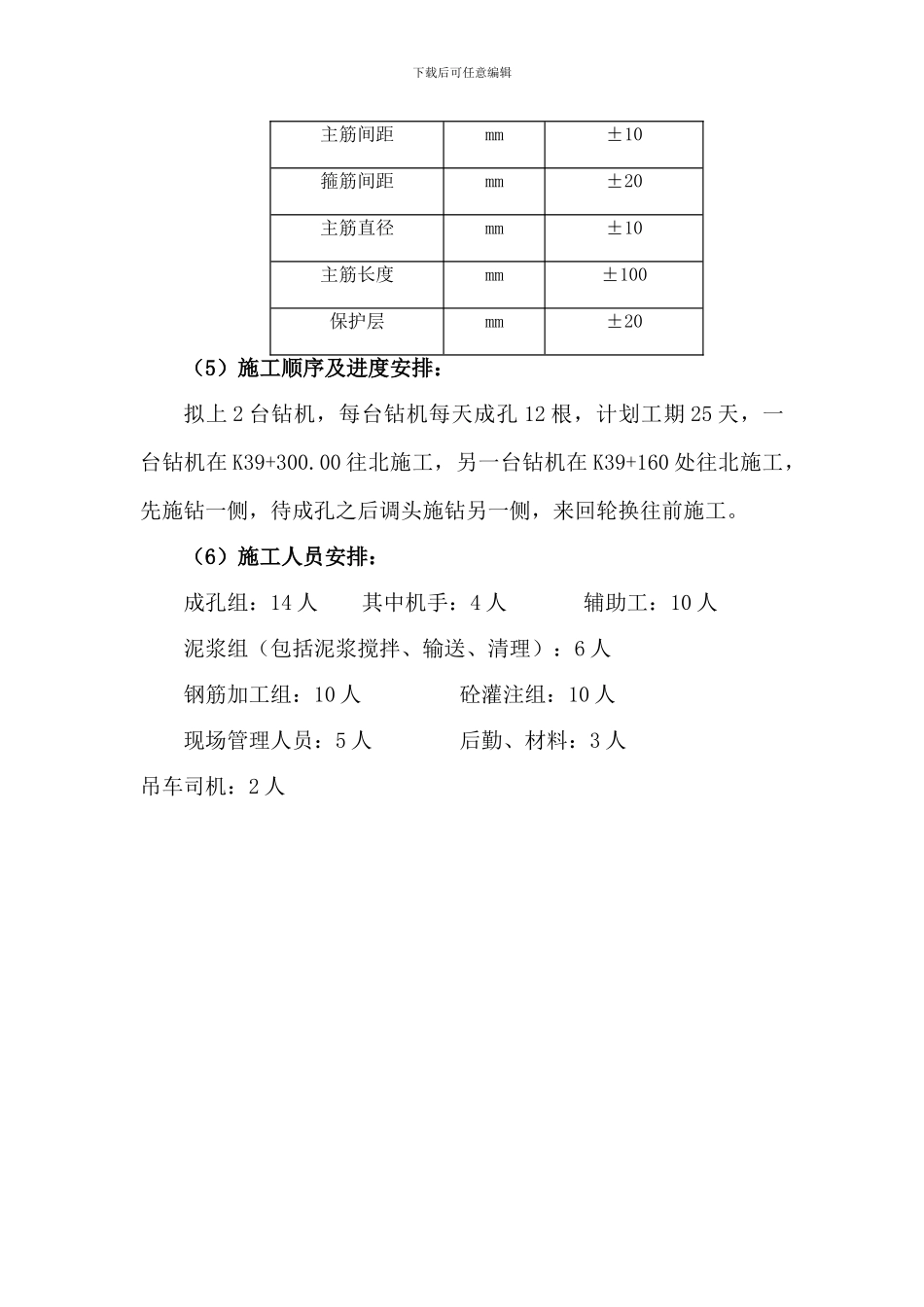

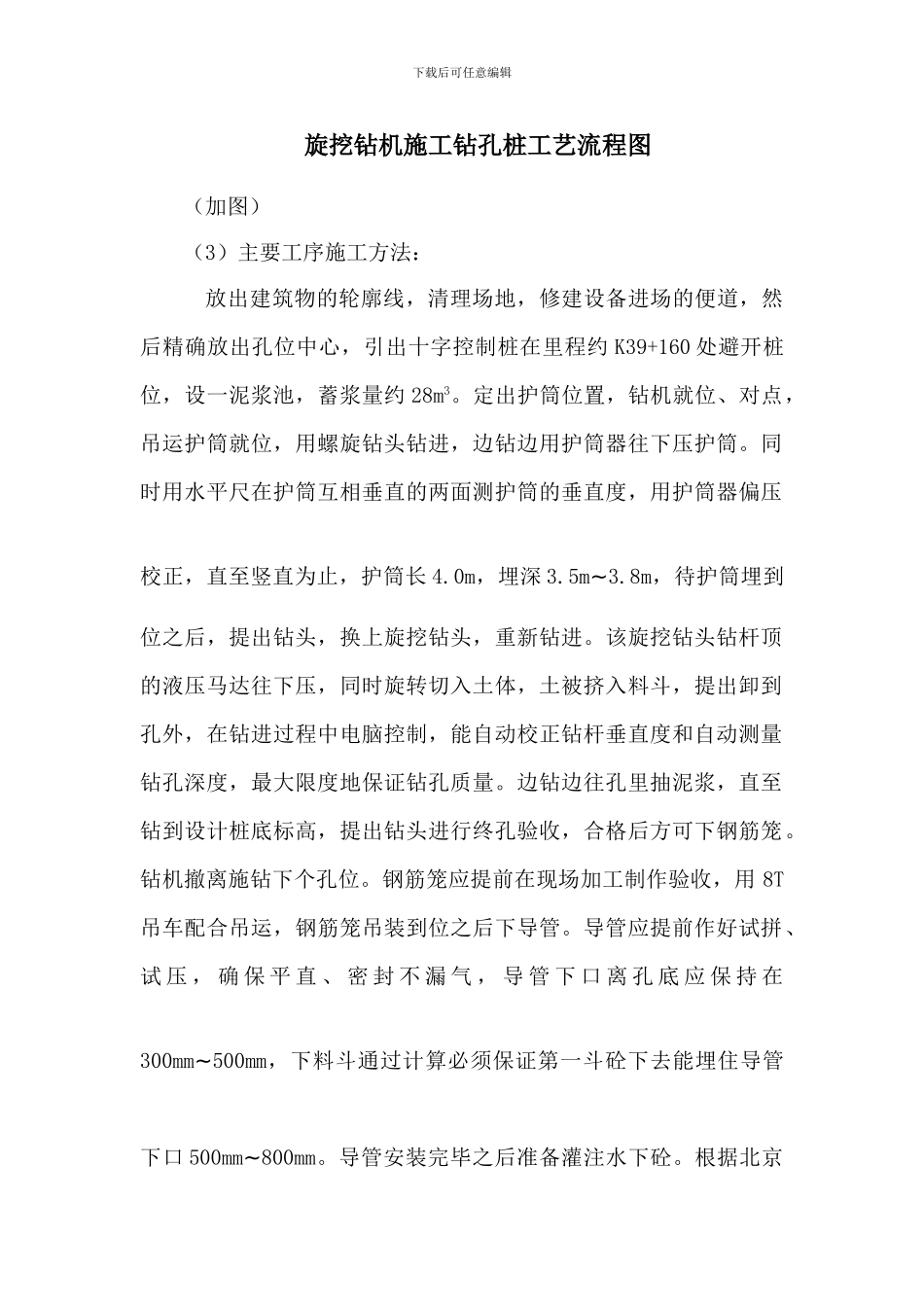

下载后可任意编辑旋挖钻机施工钻孔桩工艺流程图（加图）（3）主要工序施工方法：放出建筑物的轮廓线，清理场地，修建设备进场的便道，然后精确放出孔位中心，引出十字控制桩在里程约 K39+160 处避开桩位，设一泥浆池，蓄浆量约 28m3。定出护筒位置，钻机就位、对点，吊运护筒就位，用螺旋钻头钻进，边钻边用护筒器往下压护筒。同时用水平尺在护筒互相垂直的两面测护筒的垂直度，用护筒器偏压校正，直至竖直为止，护筒长 4.0m，埋深 3.5m~3.8m，待护筒埋到位之后，提出钻头，换上旋挖钻头，重新钻进。该旋挖钻头钻杆顶的液压马达往下压，同时旋转切入土体，土被挤入料斗，提出卸到孔外，在钻进过程中电脑控制，能自动校正钻杆垂直度和自动测量钻孔深度，最大限度地保证钻孔质量。边钻边往孔里抽泥浆，直至钻到设计桩底标高，提出钻头进行终孔验收，合格后方可下钢筋笼。钻机撤离施钻下个孔位。钢筋笼应提前在现场加工制作验收，用 8T吊车配合吊运，钢筋笼吊装到位之后下导管。导管应提前作好试拼、试 压 ， 确 保 平 直 、 密 封 不 漏 气 ， 导 管 下 口 离 孔 底 应 保 持 在300mm~500mm，下料斗通过计算必须保证第一斗砼下去能埋住导管下口 500mm~800mm。导管安装完毕之后准备灌注水下砼。根据北京下载后可任意编辑市有关文件规定，三环以内必须实行预拌砼，提前做好砼拌和站的考察与评审。砼的塌落度控制在 180mm~220mm。灌注砼时先在料斗里用一铁圆盖盖住漏斗口，周边用橡胶垫密封，在铁圆盖上系一细铁丝引出漏斗外，然后把砼装满料斗，提起细铁丝，后续砼跟上，保证一次封底成功。同时用泥浆泵把泥浆抽回泥浆池，待砼浇注到一定高度之后，通过测量计算导管埋入砼的深度，适时卸除部分导管，必须始终保持导管埋入砼的深度不能小于 1.0m，也不宜大于 4.0m。考虑清除桩头浮浆，砼灌注必须超过设计桩顶标高 0.5m，导管及料斗的起吊采纳自制的简易龙门吊，砼灌注完毕之后撤离龙门吊，清理场地，钻机返回拔出护筒。（4）主要技术参数：项目单 位允许偏差护筒埋设mm±50桩中心mm±50孔 深mm±100桩 径mm±20垂直度<1%沉渣厚度mm≤300钢筋笼加工制作：项 目单 位允许偏差下载后可任意编辑主筋间距mm±10箍筋间距mm±20主筋直径mm±10主筋长度mm±100保护层mm±20（5）施工顺序及进度安排：拟上 2 台钻机，每台钻机每天成孔 12 根，计划工期 25 天，一台钻机在 K39+300.00 往北施工，另一台钻机在 K3...
