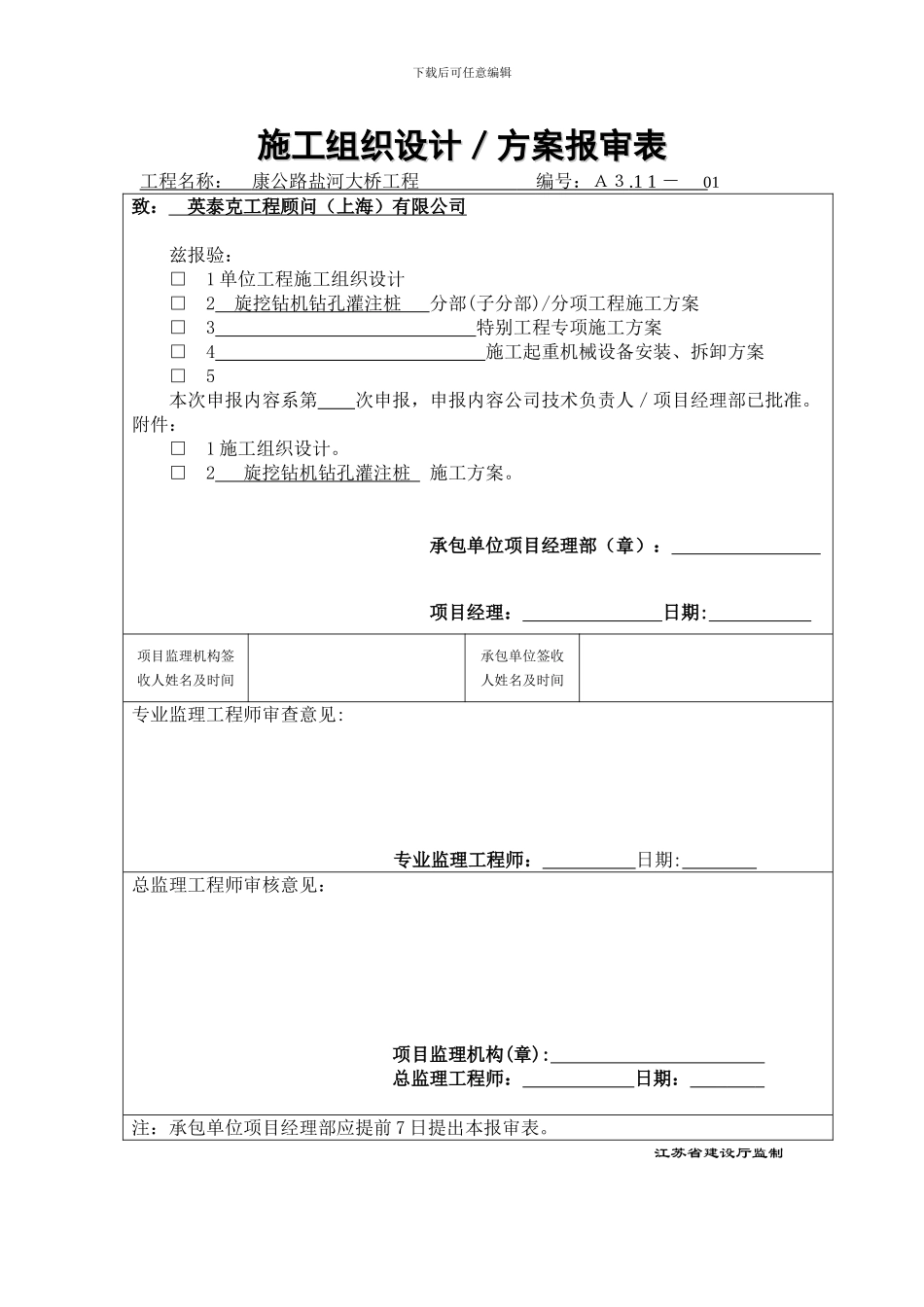

下载后可任意编辑施工组织设计／方案报审表施工组织设计／方案报审表工程名称： 康公路盐河大桥工程 编号：Ａ３ .1 1 － 01 致： 英泰克工程顾问（上海）有限公司 兹报验： □ 1 单位工程施工组织设计 □ 2 旋挖钻机钻孔灌注桩 分部(子分部)/分项工程施工方案 □ 3 特别工程专项施工方案□ 4 施工起重机械设备安装、拆卸方案□ 5 本次申报内容系第 次申报，申报内容公司技术负责人／项目经理部已批准。附件：□ 1 施工组织设计。□ 2 旋挖钻机钻孔灌注桩 施工方案。 承包单位项目经理部（章）： 项目经理： 日期: 项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师： 日期: 总监理工程师审核意见： 项目监理机构(章): 总监理工程师： 日期： 注：承包单位项目经理部应提前 7 日提出本报审表。 江苏省建设厅监制下载后可任意编辑受控状态： 文件编号： 发放序号：江苏淮阴水利建设有限公司康公路盐河大桥工程项目部旋挖钻机钻孔灌注桩工程施工方案编 制： 日期： 审 核： 日期： 批 准： 日期： 下载后可任意编辑旋挖钻机钻孔桩施工方案一、桩基施工概况1、工程量康公路盐河大桥工程桩基工程量为桥台桩 16 根、引桥桥墩桩 16 根、主桥桩基 20 根，直径分别为 Φ1.2m、Φ1.5m、Φ1.8m，对应设计桩长分别为30m、39m、43m，桩基均为陆上桩。2、地质情况桥梁桩基穿过土层情况分布稳定，根据时代成因、地层岩性及物理力学指标分为 8 个工程地质层，自上而下分述如下：① 素填土：灰黄色，稍湿，松散，以粉土为主，富含植物根系，夹少量碎石 及 生 活 垃 圾 层 厚 0.6 ～ 0.7m ， 层 底 标 高 9.78 ～ 12.4m ， 允 许 承 载 力[σ0]=105KPa。② 亚砂土：灰-灰黄色，湿-很湿，稍密-密实，韧性低，摇震反应迅速，无光泽反应，中压缩土。分布稳定，层厚 4.80～8.20m，层底标高 4.98～4.24m，桩周土极限摩阻力 τi=30 KPa，允许承载力[σ0]=120KPa③ 粘土：灰黄-黄褐色，可塑-硬塑，干强度韧性高，切面较光滑，无摇震反应，含铁锰质氧化物及少量钙质结核，中压缩土。分布稳定，层厚 3.8～6.9m，层底标高-1.92～0.34m，桩周极限摩阻力 τi=45 KPa，允许承载力[σ0]=220KPa。④ 亚砂土：灰黄色，湿，中密-密实，韧性低，摇震反应中等，无光泽反应，中压缩土。分布稳定，层厚 1.80～2.30m，层底标高-4.12～-1.46m...
