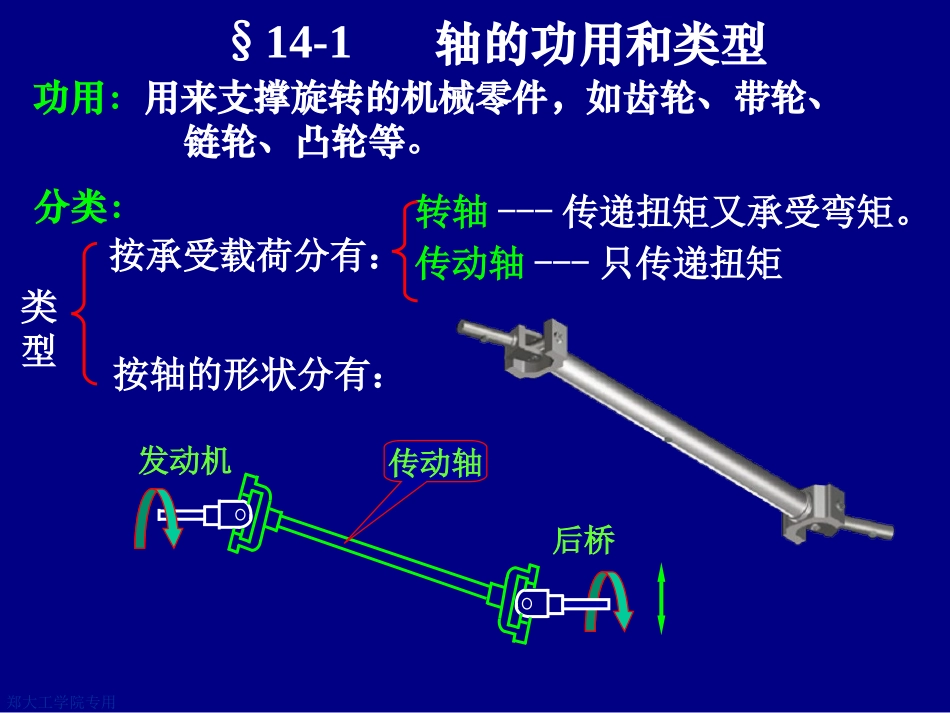

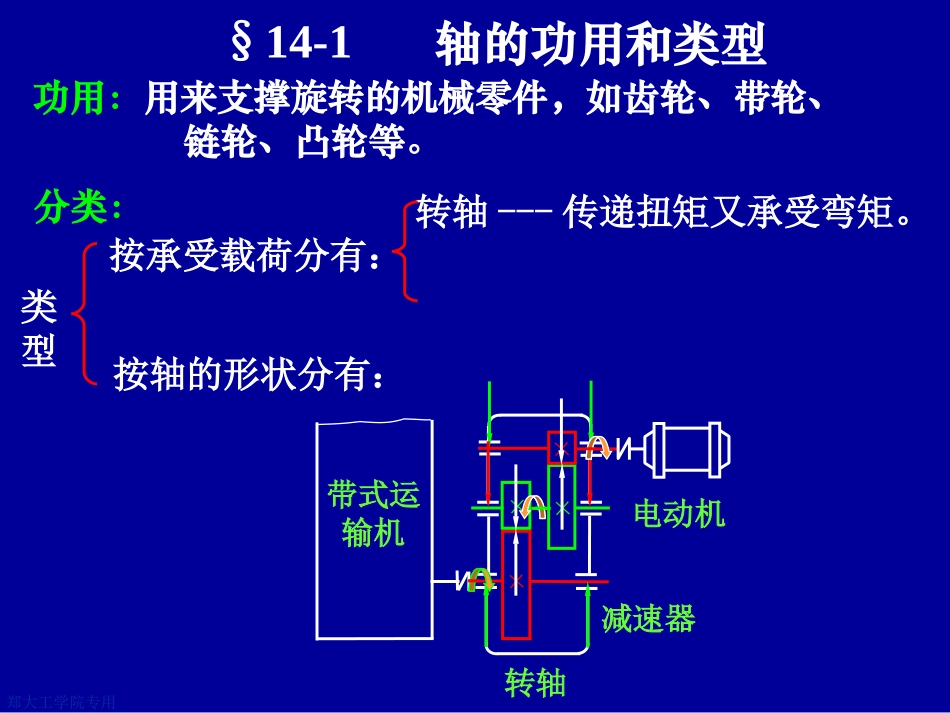

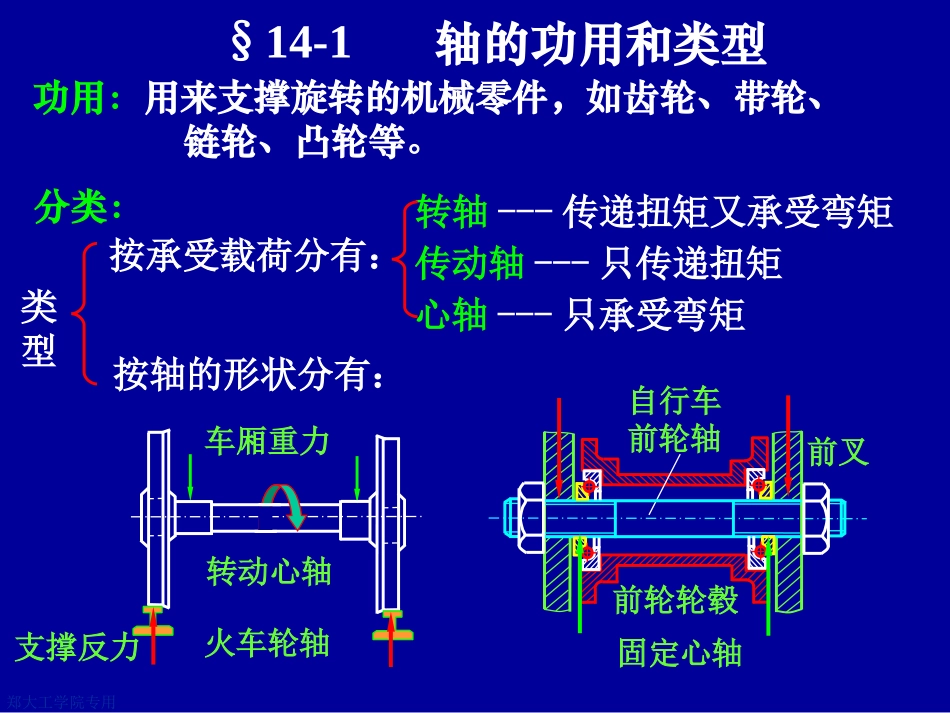

郑大工学院专用§14-1轴的功用和类型功用：用来支撑旋转的机械零件，如齿轮、带轮、链轮、凸轮等。类型转轴---传递扭矩又承受弯矩。按承受载荷分有：分类：按轴的形状分有：带式运输机减速器电动机转轴郑大工学院专用§14-1轴的功用和类型功用：用来支撑旋转的机械零件，如齿轮、带轮、链轮、凸轮等。类型转轴---传递扭矩又承受弯矩。按承受载荷分有：分类：按轴的形状分有：传动轴---只传递扭矩发动机后桥传动轴郑大工学院专用§14-1轴的功用和类型功用：用来支撑旋转的机械零件，如齿轮、带轮、链轮、凸轮等。类型转轴---传递扭矩又承受弯矩按承受载荷分有：分类：按轴的形状分有：传动轴---只传递扭矩心轴---只承受弯矩前轮轮毂固定心轴火车轮轴车厢重力前叉自行车前轮轴支撑反力转动心轴郑大工学院专用§14-1轴的功用和类型功用：用来支撑旋转的机械零件，如齿轮、带轮、链轮、凸轮等。类型转轴---传递扭矩又承受弯矩按承受载荷分有：分类：按轴的形状分有：传动轴---只传递扭矩心轴---只承受弯矩直轴郑大工学院专用§14-1轴的功用和类型功用：用来支撑旋转的机械零件，如齿轮、带轮、链轮、凸轮等。类型转轴---传递扭矩又承受弯矩按承受载荷分有：分类：按轴的形状分有：传动轴---只传递扭矩心轴---只承受弯矩直轴曲轴郑大工学院专用本章只研究直轴§14-1轴的功用和类型功用：用来支撑旋转的机械零件，如齿轮、带轮、链轮、凸轮等。类型转轴---传递扭矩又承受弯矩按承受载荷分有：分类：按轴的形状分有：传动轴---只传递扭矩心轴---只承受弯矩直轴曲轴挠性钢丝轴设计任务：选材、结构设计、强度和刚度设计、确定尺寸等郑大工学院专用种类碳素钢：35、45、50、Q235轴的毛坯:一般用圆钢或锻件，有时也用铸钢或球墨铸铁。§14-2轴的材料合金钢:20Cr、20CrMnTi、40CrNi、38CrMoAlA等用途：碳素结构钢因具有较好的综合力学性能，应用较多，尤其是45钢应用最广。合金钢具有较高的力学性能，但价格较贵，多用于有特殊要求的轴。如用球墨铸铁制造曲轴和凸轮轴，具有成本低廉、吸振性较好、对应力集中的敏感较低、强度较好等优点。为了改善力学性能正火或调质处理。表14-1轴的常用材料及其主要力学性能材料及热处理毛坯直径mm硬度HBS强度极限σb屈服极限σsMPa弯曲疲劳极限σ-1应用说明Q235440240200用于不重要或载荷不大的轴35正火520270250有较好的塑性和适当的强度，可用于一般曲轴、转轴。≤100149~187郑大工学院专用设计任务：使轴的各部分具有合理的形状和尺寸。§14-3轴的结构设计设计要求：1.轴应便于制造，轴上零件要易于装拆；(制造安装)2.轴和轴上零件要有准确的工作位置；(定位)3.各零件要牢固而可靠地相对固定；(固定)4.改善应力状况，减小应力集中。轴端挡圈带轮轴承盖套筒齿轮滚动轴承典型轴系结构郑大工学院专用④为便于轴上零件的装拆，一般轴都做成从轴端逐渐向中间增大的阶梯状。零件的安装次序一、制造安装要求装零件的轴端应有倒角，需要磨削的轴端有砂轮越程槽，车螺纹的轴端应有退刀槽。②③⑥⑦①⑤①倒角郑大工学院专用零件的轴向定位由轴肩或套筒来实现。二、轴上零件的定位4、5间的轴肩使齿轮在轴上定位，1、2间的轴肩使带轮定位，6、7间的轴肩使右端滚动轴承定位。轴肩----阶梯轴上截面变化之处。起轴向定位作用。轴肩套筒郑大工学院专用轴向固定由轴肩、套筒、螺母或轴端挡圈来实现。三、轴上零件的固定齿轮受轴向力时，向右是通过4、5间的轴肩，并由6、7间的轴肩顶在滚动轴承的内圈上；向左则通过套筒顶在滚动轴承的内圈上。带轮的轴向固定是靠1、2间的轴肩和轴端当圈。双向固定郑大工学院专用无法采用套筒或套筒太长时，可采用双圆螺母加以固定。轴肩的尺寸要求:r
