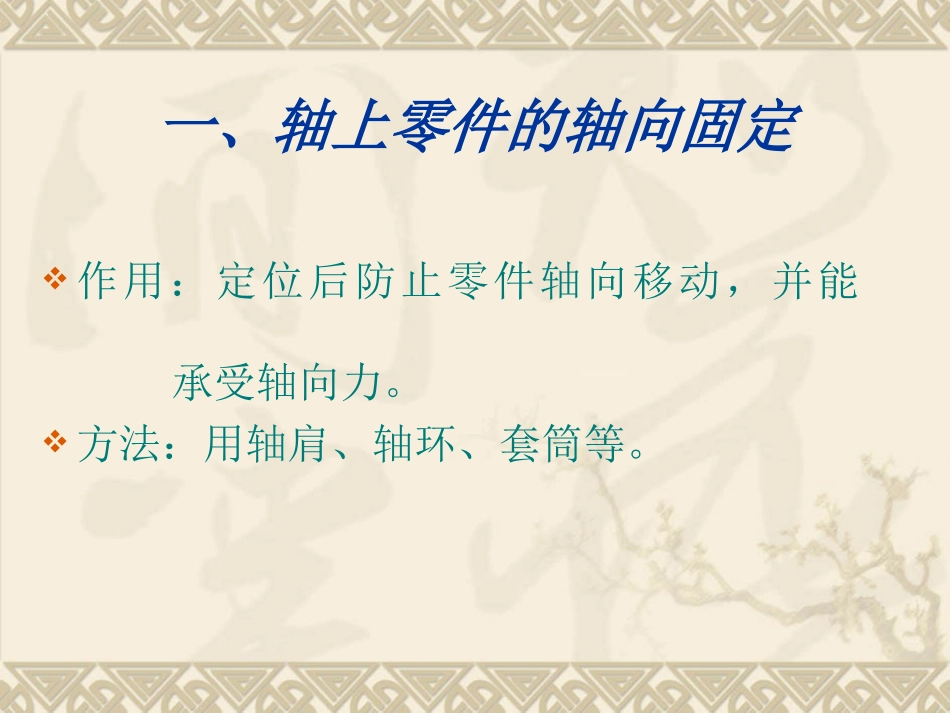

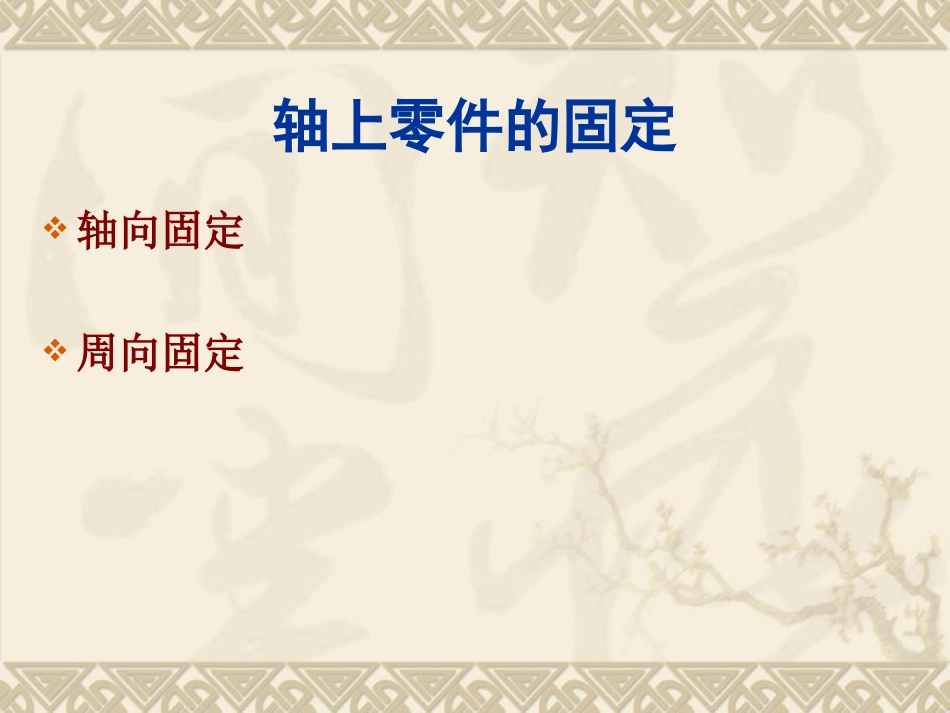

轴上零件的固定轴上零件的固定轴向固定周向固定一、轴上零件的轴向固定作用：定位后防止零件轴向移动，并能承受轴向力
方法：用轴肩、轴环、套筒等
1、用轴肩、轴环固定特点：简单可靠，可承受大的轴向力
适合零件：齿轮、带轮、轴承、联轴器等
2、用轴套（套筒）固定，与轴肩配合使用
特点：轴的直径不变，轴上不需开槽、钻孔和切制螺纹，不影响轴的强度
适用：两个零件间距较小的场合，以免增加重量
注意：不易用在转速很高的场合
3、用轴端挡圈固定，与轴肩配合或圆锥端使用
特点：承受较小的轴向力，可承受振动和冲击
适用：轴端零件固定
注意：为了防止松动，使用锁紧装置固定
4、用圆螺母固定，与轴肩配合使用
特点：装拆方便，固定可靠，可承受较大轴向载荷，常用双螺母
使用：有较大轴向载荷，无法采用套筒的场合，如斜齿轮轴
缺点：轴上切制螺纹，降低轴的强度
5、弹性挡圈固定，与轴肩配合使用
特点：结构简单紧凑，承受轴向载荷较小
使用：固定滚动轴承
6、紧定螺钉、圆柱销固定，承受较小的轴向力
二、轴上零件的周向固定作用：是为了保证零件传递转矩，防止零件与轴产生相对转动
1、用键作周向固定
普通平键：制造简单、装折方便、对中性好、广泛应用
常用零件：带轮、齿轮、联轴器等花键：承载能力强、导向性好、成本高
常用固定零件：齿轮
2、用过盈配合作周向固定
特点：结构简单，抗冲击性能较好，承载能力取决于过盈量的大小，配合面加工精度较高
常用零件：轴承与轴颈的装配
思考与练习：思考与练习：分析图示轴上零件的固定方式
课堂小结课堂小结((重点重点))：：轴上零件常采用的轴向固定方法
轴上零件常采用的周向固定方法
作业1、读图分析轴上零件固定方式
(带轮、轴承、齿轮）
