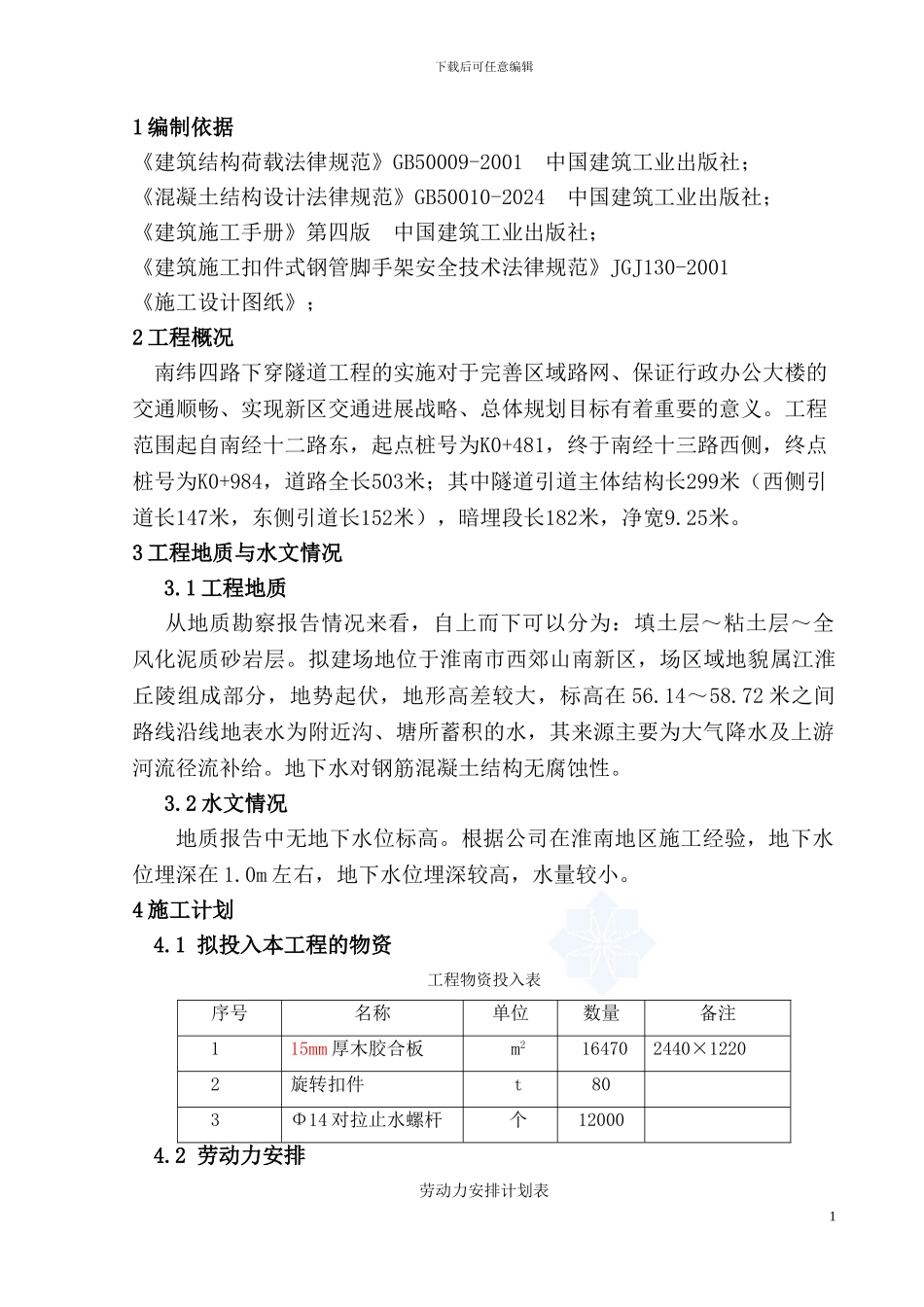

下载后可任意编辑下载后可任意编辑1 编制依据《建筑结构荷载法律规范》GB50009-2001 中国建筑工业出版社；《混凝土结构设计法律规范》GB50010-2024 中国建筑工业出版社；《建筑施工手册》第四版 中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001 《施工设计图纸》；2 工程概况南纬四路下穿隧道工程的实施对于完善区域路网、保证行政办公大楼的交通顺畅、实现新区交通进展战略、总体规划目标有着重要的意义。工程范围起自南经十二路东，起点桩号为K0+481，终于南经十三路西侧，终点桩号为K0+984，道路全长503米；其中隧道引道主体结构长299米（西侧引道长147米，东侧引道长152米），暗埋段长182米，净宽9.25米。3 工程地质与水文情况3.1 工程地质从地质勘察报告情况来看，自上而下可以分为：填土层～粘土层～全风化泥质砂岩层。拟建场地位于淮南市西郊山南新区，场区域地貌属江淮丘陵组成部分，地势起伏，地形高差较大，标高在 56.14～58.72 米之间路线沿线地表水为附近沟、塘所蓄积的水，其来源主要为大气降水及上游河流径流补给。地下水对钢筋混凝土结构无腐蚀性。 3.2 水文情况地质报告中无地下水位标高。根据公司在淮南地区施工经验，地下水位埋深在 1.0m 左右，地下水位埋深较高，水量较小。4 施工计划4.1 拟投入本工程的物资工程物资投入表序号名称单位数量备注115mm 厚木胶合板m2164702440×12202旋转扣件t803Φ14 对拉止水螺杆个120004.2 劳动力安排劳动力安排计划表1下载后可任意编辑序号工种数量工作范围1队长2现场协调、指挥，人员调配2模板工40脚手架搭拆3测量放线工2负责脚手架垂直度控制4.3 工程进度计划本工程最大特点就是工期紧，隧道主体结构计划施工日期为 2024 年 4月 1 日至 2024 年 6 月 15 日。主体结构工作量为钢筋 2050 吨,混凝土浇注14650 方，模板 16470 平方。由于工程量大、工期紧，工程一旦开工，对物资材料的及时供应及施工组织的合理安排要求较高。满堂脚手架及模板计划开工日期为 2024 年 5 月 1 日，计划竣工日期为2024 年 6 月 10 日。5 施工工艺技术5.1 模板技术参数根据明挖段的结构形式、施工工艺和目前建筑行业施工现状，底板、侧墙、顶板采纳 15mm 厚木胶合板（尺寸 2440×1220），次楞为 60*80 木枋、主楞为 Φ48*3.5 钢管、Φ14 对拉止水螺杆，满堂脚手架支撑加固系统施工。5.1.1 侧墙模板技术参数⑴基本参数次...
