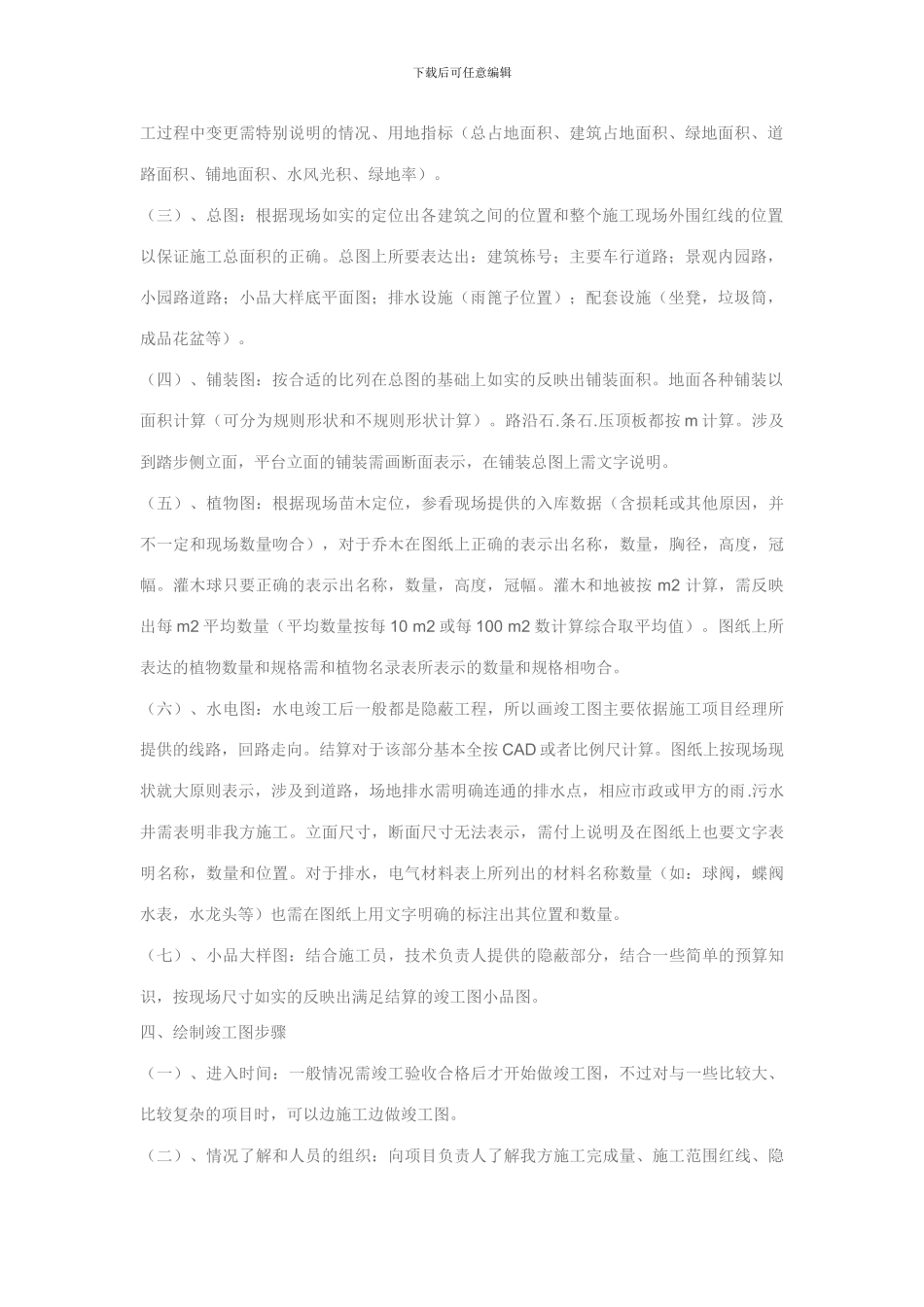

下载后可任意编辑 景观工程竣工图绘制深度一、竣工图的编制职责范围 在项目竣工时要编制竣工图．项目竣工图应由施工单位负责编制．如行业主管部门规定设计单位编制或施工单位委托设计单位编制竣工图的．应明确规定施工单位和监理单位的审核和签认责任．二、竣工图的编制方法 （一）、凡按施工图进行施工没有变更的工程，由设计单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为 80mm*50mm）。 （二）、凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由设计单位在原 CAD 图上更改，注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。修改完成后，设计单位加盖竣工图章。 （三）、凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样。（四）、竣工图图幅应按 GB／T10609．3 要求统一折叠。（五）、编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况．（六）、所有竣工图应由设计单位逐张加盖并签署竣工图章．竣工图章中的内容填写应齐全、清楚，不得代签。 三、竣工图图纸内容 （一）、图纸目录中应包含：项目名称、建设单位、设计单位、档案号、工程号、图纸序号、图幅、图别及出图日期等。（二）、设计说明包含：竣工设计依据和竣工设计要求，各专业设计说明（绿化竣工说明景观给排水竣工设计说明、景观工程电气竣工设计说明），竣工图范围、标高关系、在施下载后可任意编辑工过程中变更需特别说明的情况、用地指标（总占地面积、建筑占地面积、绿地面积、道路面积、铺地面积、水风光积、绿地率）。（三）、总图：根据现场如实的定位出各建筑之间的位置和整个施工现场外围红线的位置以保证施工总面积的正确。总图上所要表达出：建筑栋号；主要车行道路；景观内园路，小园路道路；小品大样底平面图；排水设施（雨篦子位置）；配套设施（坐凳，垃圾筒，成品花盆等）。（四）、铺装图：按合适的比列在总图的基础上如实的反映出铺装面积。地面各种铺装以面积计算（可分为规则形状和不规则形状计算）。路沿石.条石.压顶板都按 m 计算。涉及到踏步侧立面，平台立面的铺装需画断面表示，在铺装总图上需文字说明...
