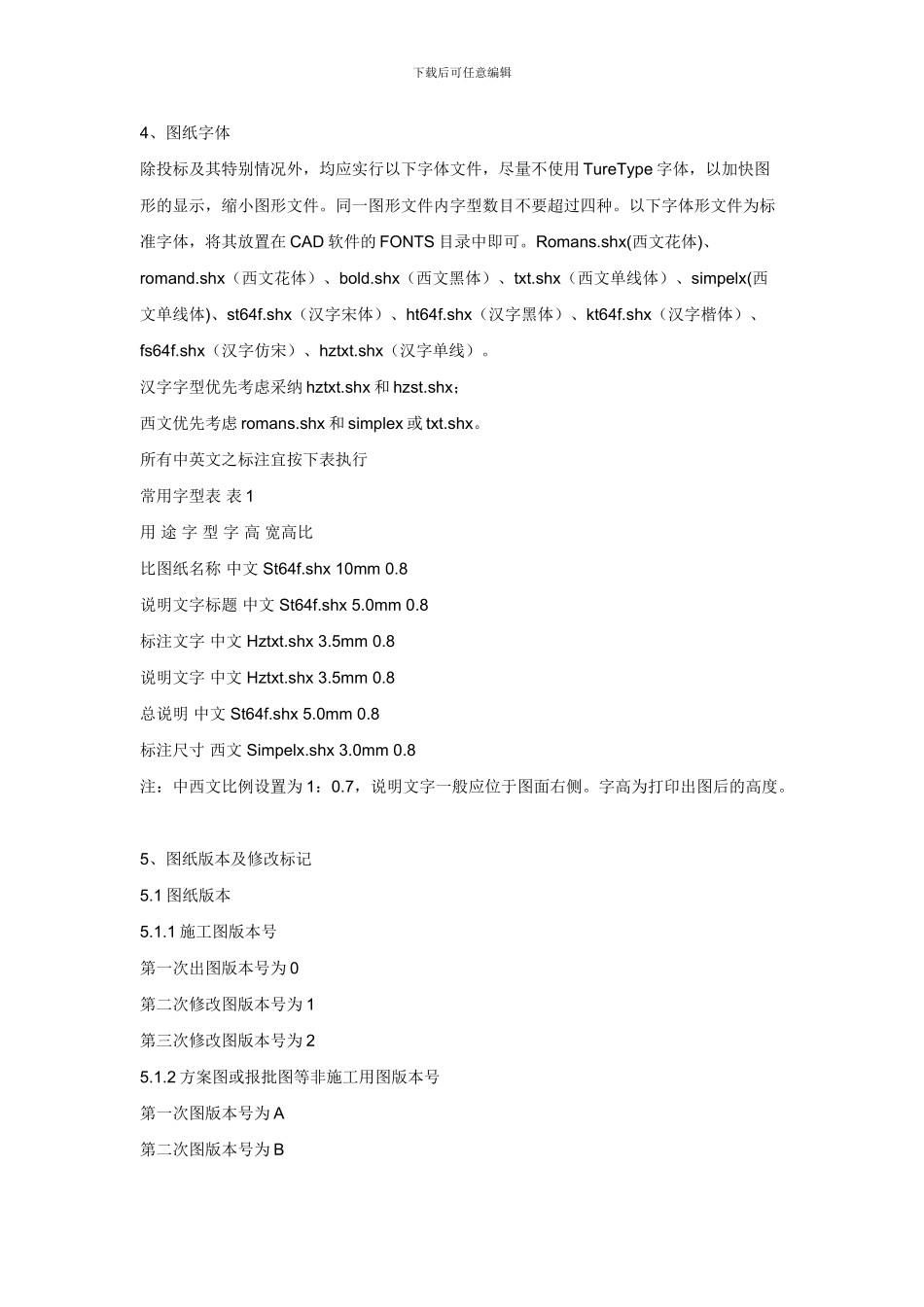

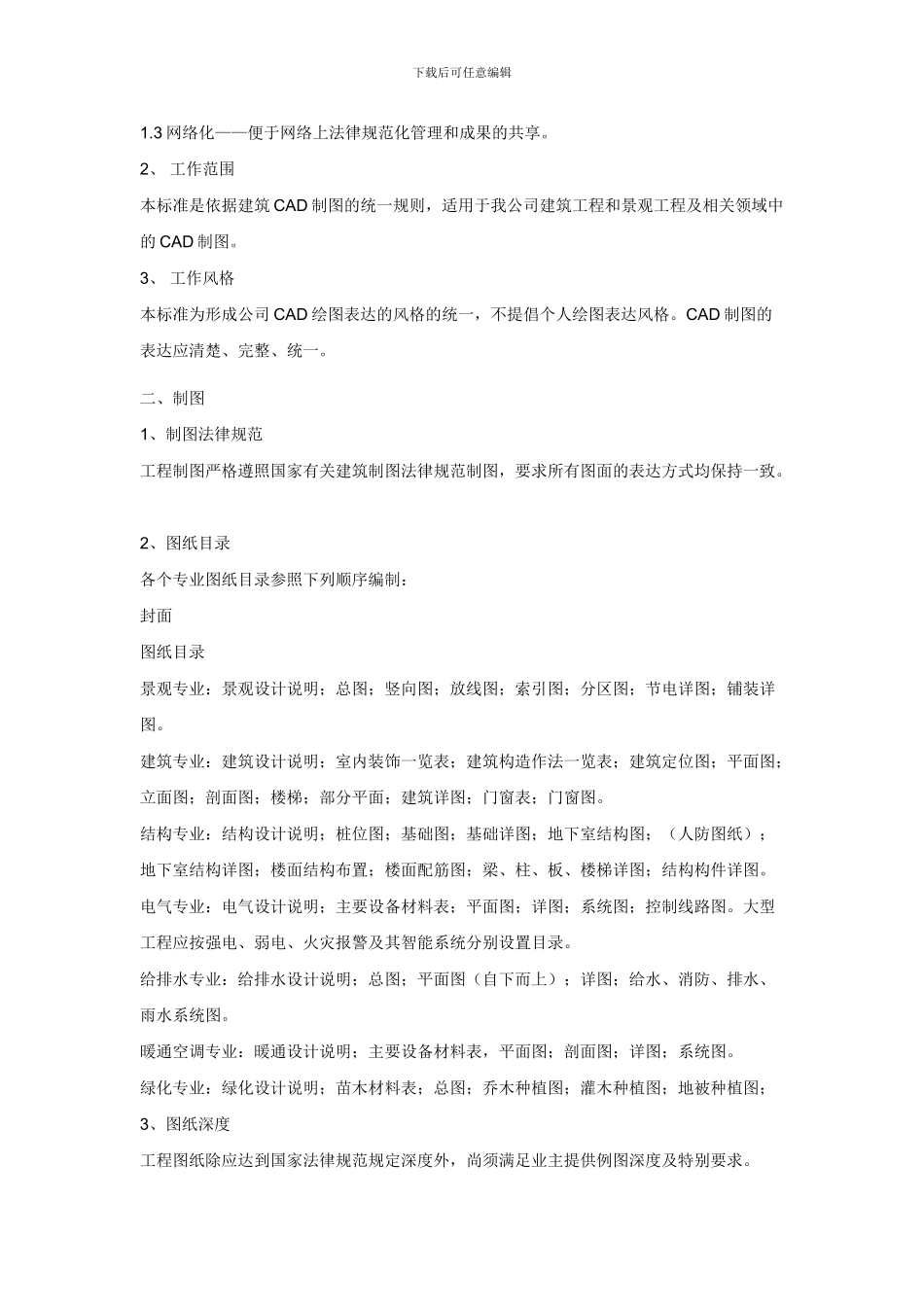

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】景观施工图设计法律规范类别:施工工艺 评论(0) 浏览 (1354) 2024-11-7 [原创] 标签： 沟通 景观施工图设计法律规范一、总 则 1、 工作目标 1.1 法律规范化——有效提高设计的工作质量； 1.2 标准化——提高设计的工作效率； 下载后可任意编辑1.3 网络化——便于网络上法律规范化管理和成果的共享。 2、 工作范围 本标准是依据建筑 CAD 制图的统一规则，适用于我公司建筑工程和景观工程及相关领域中的 CAD 制图。 3、 工作风格 本标准为形成公司 CAD 绘图表达的风格的统一，不提倡个人绘图表达风格。CAD 制图的表达应清楚、完整、统一。 二、制图 1、制图法律规范 工程制图严格遵照国家有关建筑制图法律规范制图，要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制： 封面 图纸目录 景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。 建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。 结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。 电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。 给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。 暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。 绿化专业：绿化设计说明；苗木材料表；总图；乔木种植图；灌木种植图；地被种植图； 3、图纸深度 工程图纸除应达到国家法律规范规定深度外，尚须满足业主提供例图深度及特别要求。 下载后可任意编辑4、图纸字体 除投标及其特别情况外，均应实行以下字体文件，尽量不使用 TureType 字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在 CAD 软件的 FONTS 目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文...
