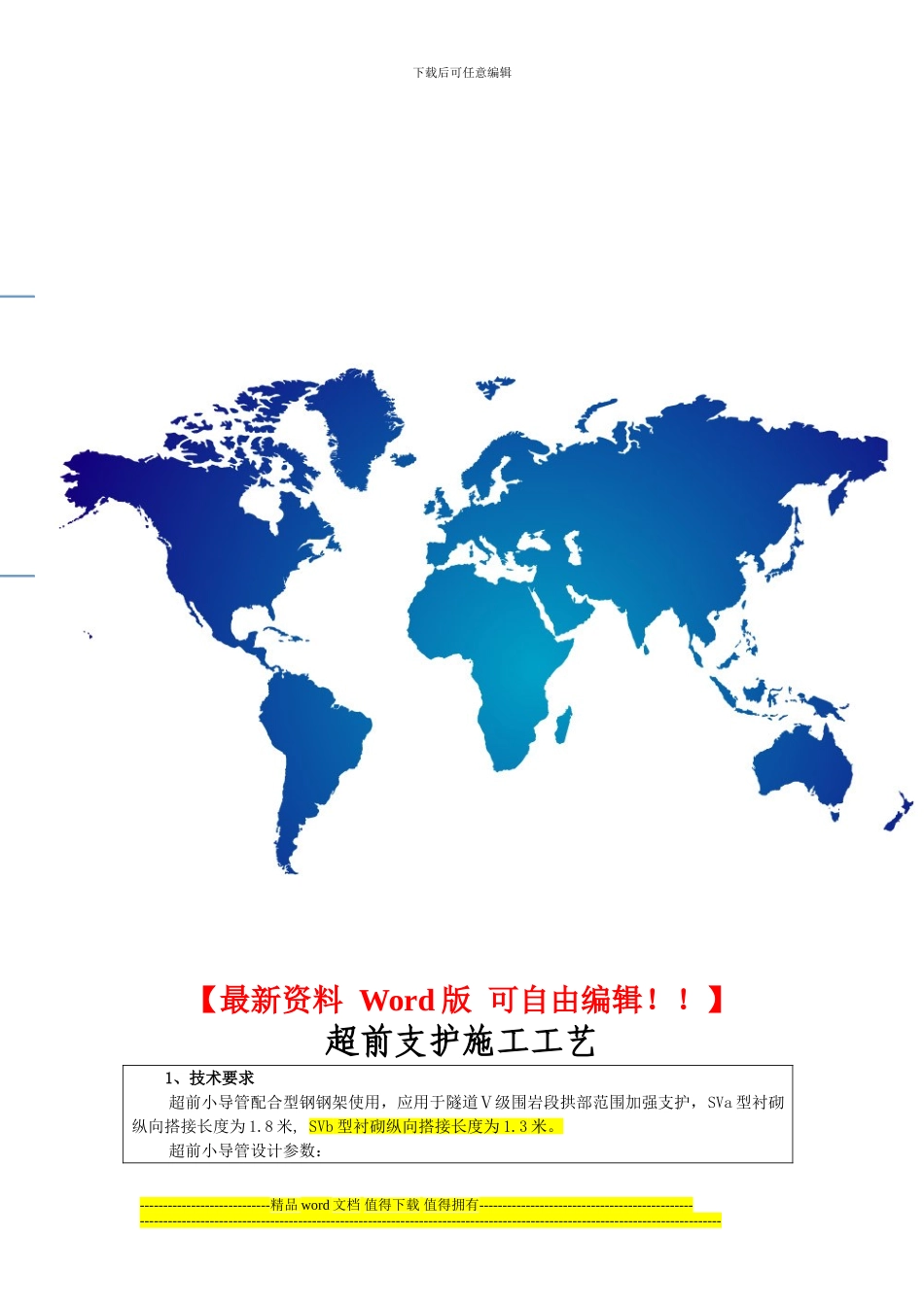

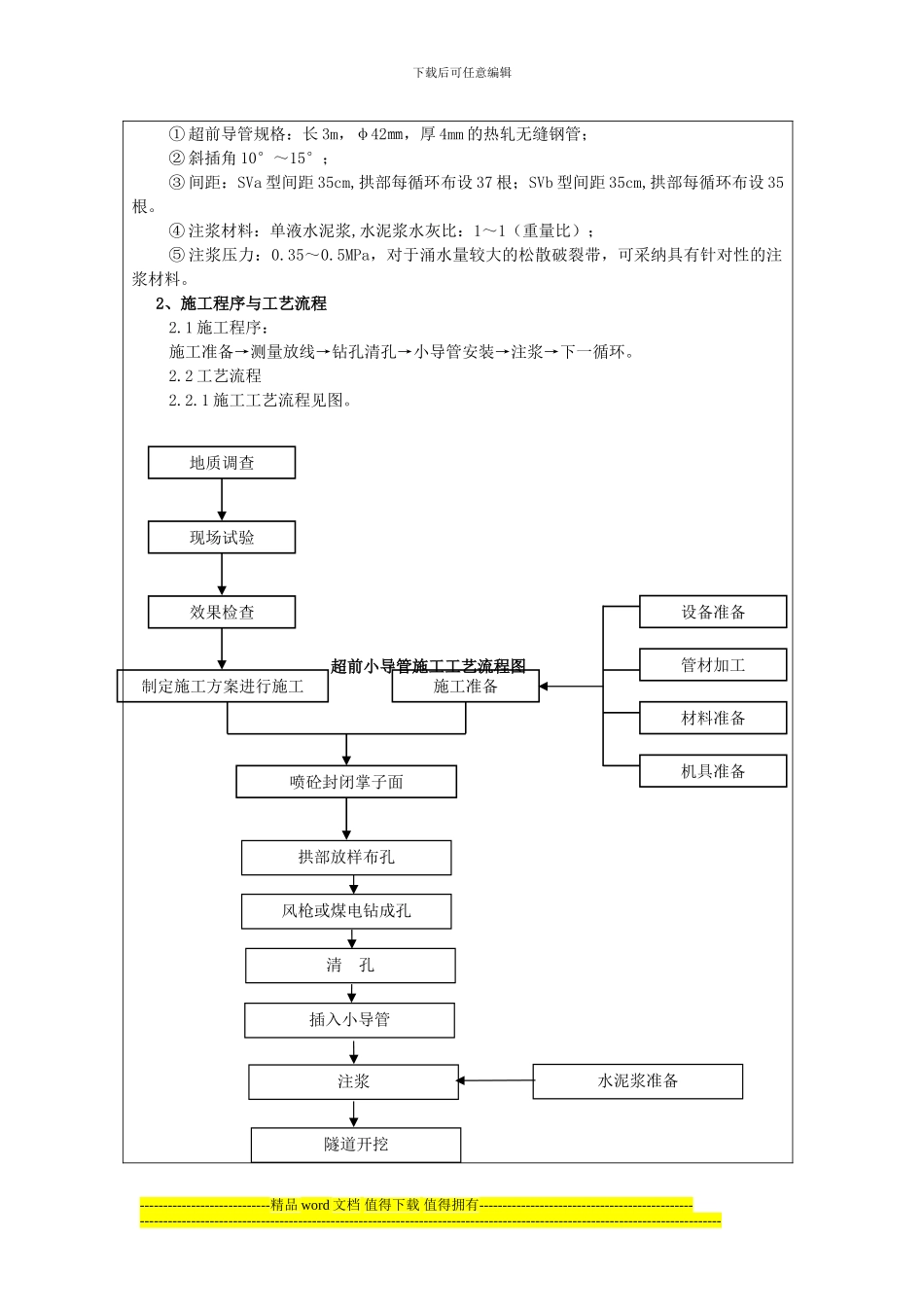

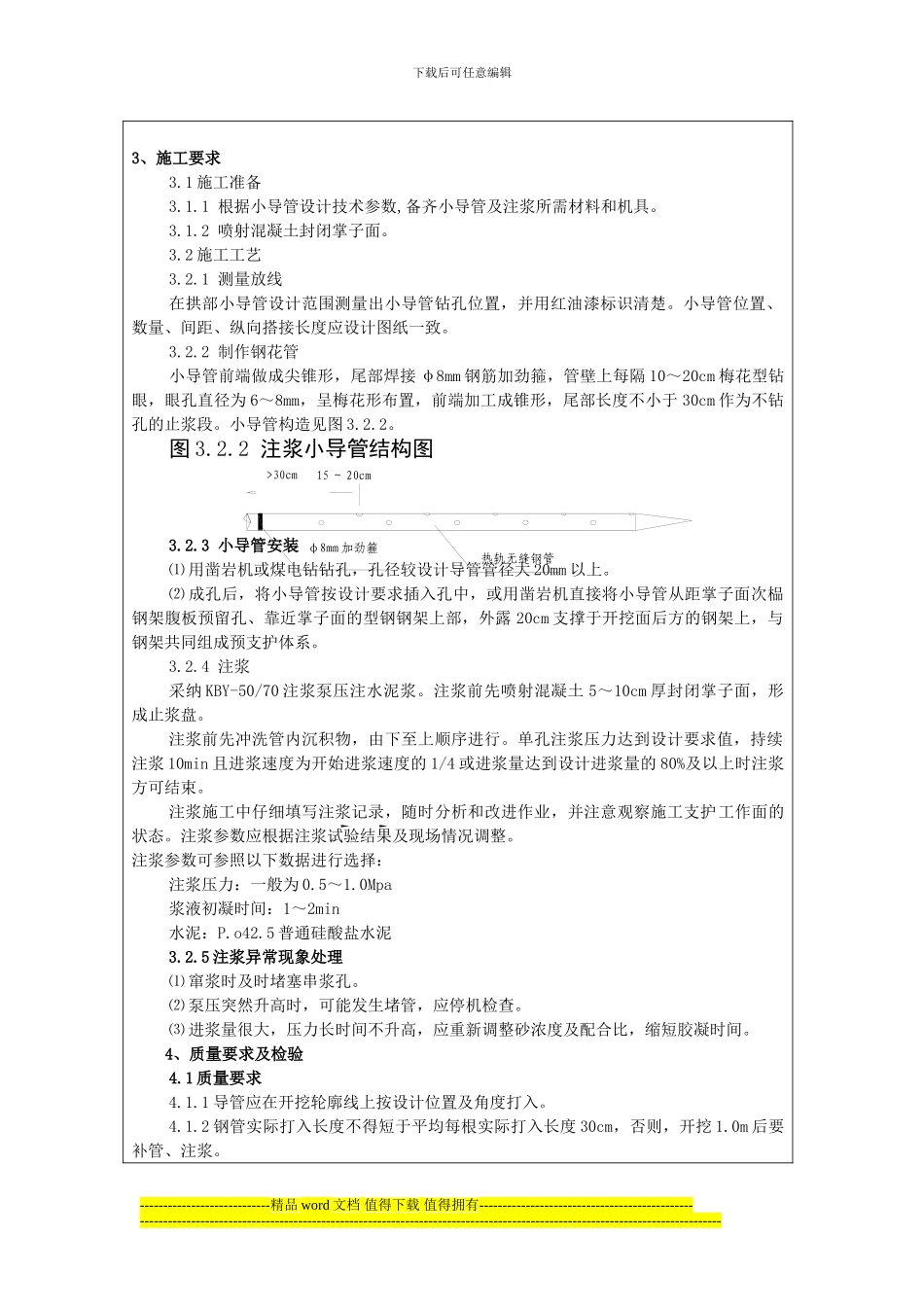

下载后可任意编辑 超前支护施工工艺 1、技术要求超前小导管配合型钢钢架使用，应用于隧道Ⅴ级围岩段拱部范围加强支护，SVa 型衬砌纵向搭接长度为 1.8 米, SVb 型衬砌纵向搭接长度为 1.3 米。超前小导管设计参数：----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑① 超前导管规格：长 3m，φ42㎜，厚 4mm 的热轧无缝钢管；② 斜插角 10°～15°；③ 间距：SVa 型间距 35cm,拱部每循环布设 37 根；SVb 型间距 35cm,拱部每循环布设 35根。 ④ 注浆材料：单液水泥浆,水泥浆水灰比：1～1（重量比）；⑤ 注浆压力：0.35～0.5MPa，对于涌水量较大的松散破裂带，可采纳具有针对性的注浆材料。2、施工程序与工艺流程2.1 施工程序：施工准备→测量放线→钻孔清孔→小导管安装→注浆→下一循环。2.2 工艺流程2.2.1 施工工艺流程见图。超前小导管施工工艺流程图----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------地质调查现场试验效果检查制定施工方案进行施工施工准备设备准备管材加工材料准备喷砼封闭掌子面机具准备拱部放样布孔风枪或煤电钻成孔清 孔插入小导管注浆隧道开挖水泥浆准备下载后可任意编辑3、施工要求3.1 施工准备3.1.1 根据小导管设计技术参数,备齐小导管及注浆所需材料和机具。3.1.2 喷射混凝土封闭掌子面。3.2 施工工艺3.2.1 测量放线在拱部小导管设计范围测量出小导管钻孔位置，并用红油漆标识清楚。小导管位置、数量、间距、纵向搭接长度应设计图纸一致。3.2.2 制作钢花管小导管前端做成尖锥形，尾部焊接 φ8mm 钢筋加劲箍，管壁上每隔 10～20cm 梅花型钻眼，眼孔直径为 6～8mm，呈梅花形布置，前端加工成锥形，尾部长度不小于 30cm 作为不钻孔的止浆段。小导管构造见图 3.2.2。图 3.2.2 注浆小导管结构图3.2.3 小导管安装⑴ 用凿岩机或煤电钻钻孔，孔径较设计导管管径大 20mm 以上...
