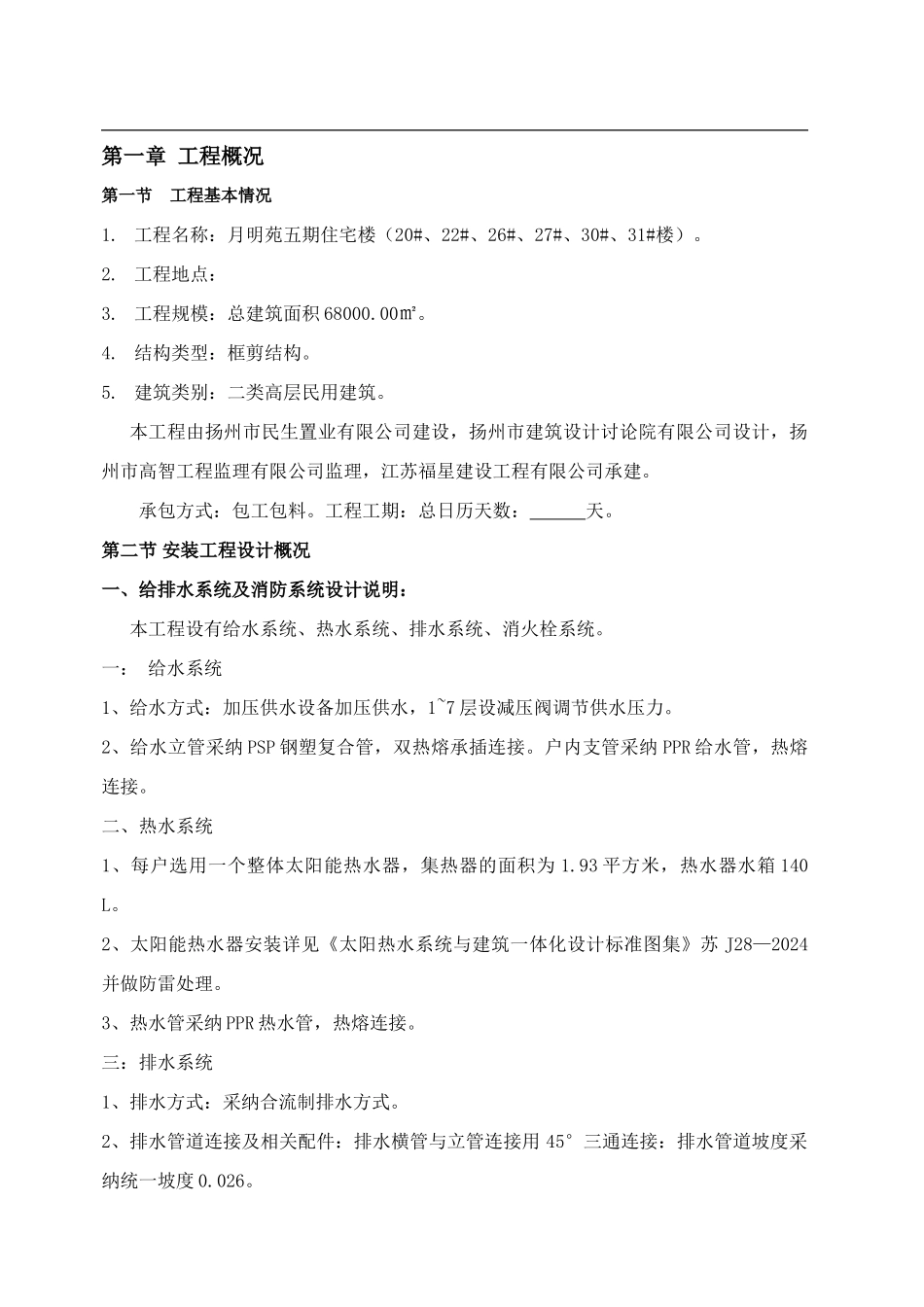

第一章 工程概况 第一节 工程基本情况1. 工程名称：月明苑五期住宅楼（20#、22#、26#、27#、30#、31#楼）。2. 工程地点：3. 工程规模：总建筑面积 68000.00㎡。 4. 结构类型：框剪结构。5. 建筑类别：二类高层民用建筑。本工程由扬州市民生置业有限公司建设，扬州市建筑设计讨论院有限公司设计，扬州市高智工程监理有限公司监理，江苏福星建设工程有限公司承建。承包方式：包工包料。工程工期：总日历天数： 天。第二节 安装工程设计概况一、给排水系统及消防系统设计说明：本工程设有给水系统、热水系统、排水系统、消火栓系统。一： 给水系统1、给水方式：加压供水设备加压供水，1~7 层设减压阀调节供水压力。2、给水立管采纳 PSP 钢塑复合管，双热熔承插连接。户内支管采纳 PPR 给水管，热熔连接。二、热水系统1、每户选用一个整体太阳能热水器，集热器的面积为 1.93 平方米，热水器水箱 140 L。2、太阳能热水器安装详见《太阳热水系统与建筑一体化设计标准图集》苏 J28—2024并做防雷处理。3、热水管采纳 PPR 热水管，热熔连接。三：排水系统1、排水方式：采纳合流制排水方式。2、排水管道连接及相关配件：排水横管与立管连接用 45°三通连接：排水管道坡度采纳统一坡度 0.026。下载后可任意编辑3、排水系统中不得采纳两个水封装置串联，系统中存水弯及其它水封应大于 50mm， 4、立管采纳 UPVC 螺旋消音管，其余采纳芯层发泡硬聚氯乙烯管。四：消火栓系统1、 室外消火栓用水量为 15L/S。2、 室内消火栓用水量为 10L/S，火灾延续时间为 2H。3、 单栓室内消火栓型号为：SG24D65-P，双阀双栓室内消火栓型号为：SG21A65-J。安装见国标 04S202-9。5、管道采纳热镀锌管，DN≥100 时卡箍连接，DN＜100 时丝扣连接。五：管道防腐及保温室外明露给水管道均应用 50mm 厚泡棉保温材料，保护层为镀锌铁皮。太阳能给水管保温层厚度为 30mm.二、强、弱电设计说明：1、本工程供电电压为 380V，住户用电电压为 220V。工程中电梯、走道照明为二级负荷，其余用电为三级负荷。2、导线及电管选择及敷设：所有住户配电箱出线均采纳 BV-450/750V-3*2.5 mm2 铜芯塑料绝缘线穿管 PVC 塑料管敷设暗敷。3、建筑物防雷，接地系统及安全措施： 1） 本工程年估计雷击次数为 0.06 次/a，防雷等级按三类设计。2）接闪器：在屋顶采纳 ψ10 热镀锌圆钢作避雷带，屋顶避雷带连接线网格不大于20m*20m 或 24m*16m， 3）...
