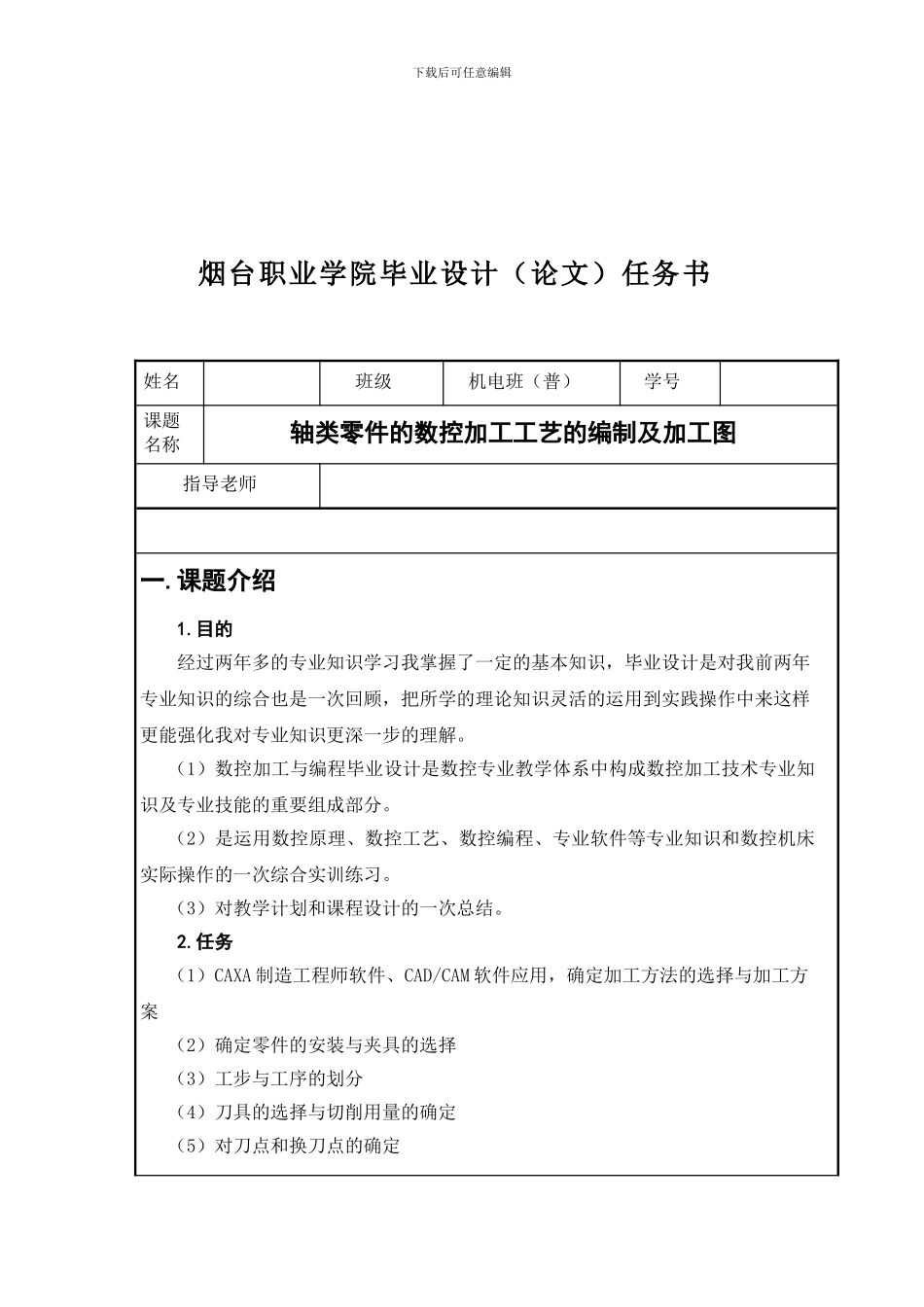

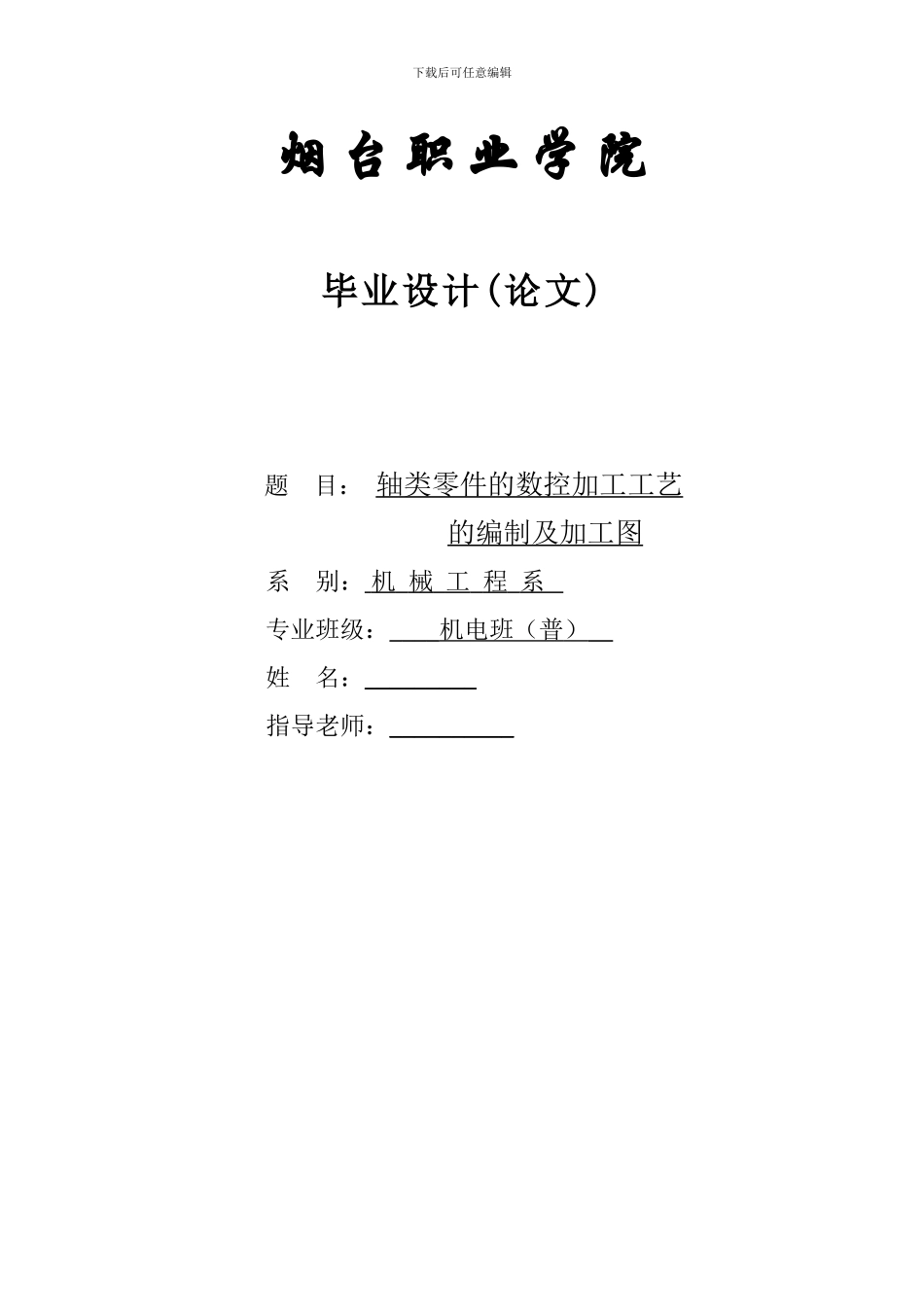

下载后可任意编辑烟台职业学院毕业设计(论文)题 目： 轴类零件的数控加工工艺的编制及加工图系 别： 机 械 工 程 系 专业班级：____ 机电班（普 ） __ 姓 名：_________指导老师：__________下载后可任意编辑烟台职业学院毕业设计（论文）任务书姓名班级机电班（普）学号课题名称轴类零件的数控加工工艺的编制及加工图指导老师一.课题介绍1.目的经过两年多的专业知识学习我掌握了一定的基本知识，毕业设计是对我前两年专业知识的综合也是一次回顾，把所学的理论知识灵活的运用到实践操作中来这样更能强化我对专业知识更深一步的理解。（1）数控加工与编程毕业设计是数控专业教学体系中构成数控加工技术专业知识及专业技能的重要组成部分。（2）是运用数控原理、数控工艺、数控编程、专业软件等专业知识和数控机床实际操作的一次综合实训练习。（3）对教学计划和课程设计的一次总结。 2.任务（1）CAXA 制造工程师软件、CAD/CAM 软件应用，确定加工方法的选择与加工方案（2）确定零件的安装与夹具的选择（3）工步与工序的划分（4）刀具的选择与切削用量的确定（5）对刀点和换刀点的确定下载后可任意编辑（6）加工路线的确定（7）编程误差及其控制（8）通过编程及加工出满足题目所要求精度的零件3.拟重点解决的问题（1）零件的装夹 （2）刀具的对刀（3）工艺路线的制订 （4）工序与工步的划分（5）刀具的选择 （6）切削用量的确定 （7）自动加工软件的应用，手工车削加工程序的编写 （8）机床的熟练操作二.主要内容1.主要技术指标（1）以小批量生产条件编程。（2）不准用砂布及锉刀等修饰表面③。（3）未注倒角采纳 0.5×45o。 （4）未注公差尺寸按 GB1804-M。2.设计方案、设计方法、设计手段（1）设计方案直接用三爪卡盘装夹,加工螺纹一端,再调头加工圆弧一端. ① 装夹工件右端约 40 mm 处,用 90 硬质合金外圆车刀手动平端面 1mm,再换右端面外圆车刀用 G71 指令加工至 фE×10mm,再换切槽刀切槽 5×1.5mm,然后换螺纹刀加工螺纹。 ②将工件调头用铁皮将切槽处包住装夹该处, 先用车刀手动平端面约 18mm,再用外圆车刀 G71指令加工至 5×1.5mm 点。（注：设计方案的具体装夹图见开题报告。）（2）设计方法① 先对图纸进行分析确定该零件适合在哪类型的数控机床上加工比较合理 ②再根据我两年来所学的专为业知识对零件进行工艺分析 ③最后编写加工程序并对下载后可任意编辑它进行校验 ④校验无误后即可进...
