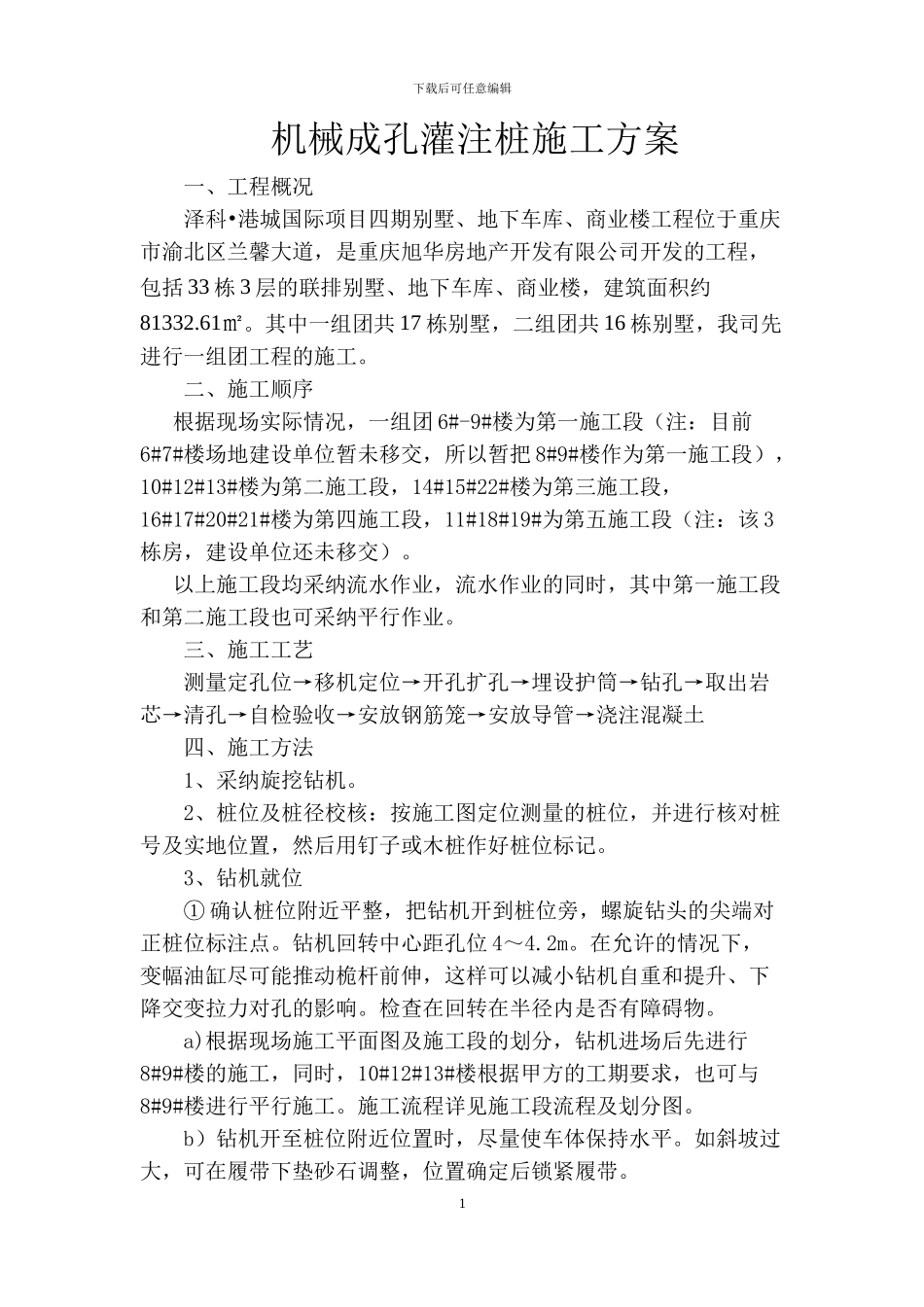

下载后可任意编辑机械成孔灌注桩施工方案一、工程概况泽科•港城国际项目四期别墅、地下车库、商业楼工程位于重庆市渝北区兰馨大道，是重庆旭华房地产开发有限公司开发的工程，包括 33 栋 3 层的联排别墅、地下车库、商业楼，建筑面积约81332.61㎡。其中一组团共 17 栋别墅，二组团共 16 栋别墅，我司先进行一组团工程的施工。二、施工顺序根据现场实际情况，一组团 6#-9#楼为第一施工段（注：目前6#7#楼场地建设单位暂未移交，所以暂把 8#9#楼作为第一施工段），10#12#13#楼为第二施工段，14#15#22#楼为第三施工段，16#17#20#21#楼为第四施工段，11#18#19#为第五施工段（注：该 3栋房，建设单位还未移交）。以上施工段均采纳流水作业，流水作业的同时，其中第一施工段和第二施工段也可采纳平行作业。三、施工工艺测量定孔位→移机定位→开孔扩孔→埋设护筒→钻孔→取出岩芯→清孔→自检验收→安放钢筋笼→安放导管→浇注混凝土四、施工方法1、采纳旋挖钻机。2、桩位及桩径校核：按施工图定位测量的桩位，并进行核对桩号及实地位置，然后用钉子或木桩作好桩位标记。3、钻机就位① 确认桩位附近平整，把钻机开到桩位旁，螺旋钻头的尖端对正桩位标注点。钻机回转中心距孔位 4～4.2m。在允许的情况下，变幅油缸尽可能推动桅杆前伸，这样可以减小钻机自重和提升、下降交变拉力对孔的影响。检查在回转在半径内是否有障碍物。a)根据现场施工平面图及施工段的划分，钻机进场后先进行8#9#楼的施工，同时，10#12#13#楼根据甲方的工期要求，也可与8#9#楼进行平行施工。施工流程详见施工段流程及划分图。b）钻机开至桩位附近位置时，尽量使车体保持水平。如斜坡过大，可在履带下垫砂石调整，位置确定后锁紧履带。1下载后可任意编辑c）回转上车和操作变幅油缸精确对位，点动触摸屏的回转转置零按钮；打开桅杆铅直状态自动调节，如钻头离孔中心点过高，可浮动下降钻杆，使施工时钻具更容易对位。② 开钻。扳动主卷扬提升手柄，提起钻头离开孔口一段高度后停止。扳动上车回转开关使上车回转，转到倒土位置停止。扳动手柄，动力头反转把渣甩出。卸去短螺旋钻头，换上普通钻斗加扩孔器继续钻进。③ 埋设护筒。钻进到可下护筒深度时，用副卷扬吊装护筒到孔内，再次用经纬仪和十字叉校核桩位与护筒中心位是否一至。若不一致，螺动护筒对下桩位，校正后在护筒外围填上夯实。把钻头尖落至与护筒上平面中心点时深度仪设零。④ 钻进。在操纵动力头作钻孔...
