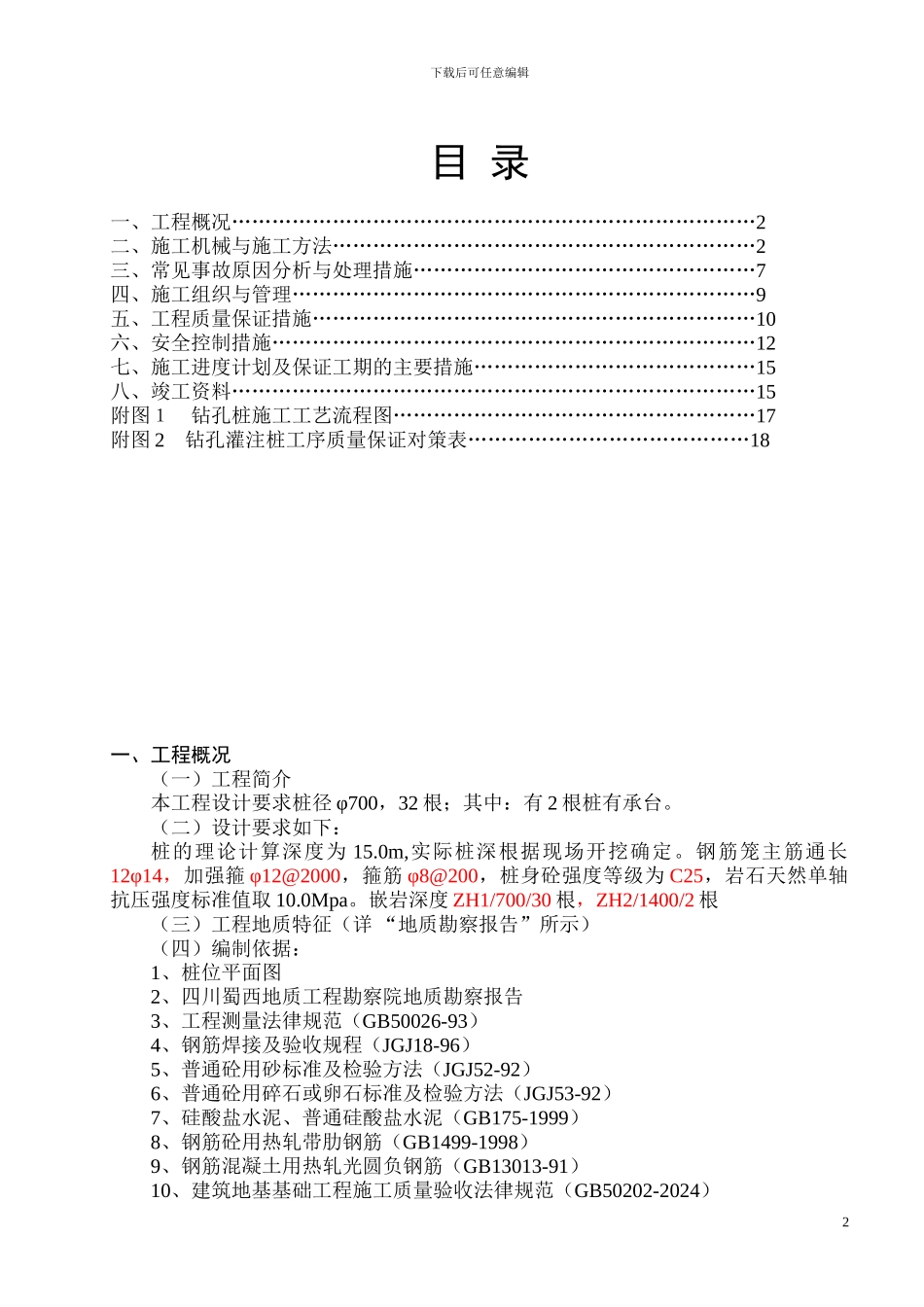

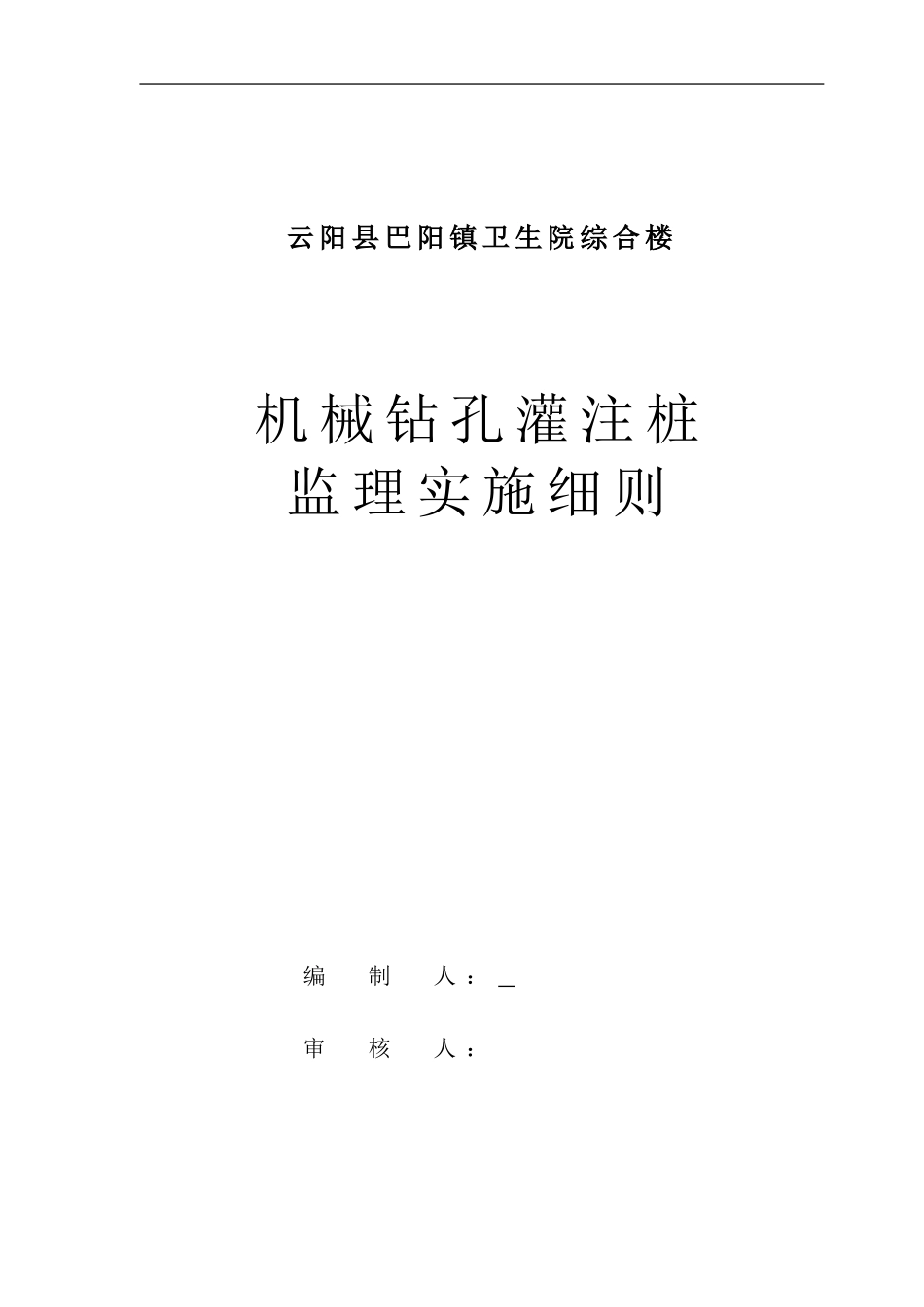

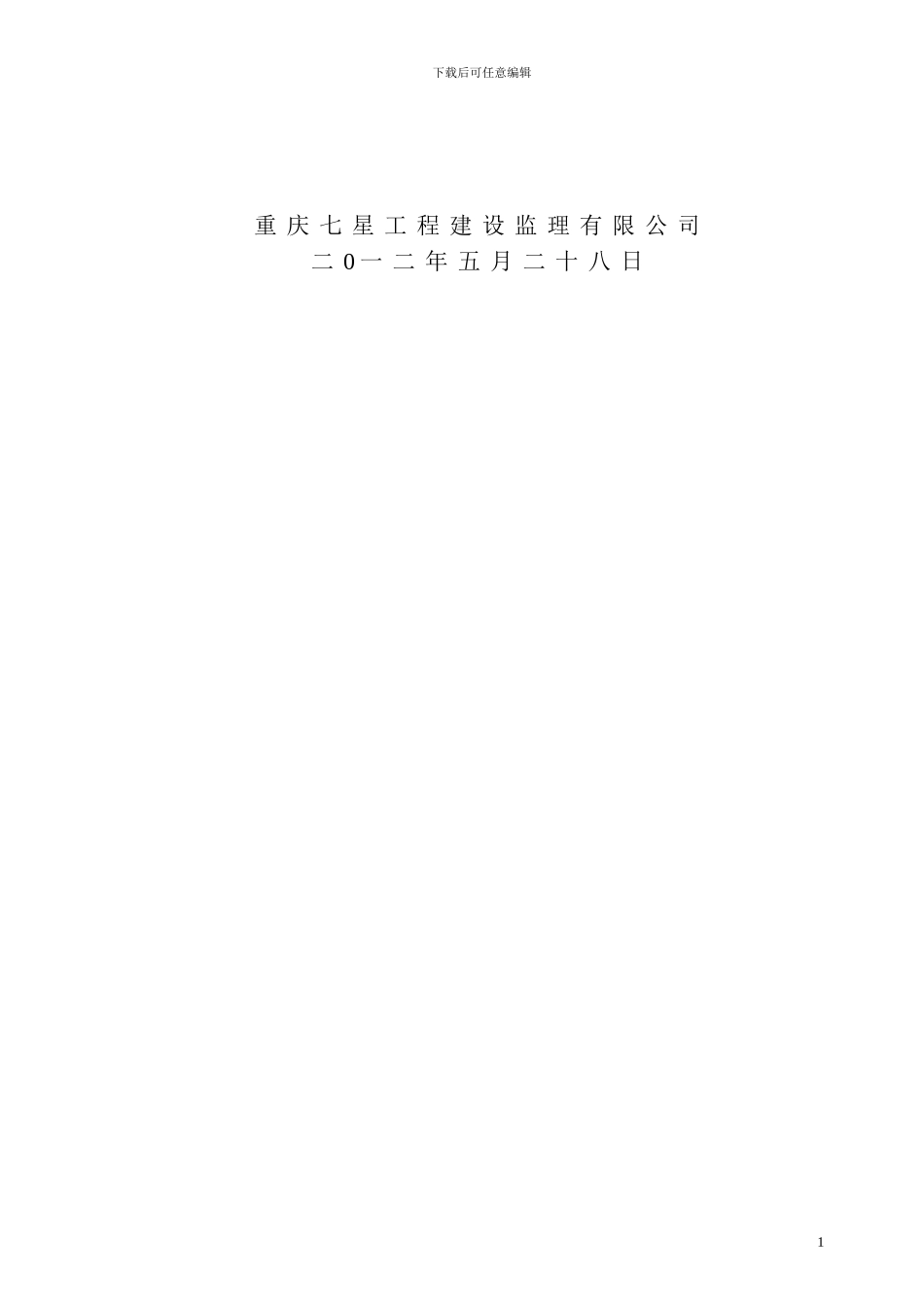

云 阳 县 巴 阳 镇 卫 生 院 综 合 楼机 械 钻 孔 灌 注 桩监 理 实 施 细 则编 制 人 : 审 核 人 :下载后可任意编辑重 庆 七 星 工 程 建 设 监 理 有 限 公 司二 0 一 二 年 五 月 二 十 八 日1下载后可任意编辑目 录一、工程概况……………………………………………………………………2二、施工机械与施工方法………………………………………………………2三、常见事故原因分析与处理措施……………………………………………7四、施工组织与管理……………………………………………………………9五、工程质量保证措施…………………………………………………………10六、安全控制措施………………………………………………………………12七、施工进度计划及保证工期的主要措施……………………………………15八、竣工资料……………………………………………………………………15附图1 钻孔桩施工工艺流程图………………………………………………17附图 2 钻孔灌注桩工序质量保证对策表……………………………………18一、工程概况(一)工程简介本工程设计要求桩径 φ700,32 根;其中:有 2 根桩有承台。(二)设计要求如下:桩的理论计算深度为 15.0m,实际桩深根据现场开挖确定。钢筋笼主筋通长12φ14,加强箍 φ12@2000,箍筋 φ8@200,桩身砼强度等级为 C25,岩石天然单轴抗压强度标准值取 10.0Mpa。嵌岩深度 ZH1/700/30 根,ZH2/1400/2 根(三)工程地质特征(详 “地质勘察报告”所示)(四)编制依据:1、桩位平面图2、四川蜀西地质工程勘察院地质勘察报告3、工程测量法律规范(GB50026-93)4、钢筋焊接及验收规程(JGJ18-96)5、普通砼用砂标准及检验方法(JGJ52-92)6、普通砼用碎石或卵石标准及检验方法(JGJ53-92)7、硅酸盐水泥、普通硅酸盐水泥(GB175-1999)8、钢筋砼用热轧带肋钢筋(GB1499-1998)9、钢筋混凝土用热轧光圆负钢筋(GB13013-91)10、建筑地基基础工程施工质量验收法律规范(GB50202-2024)2下载后可任意编辑二、施工机械与施工方法(一)工艺流程见附图(二)钻孔桩施工方法1、放样定位:依据甲方提供的现场建筑定位点测放桩位,在测定的桩位中心处打入木桩作为标志。2、护筒施工护筒采纳 5mm 钢板卷制护筒制作,规格直径比设计径大 100mm,高度 1.2~1.5m。孔口护筒采纳人工挖埋。即先以桩位中心点为圆心,人工开挖一个比护筒直径...
