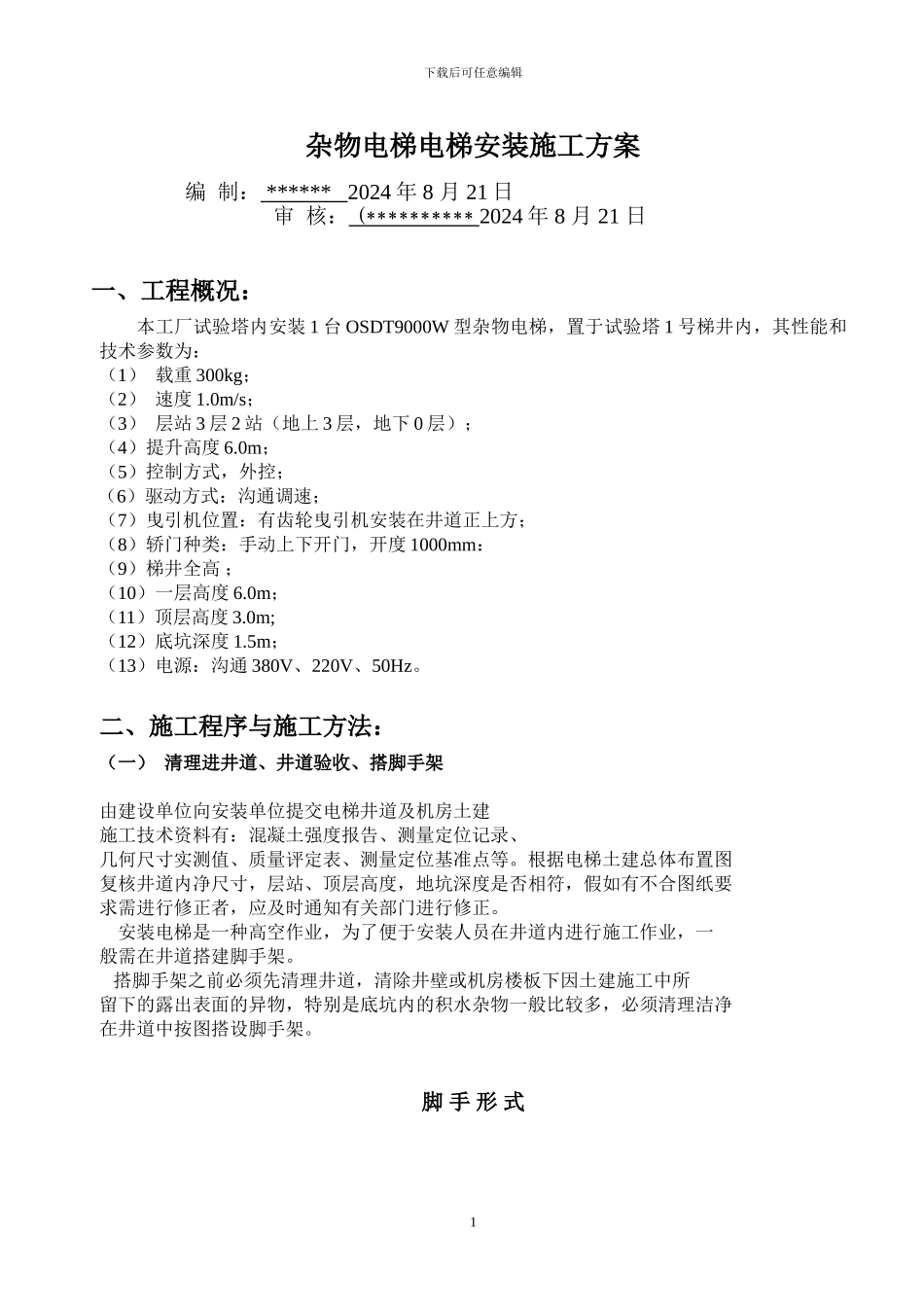

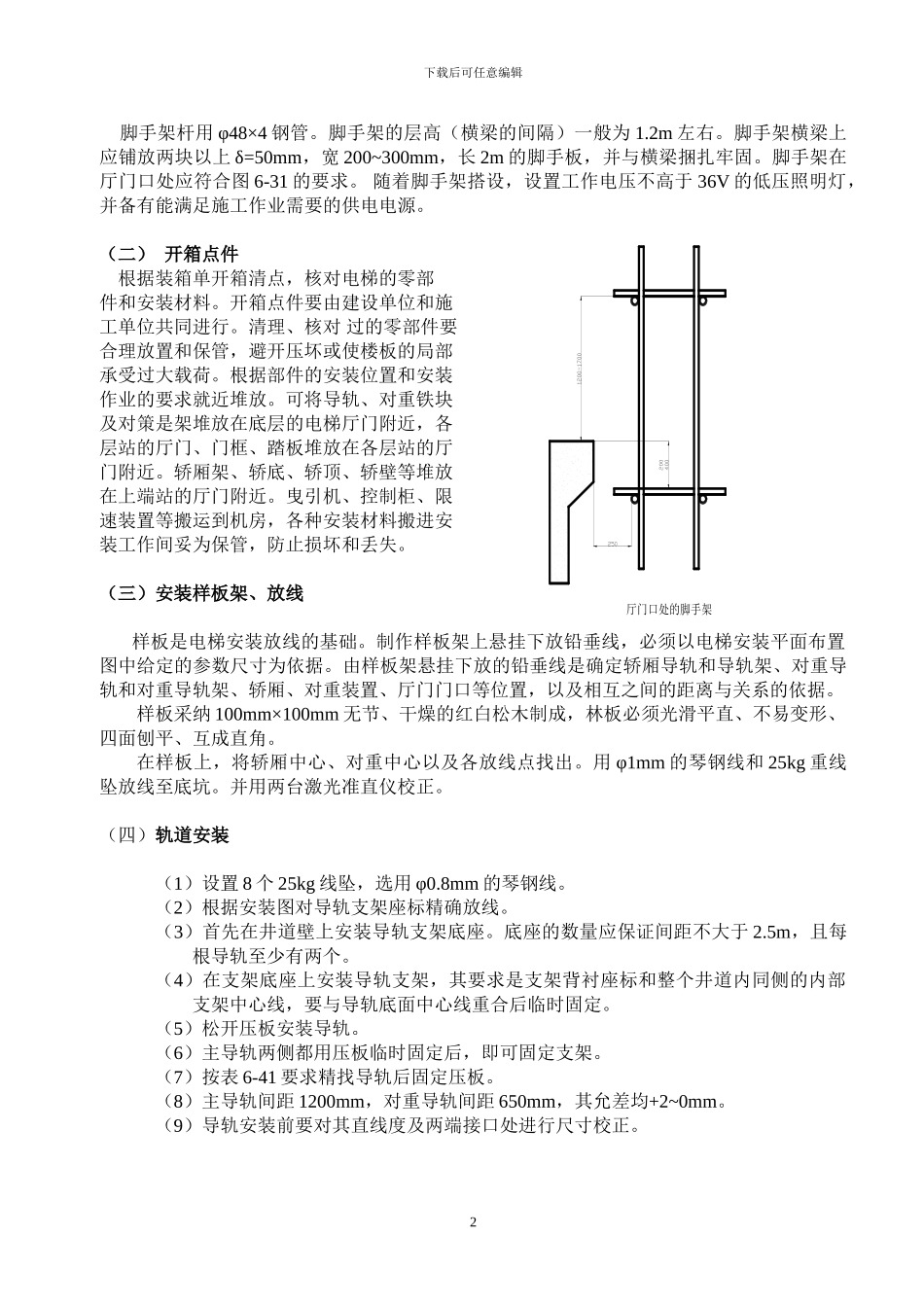

下载后可任意编辑杂物电梯电梯安装施工方案一、工程概况：本工厂试验塔内安装 1 台 OSDT9000W 型杂物电梯，置于试验塔 1 号梯井内，其性能和技术参数为：（1） 载重 300kg；（2） 速度 1.0m/s；（3） 层站 3 层 2 站（地上 3 层，地下 0 层）； （4）提升高度 6.0m；（5）控制方式，外控；（6）驱动方式：沟通调速；（7）曳引机位置：有齿轮曳引机安装在井道正上方；（8）轿门种类：手动上下开门，开度 1000mm：（9）梯井全高 ；（10）一层高度 6.0m；（11）顶层高度 3.0m;（12）底坑深度 1.5m；（13）电源：沟通 380V、220V、50Hz。二、施工程序与施工方法：（一） 清理进井道、井道验收、搭脚手架 由建设单位向安装单位提交电梯井道及机房土建施工技术资料有：混凝土强度报告、测量定位记录、几何尺寸实测值、质量评定表、测量定位基准点等。根据电梯土建总体布置图复核井道内净尺寸，层站、顶层高度，地坑深度是否相符，假如有不合图纸要求需进行修正者，应及时通知有关部门进行修正。 安装电梯是一种高空作业，为了便于安装人员在井道内进行施工作业，一般需在井道搭建脚手架。 搭脚手架之前必须先清理井道，清除井壁或机房楼板下因土建施工中所留下的露出表面的异物，特别是底坑内的积水杂物一般比较多，必须清理洁净在井道中按图搭设脚手架。脚 手 形 式 编 制： ****** 2024 年 8 月 21 日审 核： (********** 2024 年 8 月 21 日1下载后可任意编辑 脚手架杆用 φ48×4 钢管。脚手架的层高（横梁的间隔）一般为 1.2m 左右。脚手架横梁上应铺放两块以上 δ=50mm，宽 200~300mm，长 2m 的脚手板，并与横梁捆扎牢固。脚手架在厅门口处应符合图 6-31 的要求。 随着脚手架搭设，设置工作电压不高于 36V 的低压照明灯，并备有能满足施工作业需要的供电电源。 （二） 开箱点件 根据装箱单开箱清点，核对电梯的零部件和安装材料。开箱点件要由建设单位和施工单位共同进行。清理、核对 过的零部件要合理放置和保管，避开压坏或使楼板的局部承受过大载荷。根据部件的安装位置和安装作业的要求就近堆放。可将导轨、对重铁块及对策是架堆放在底层的电梯厅门附近，各层站的厅门、门框、踏板堆放在各层站的厅门附近。轿厢架、轿底、轿顶、轿壁等堆放在上端站的厅门附近。曳引机、控制柜、限速装置等搬运到机房，各种安装材料搬进安装工作间妥为保管，防止损坏和丢失。（三）安装样...
