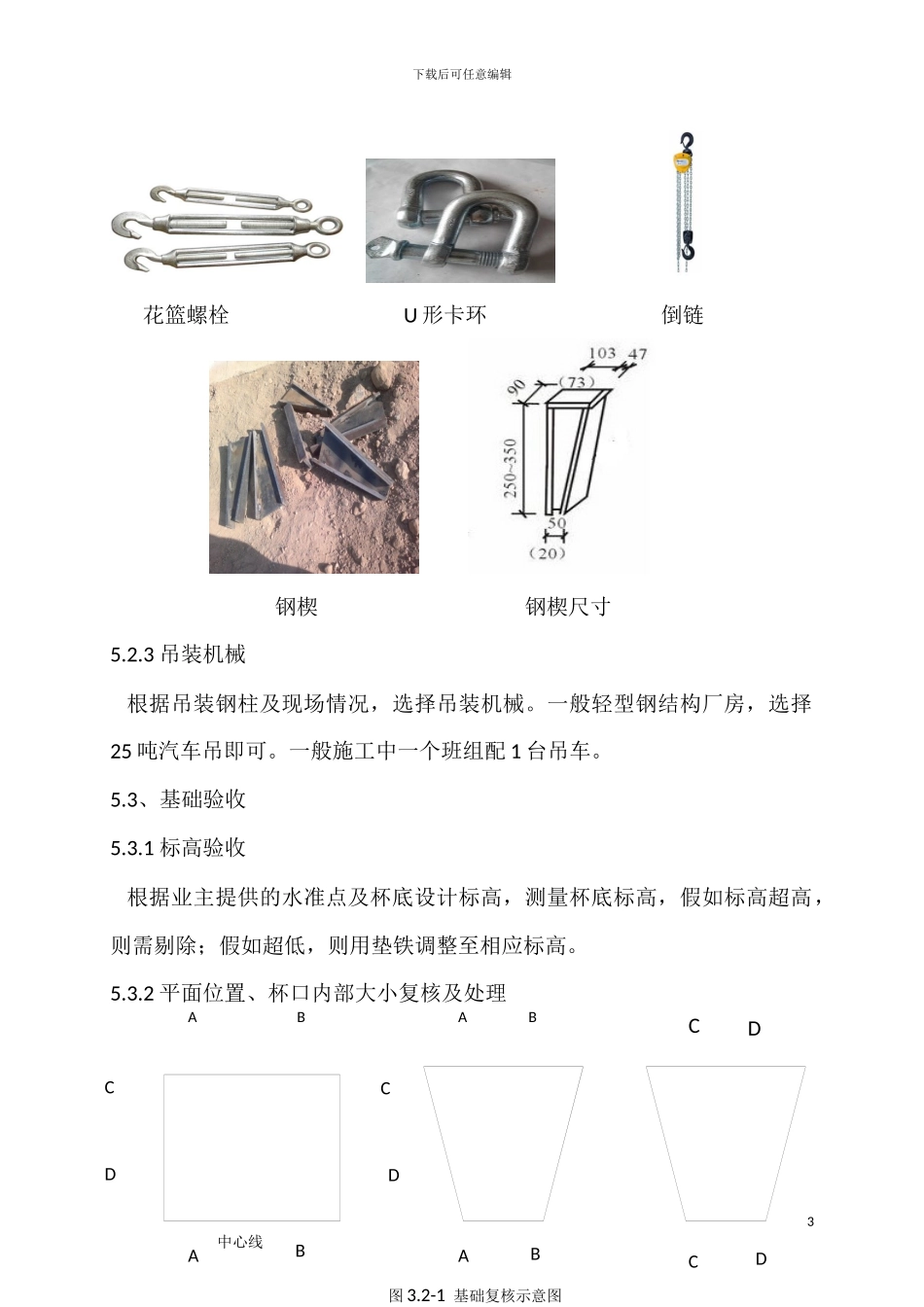

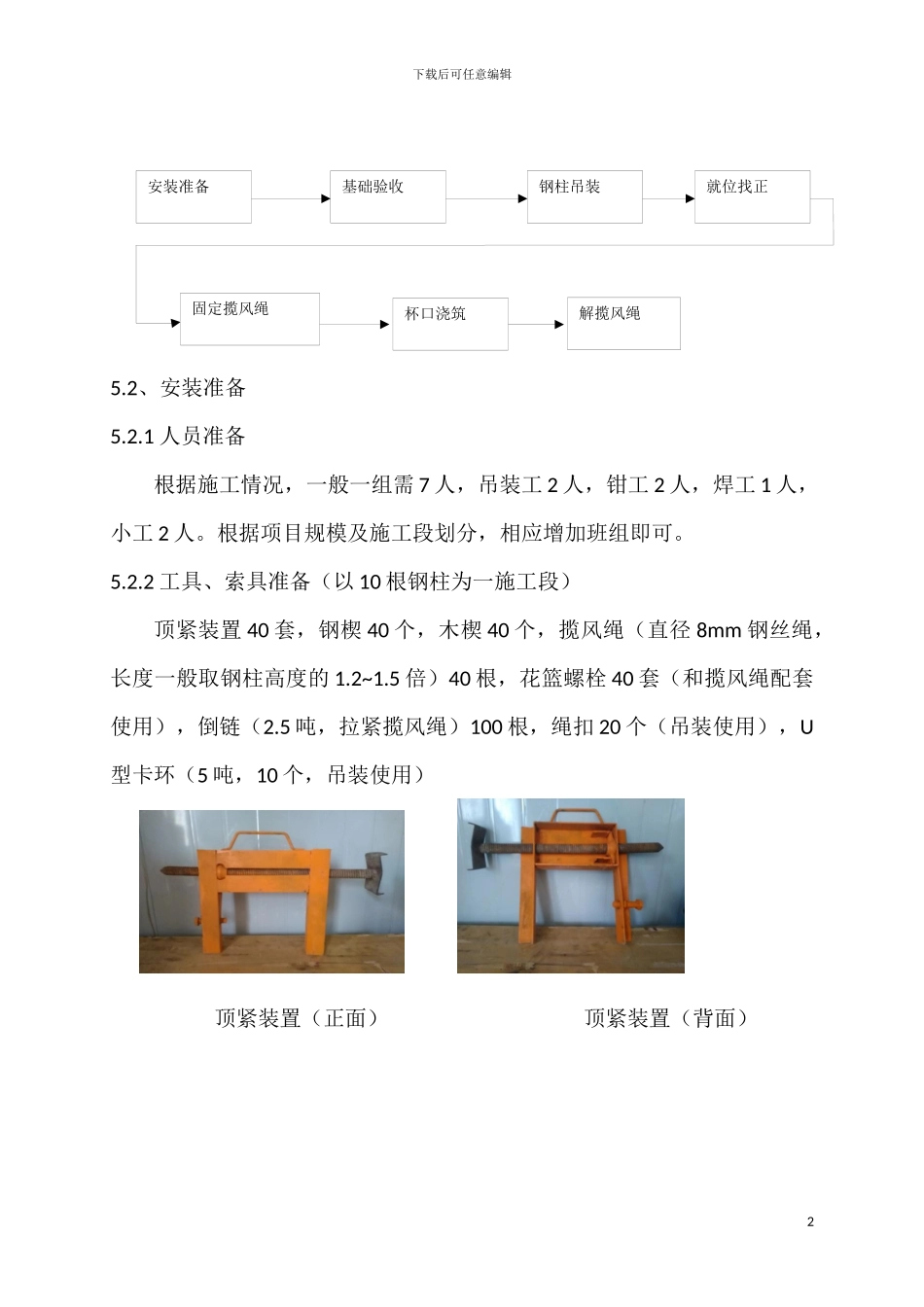

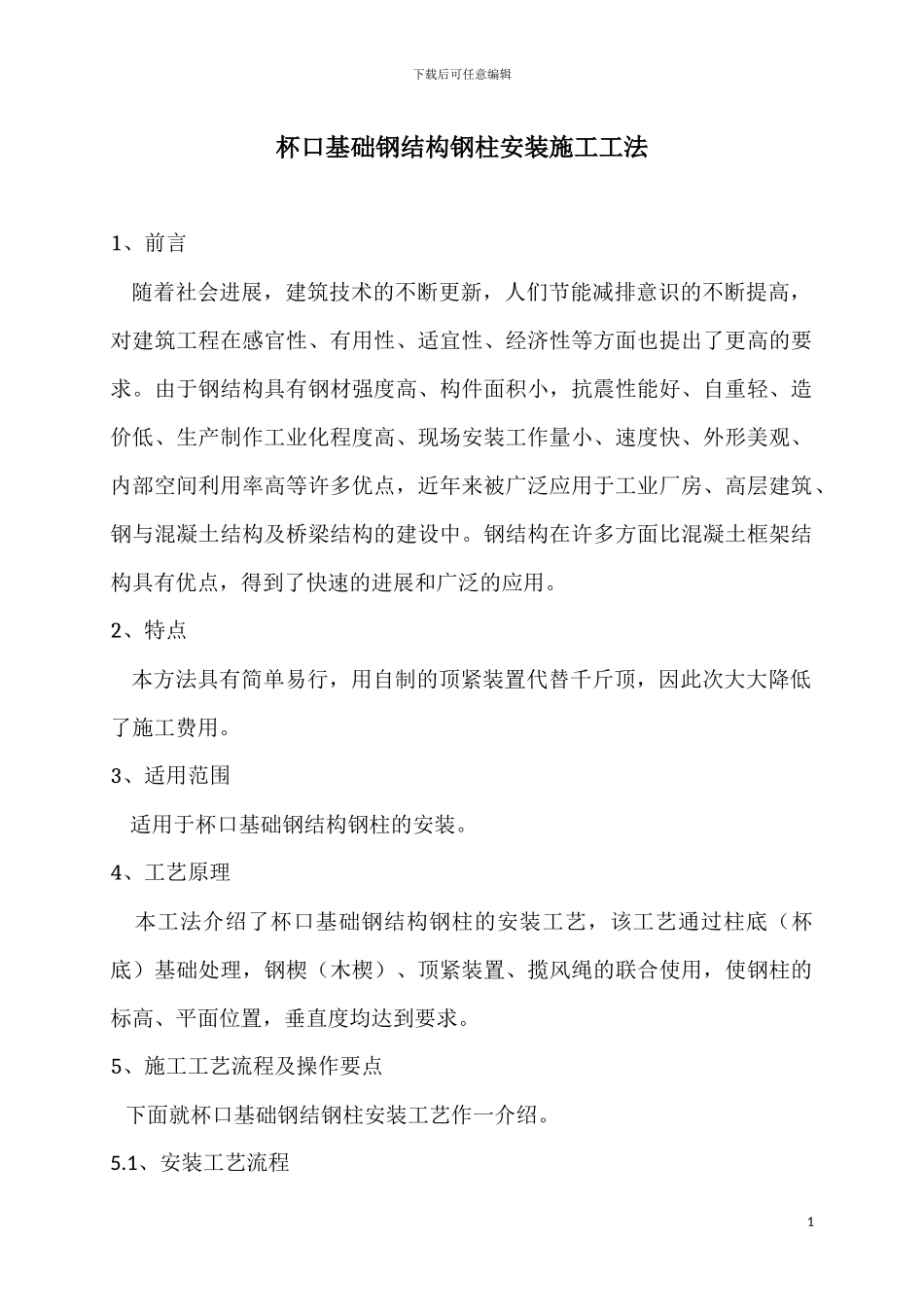

下载后可任意编辑杯口基础钢结构钢柱安装施工工法 1、前言 随着社会进展，建筑技术的不断更新，人们节能减排意识的不断提高，对建筑工程在感官性、有用性、适宜性、经济性等方面也提出了更高的要求。由于钢结构具有钢材强度高、构件面积小，抗震性能好、自重轻、造价低、生产制作工业化程度高、现场安装工作量小、速度快、外形美观、内部空间利用率高等许多优点，近年来被广泛应用于工业厂房、高层建筑、钢与混凝土结构及桥梁结构的建设中。钢结构在许多方面比混凝土框架结构具有优点，得到了快速的进展和广泛的应用。2、特点 本方法具有简单易行，用自制的顶紧装置代替千斤顶，因此次大大降低了施工费用。3、适用范围 适用于杯口基础钢结构钢柱的安装。4、工艺原理 本工法介绍了杯口基础钢结构钢柱的安装工艺，该工艺通过柱底（杯底）基础处理，钢楔（木楔）、顶紧装置、揽风绳的联合使用，使钢柱的标高、平面位置，垂直度均达到要求。5、施工工艺流程及操作要点 下面就杯口基础钢结钢柱安装工艺作一介绍。5.1、安装工艺流程1钢柱吊装安装准备基础验收就位找正固定揽风绳杯口浇筑解揽风绳下载后可任意编辑 5.2、安装准备5.2.1 人员准备根据施工情况，一般一组需 7 人，吊装工 2 人，钳工 2 人，焊工 1 人，小工 2 人。根据项目规模及施工段划分，相应增加班组即可。5.2.2 工具、索具准备（以 10 根钢柱为一施工段）顶紧装置 40 套，钢楔 40 个，木楔 40 个，揽风绳（直径 8mm 钢丝绳，长度一般取钢柱高度的 1.2~1.5 倍）40 根，花篮螺栓 40 套（和揽风绳配套使用），倒链（2.5 吨，拉紧揽风绳）100 根，绳扣 20 个（吊装使用），U型卡环（5 吨，10 个，吊装使用） 顶紧装置（正面） 顶紧装置（背面）2CDDCCDBB中心线ABAABCAD图 3.2-1 基础复核示意图下载后可任意编辑 花篮螺栓 U 形卡环 倒链 钢楔 钢楔尺寸5.2.3 吊装机械 根据吊装钢柱及现场情况，选择吊装机械。一般轻型钢结构厂房，选择25 吨汽车吊即可。一般施工中一个班组配 1 台吊车。5.3、基础验收5.3.1 标高验收 根据业主提供的水准点及杯底设计标高，测量杯底标高，假如标高超高，则需剔除；假如超低，则用垫铁调整至相应标高。5.3.2 平面位置、杯口内部大小复核及处理3钢柱顶紧装置、钢楔布置示意图钢柱下载后可任意编辑复核方法：如图 3.2-1，假设 H 型钢钢柱尺寸为 H450X350，在杯口复核相关尺寸即可。用线坠分别在定...
