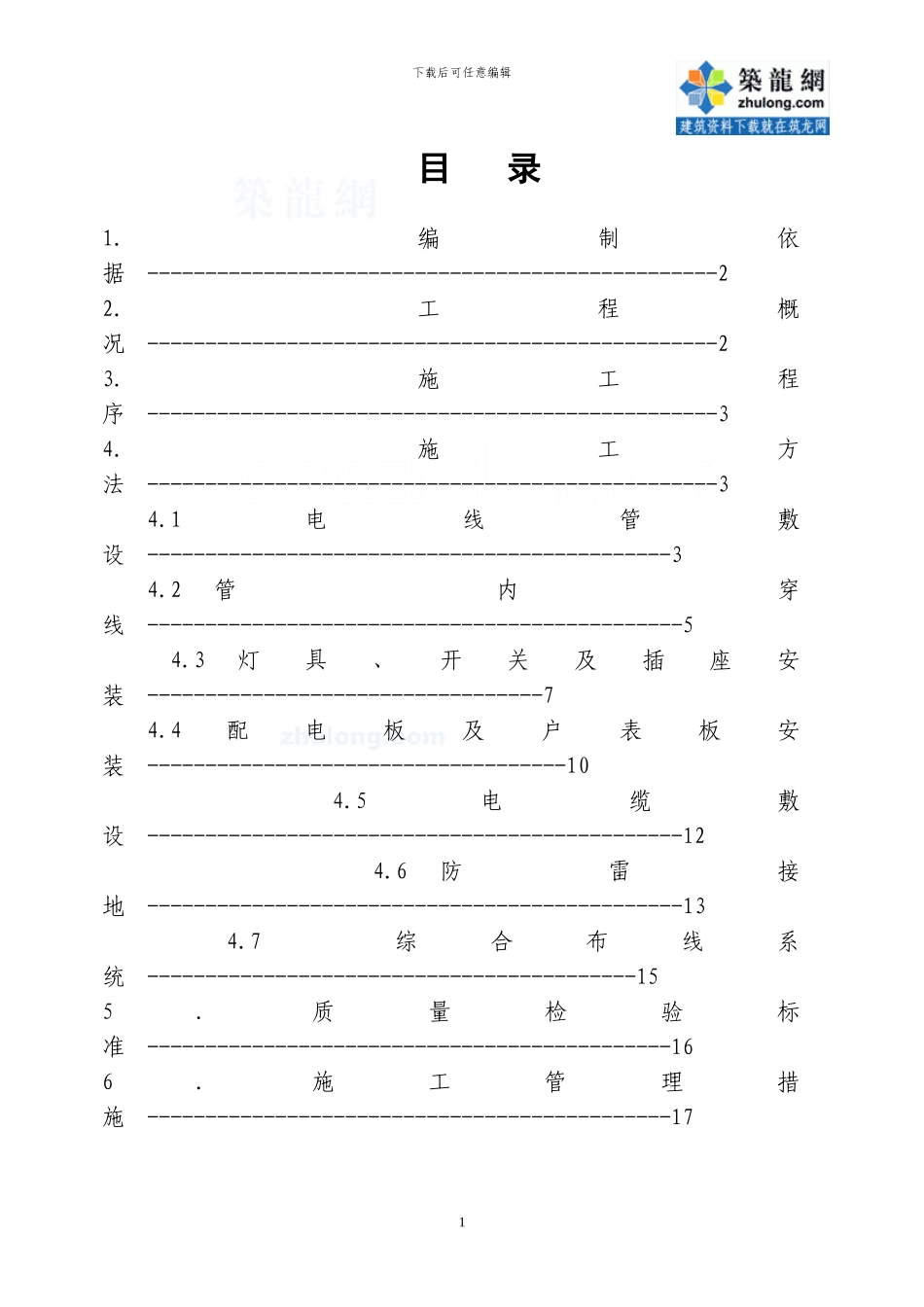

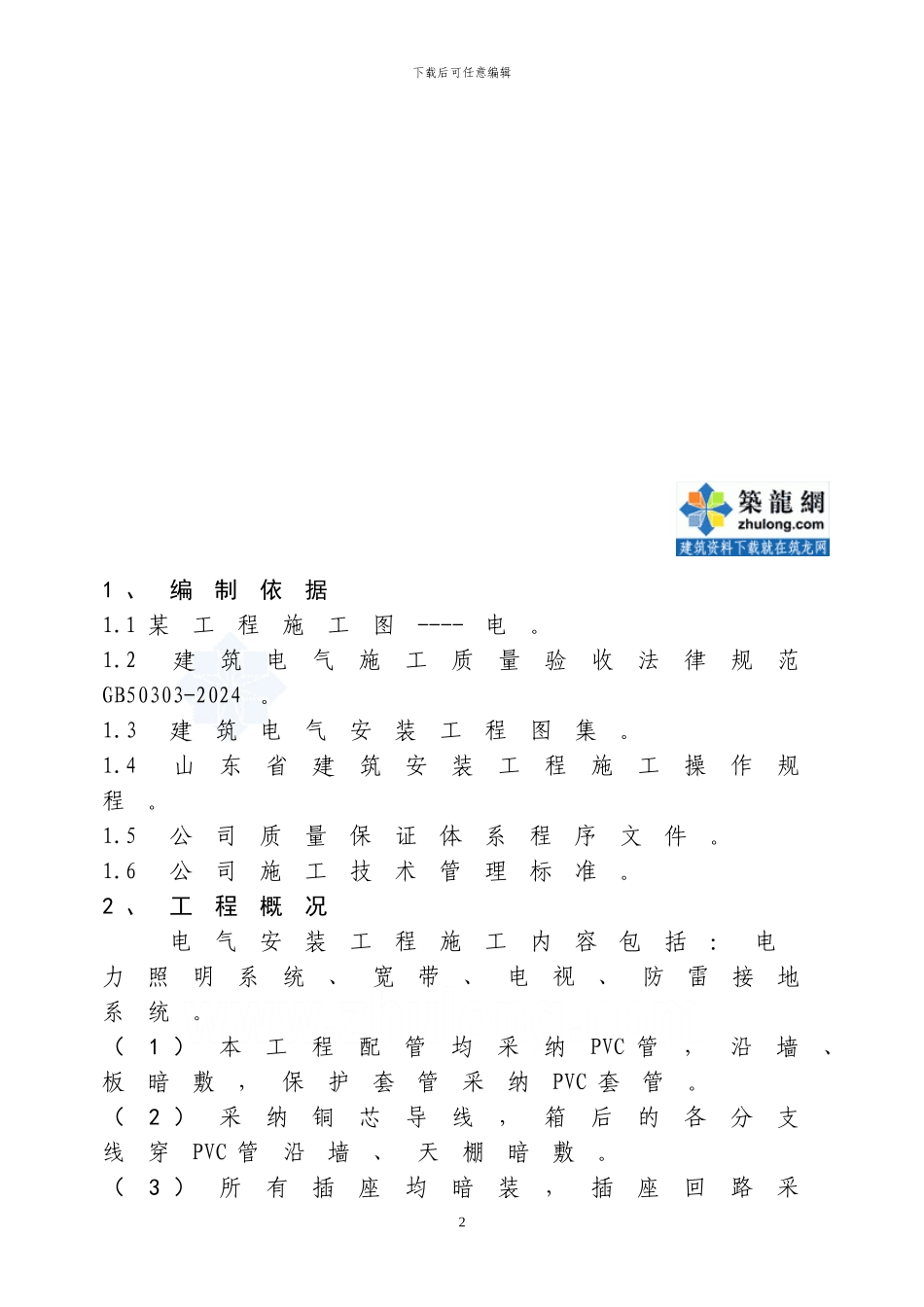

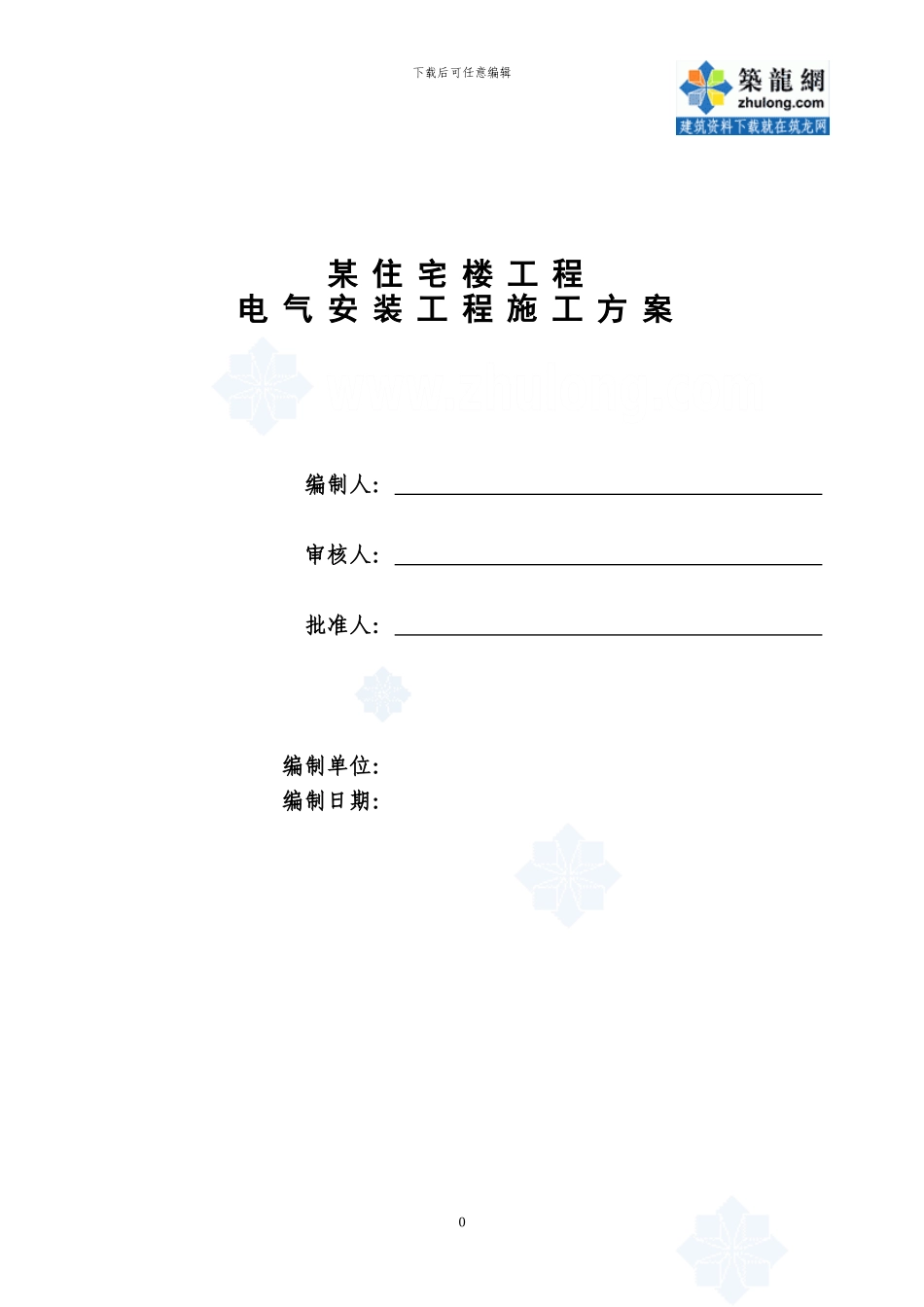

下载后可任意编辑某 住 宅 楼 工 程电 气 安 装 工 程 施 工 方 案编制人： 审核人： 批准人： 编制单位： 编制日期： 0下载后可任意编辑 目 录1. 编制依据-------------------------------------------------22. 工程概况-------------------------------------------------23. 施工程序-------------------------------------------------34. 施工方法-------------------------------------------------34.1电线管敷设---------------------------------------------34.2 管内穿线----------------------------------------------5 4.3 灯具、开关及插座安装----------------------------------74.4配电板及户表板安装------------------------------------10 4.5电缆敷设----------------------------------------------12 4.6 防雷接地----------------------------------------------13 4.7 综合布线系统------------------------------------------155．质量检验标准---------------------------------------------166．施工管理措施---------------------------------------------171下载后可任意编辑1 、编制依据1.1 某工程施工图----电。1.2 建筑电气施工质量验收法律规范GB50303-2024 。1.3 建筑电气安装工程图集。1.4 山东省建筑安装工程施工操作规程。1.5 公司质量保证体系程序文件。1.6 公司施工技术管理标准。2 、工程概况电气安装工程施工内容包括：电力照明系统、宽带、电视、防雷接地系统。（1 ）本工程配管均采纳PVC 管，沿墙、板暗敷，保护套管采纳PVC 套管。（2 ）采纳铜芯导线，箱后的各分支线穿PVC 管沿墙、天棚暗敷。（3 ）所有插座均暗装，插座回路采2下载后可任意编辑纳单相三线制，漏电动作电流不大于30mA，潮湿环境采纳防潮型。疏散指示灯和应急照明灯自带蓄电池，电晕非正常切断时电池反充电点亮灯具，各灯具应急时间不小于45分钟。高度低于2.4 米的灯具加装一根保护线（4 ）采纳铁质暗装，安装高度箱底边距地1.5 米。在电源总配电箱内装第一级电涌保护器。（5 ）采纳电缆直埋引入进户，埋深为0.8 米，进户线采纳VV22-1.0KV 电力电缆。（6 ）在屋顶采纳Φ12热镀锌圆钢作为避雷带，屋顶避雷带联结网格不大于20m*24m 或24m*16m ，凡突出屋面的所有金属构件、金属屋架、铁艺护栏等均与避雷带可靠焊接。（7 ）引下线暗装，采纳Φ12镀锌圆钢，在距室外地下1 ...
