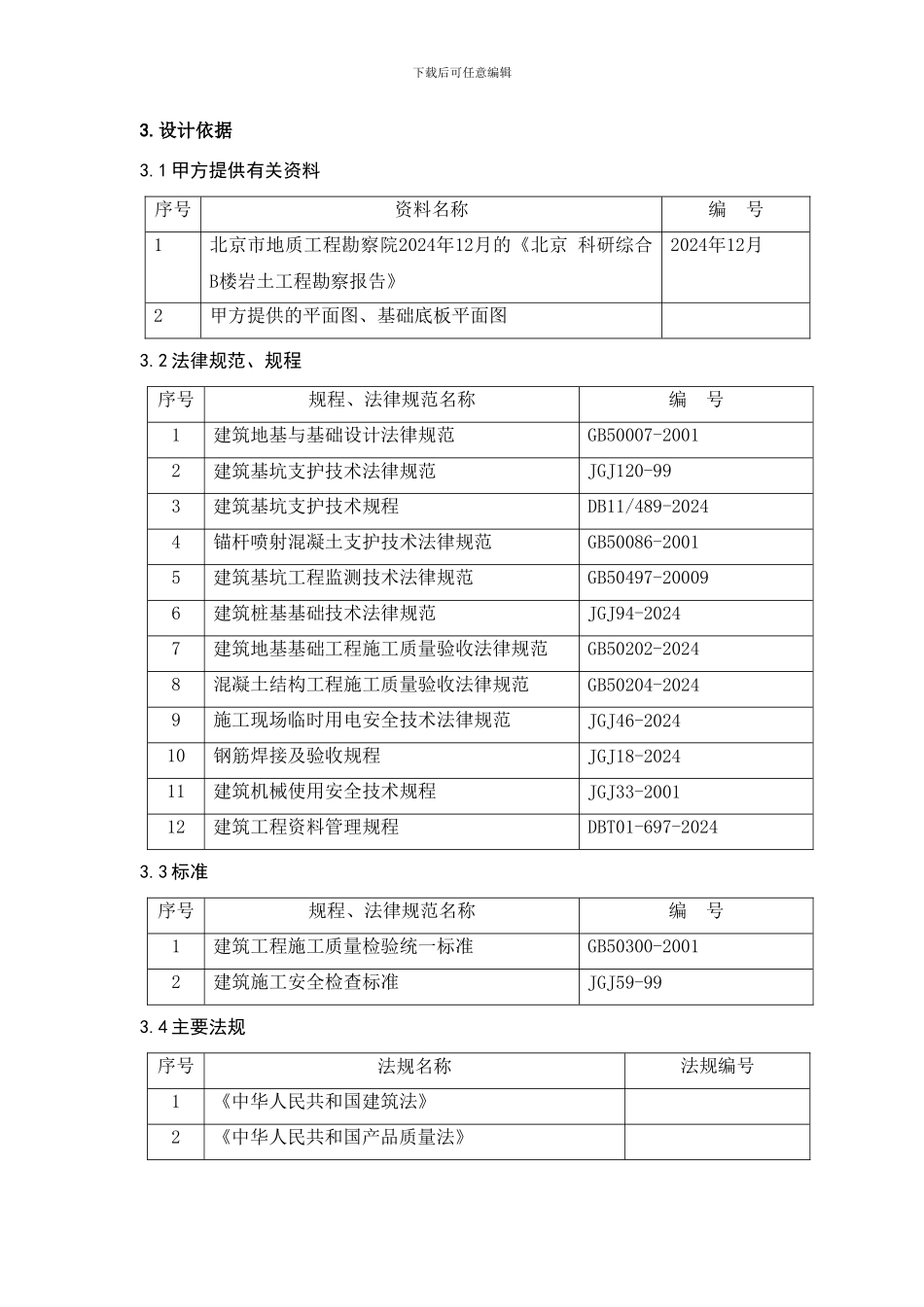

下载后可任意编辑1.工程概况北京绿创科 车坡道工程位于北京市昌平区中关村科技园东部，介山村西侧约 300m，北京市绿创环保集团有限公司院内。主楼已施工完毕，现进行汽车坡道的施工。由于坡道具有一定的坡率，深度为-9.35m～0.00m，为此考虑经济造价，结合现场设计情况，依据不同段落槽深度，仅对坡道外侧边坡进行支护。2.工程地质及水文地质条件根据北京市地质工程勘察院 2024 年 12 月的《北京绿创科研综合 B 楼岩土工程勘察报告》，在基坑开挖范围内地层情况如下。2.1 地层情况粉质粘土-粘质粉土填土①层：黄褐色，湿，稍密，含灰渣、碎石植物根系等；房渣土① 1层：杂色，稍湿，稍密，含砖块、灰渣、碎石、混凝土块等。该层总厚度 1.50-3.10m。粘质粉土②层：黄褐-褐黄色，湿-饱和，中密，含云母氧化铁；中粗砂② 1 层：黄褐色，湿，中密，含少量砾石；最大厚度为 4.10m； 卵石-圆砾③层：杂色，中密～密实，湿，最大粒径大于 10cm，一般粒径为 1-3cm，中粗砂充填；中粗砂③ 1 层：褐黄色，密实，湿；粉质粘土③ 2 层：褐黄色，湿-饱和，密实；中粗砂④层：杂色，饱和，密实；粉质粘土-重粉质粘土⑤层：褐黄色，湿，可塑；粗砂⑤ 1 层：褐黄色，密实，饱和；粘质粉土⑤ 2 层：褐黄色，密实，饱和；等。2.2 地下水情况在钻探深度 30.0m 范围内见两层地下水。第一层为潜水，埋深为 12.10-12.60m，含水层为卵石-圆砾③层和中粗砂④层；第二层为潜水，埋深为23.20-22.50m，含水层为粗砂⑤层。下载后可任意编辑3.设计依据3.1 甲方提供有关资料序号资料名称编 号1北京市地质工程勘察院2024年12月的《北京 科研综合B楼岩土工程勘察报告》2024年12月2甲方提供的平面图、基础底板平面图3.2 法律规范、规程序号规程、法律规范名称编 号1建筑地基与基础设计法律规范GB50007-20012建筑基坑支护技术法律规范JGJ120-993建筑基坑支护技术规程DB11/489-20244锚杆喷射混凝土支护技术法律规范GB50086-20015建筑基坑工程监测技术法律规范GB50497-200096建筑桩基基础技术法律规范JGJ94-20247建筑地基基础工程施工质量验收法律规范GB50202-20248混凝土结构工程施工质量验收法律规范GB50204-20249施工现场临时用电安全技术法律规范JGJ46-202410钢筋焊接及验收规程JGJ18-202411建筑机械使用安全技术规程JGJ33-200112建筑工程资料管理规程DBT01-697-20243.3 标准序号规程、法律规范名称编 号1建筑工程施工质量检验统一标准GB50300-...
