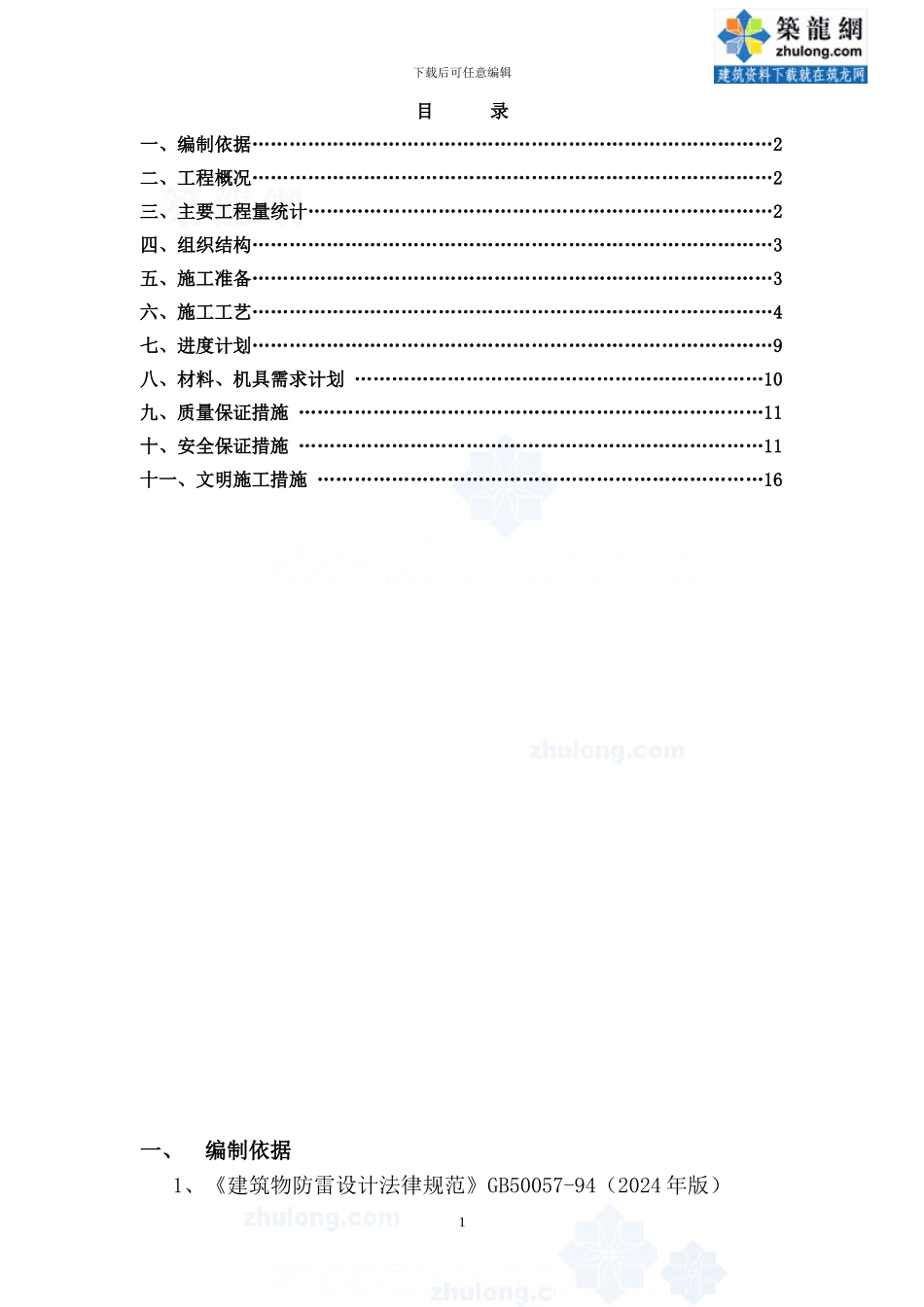

下载后可任意编辑目 录一、编制依据…………………………………………………………………………2二、工程概况…………………………………………………………………………2三、主要工程量统计…………………………………………………………………2四、组织结构…………………………………………………………………………3五、施工准备…………………………………………………………………………3六、施工工艺…………………………………………………………………………4七、进度计划…………………………………………………………………………9八、材料、机具需求计划 …………………………………………………………10九、质量保证措施 …………………………………………………………………11十、安全保证措施 …………………………………………………………………11十一、文明施工措施 ………………………………………………………………16一、编制依据1、《建筑物防雷设计法律规范》GB50057-94（2024 年版）1下载后可任意编辑2、《建筑电气工程质量验收法律规范》GB50343-20243、《建筑物电子信息系统防雷技术法律规范》GB50343-20244、《防雷接地工程与等电位联结》5、05D10 标准图集6 、 《 电 气 装 置 安 装 工 程 接 地 装 置 施 工 及 验 收 法 律 规范》GB50169-20247、接地网提前施工部分（60-B4631S-D0101）8、沟通配电装置接地（60-B4631S-D0114）9、沟通滤波器场接地（60-B4631S-D0115）10、换流变区域接地（60-B4631S-D0116）二、工程概况本工程主地网以水平接地体为主，垂直接地极为辅。全站接地网图中点划线部分表示换流站本期需要上的主接地网三．主要工程量统计：序号分项工程内容单位单位备注1土石方开挖m3130002水平接地敷设m220003垂直接地体根3114接地体焊接点处42005接地沟回填m313000四、 组织结构五、 施工准备1、技术准备（1）施工图纸和技术资料齐全。（2）施工方案编制完毕并经审批。（3）施工前应组织参加施工的人员熟悉图纸、方案，并进行安全、技术交底。2、材料2项目部经理：项目总工：施工队长：质 量：安 全：下载后可任意编辑（1）接地装置主材：扁钢、钢管等的规格型号符合设计要求，且全部为镀锌材料，产品有材质证明及产品出厂合格证。（2）辅料有各种管箍等均为镀锌制品。（3）电焊条、沥青漆等。3、机具设备及劳动力准备：所有设备均在有效期内，焊工、电工均要有相应的...
