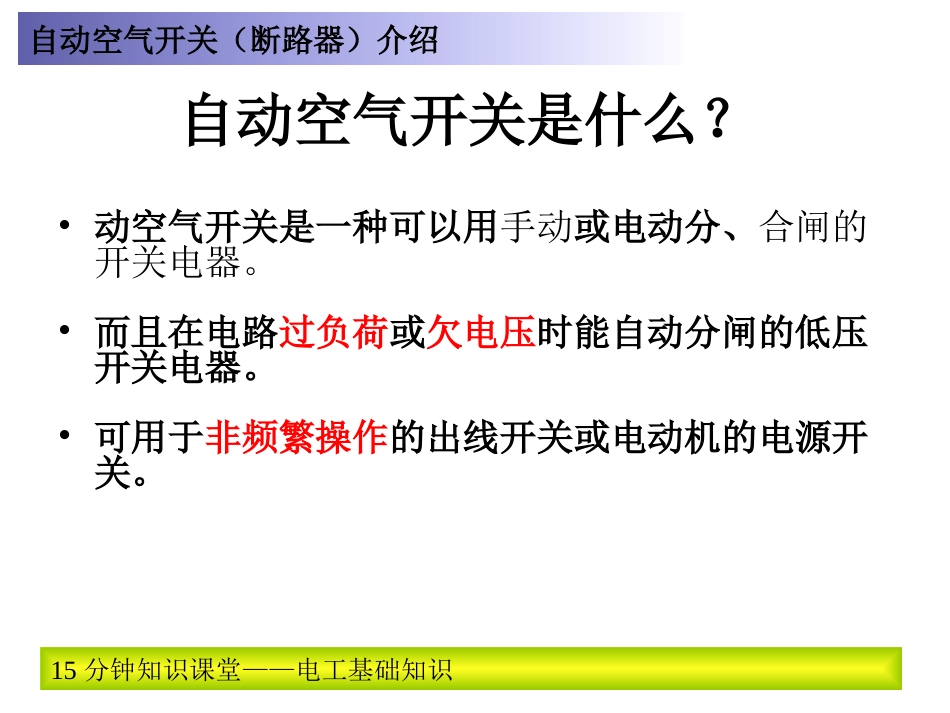

自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识维修部：欧阳威自动空气开关是什么？•动空气开关是一种可以用手动或电动分、合闸的开关电器。•而且在电路过负荷或欠电压时能自动分闸的低压开关电器。•可用于非频繁操作的出线开关或电动机的电源开关。自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识自动空气开关介绍自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识1自动空气开关能对电路有几种保护功能？2欠压跳闸后，电压恢复后能否自动合闸？自动空气开关介绍自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识1自动空气开关能对电路有几种保护功能？断路、过流、过热、个别型号有欠压保护功能。2欠压跳闸后，电压恢复后能否自动合闸？必须要手动恢复，电压正常只是合闸的条件。自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识电路原理图过流、欠压保护原理自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识过热保护原理自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识自动空气开关的分类–1．按极数分：单极．两极和三极–2．按保护形式分：电磁脱扣器式．热脱扣器式．复合脱扣器式（常用）和无脱扣器式。–3．按全分断时间分：一般和快速式（先于脱扣机构动作，脱扣时间在0.02秒以内）。–4．按结构型式分：塑壳式．框架式．限流式．直流快速式．灭磁式和漏电保护式。自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识一般小型断路器规格•一般小型断路器规格主要以额定电流区分6A，10A，16A，20A，25A，32A，40A，50A，63A，80A，100A等。自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识自动空气开关跳闸特点•过流瞬间跳闸：额定电流*70%*10倍•空气开关欠压保护后是不会自动恢复供电的，欠压脱扣器和热脱扣器及电磁脱扣器作用的结果都是一样的作用二杠杆，在弹簧助力的情况下使主触头分断。分断后电压恢复正常需重新合闸。电压正常只是一个工作条件而已。自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识空开选择计算•1、首先计算各分支电流的值①纯电阻性负载，公式：I=P/U：I=功率/220v。•②感性负载，一般感性负载，按照其注明负载计算出来的功率在翻一倍。I=功率/220v*2。为了确保安全可靠，电气部件的额定电流一般应大于2倍所需的最大负荷电流。自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识自动空气开关•自动空气开关的作用主要是短路和过载自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识DZ47-63（C/D）XX型自动空气开关–DZ：塑料外壳断路器。–47：设计序号。–63：该系列断路器最大容量为63A。–主要用于交流50Hz，额定电压至400V电路中。–C型是照明配电用的.–D型是工业设备(机器)变压器,电机等配电用的.自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识DZ47-63（C/D）XX例–DZ47LE-32C20–DZ-塑料外壳式断路器，–47-设计序号，–LE-带漏电保护，–32-壳架等级最大为32A，–C20-额定电流为20A。自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识DZ47-63（C/D）XX例DZ47-60C32–不带漏电保护功能，额定电流为32A的塑料外壳式断路器。自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识正泰自动空气开关–NB-63/2PC16什么断路器？–是微型空气开关及微型断路器,–NB是某厂家型号,–63是结构框架最大电流能满足63A,–2p是两极,–c16是交流16A,自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识NB1-63-3P/25A•NB1-63-3P/25A是正泰小型断路器。N是企业特征代号B小型断路器1设计序号63壳架等级额定电流3P3极25A断路器额定电流自动空气开关（断路器）介绍15分钟知识课堂——电工基础知识常熟自动空气开关•CMI系列塑料外壳式断路器特点–额定绝缘电压为800V，–适用于交流50HZ，–额定工作电压690V及以下(CMI-63为400V)，–额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。–断路器具有过载、短路和欠电压保护功能，自动空气开关（断路器）介绍15分钟知识课堂——电工...
