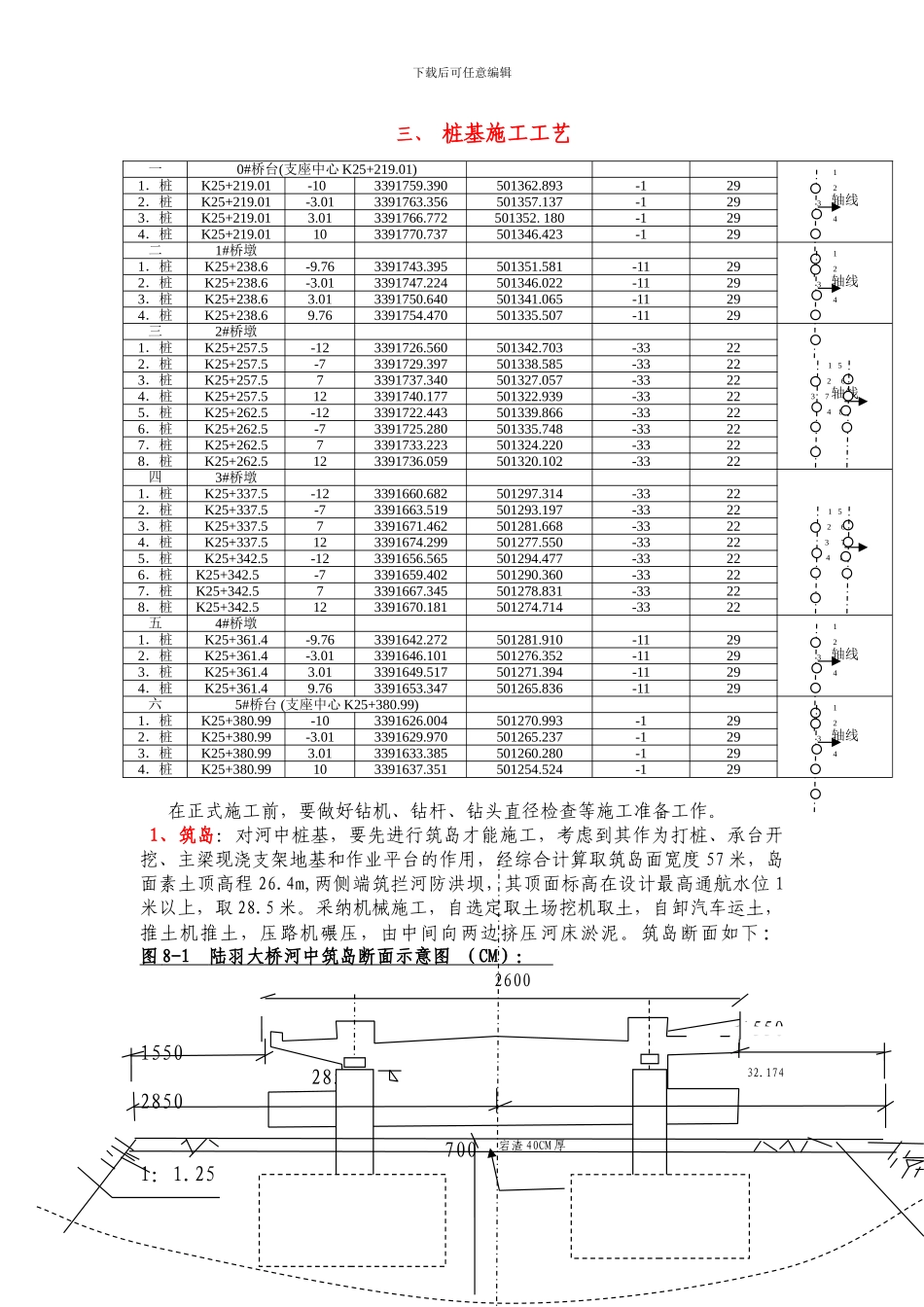

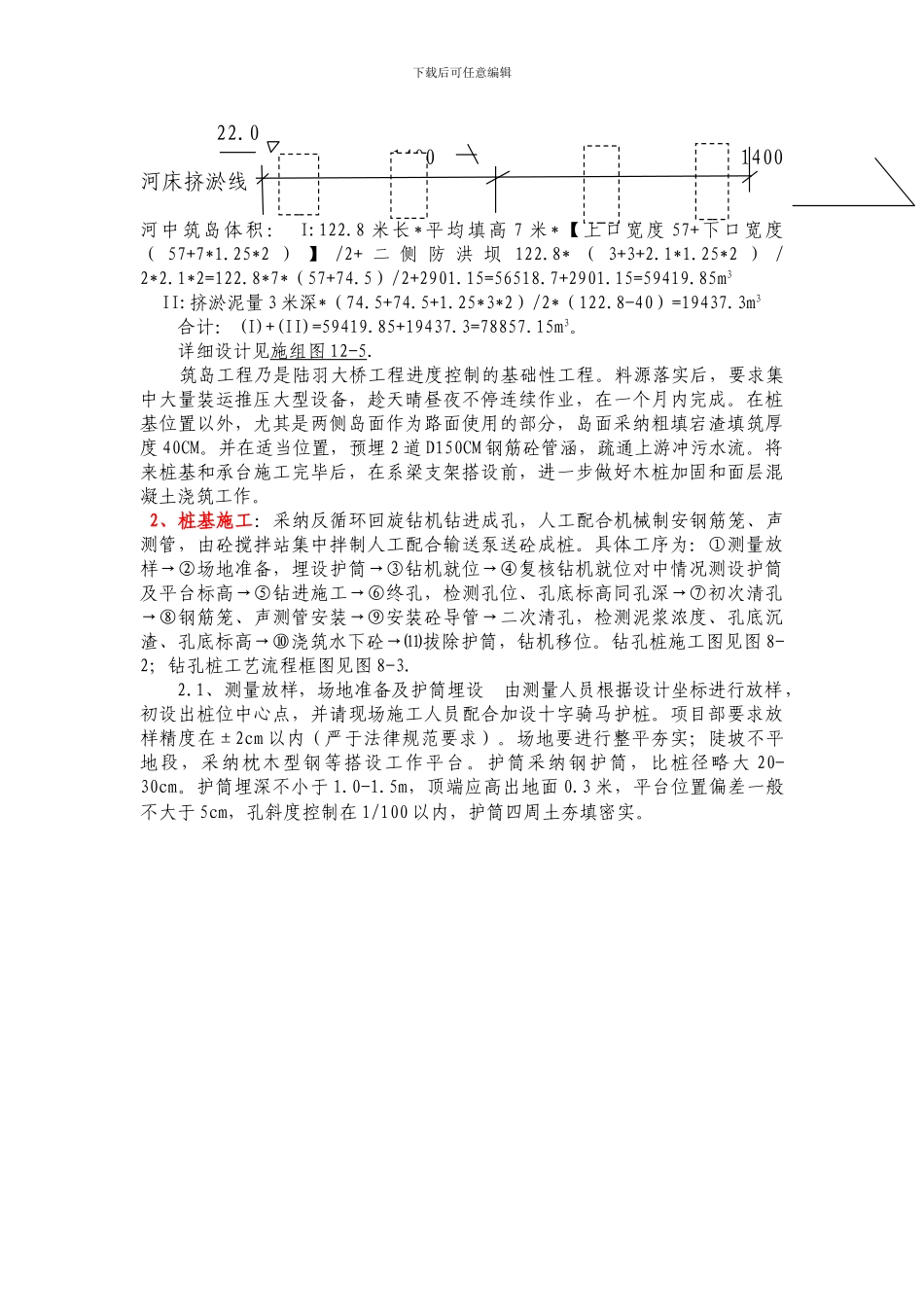

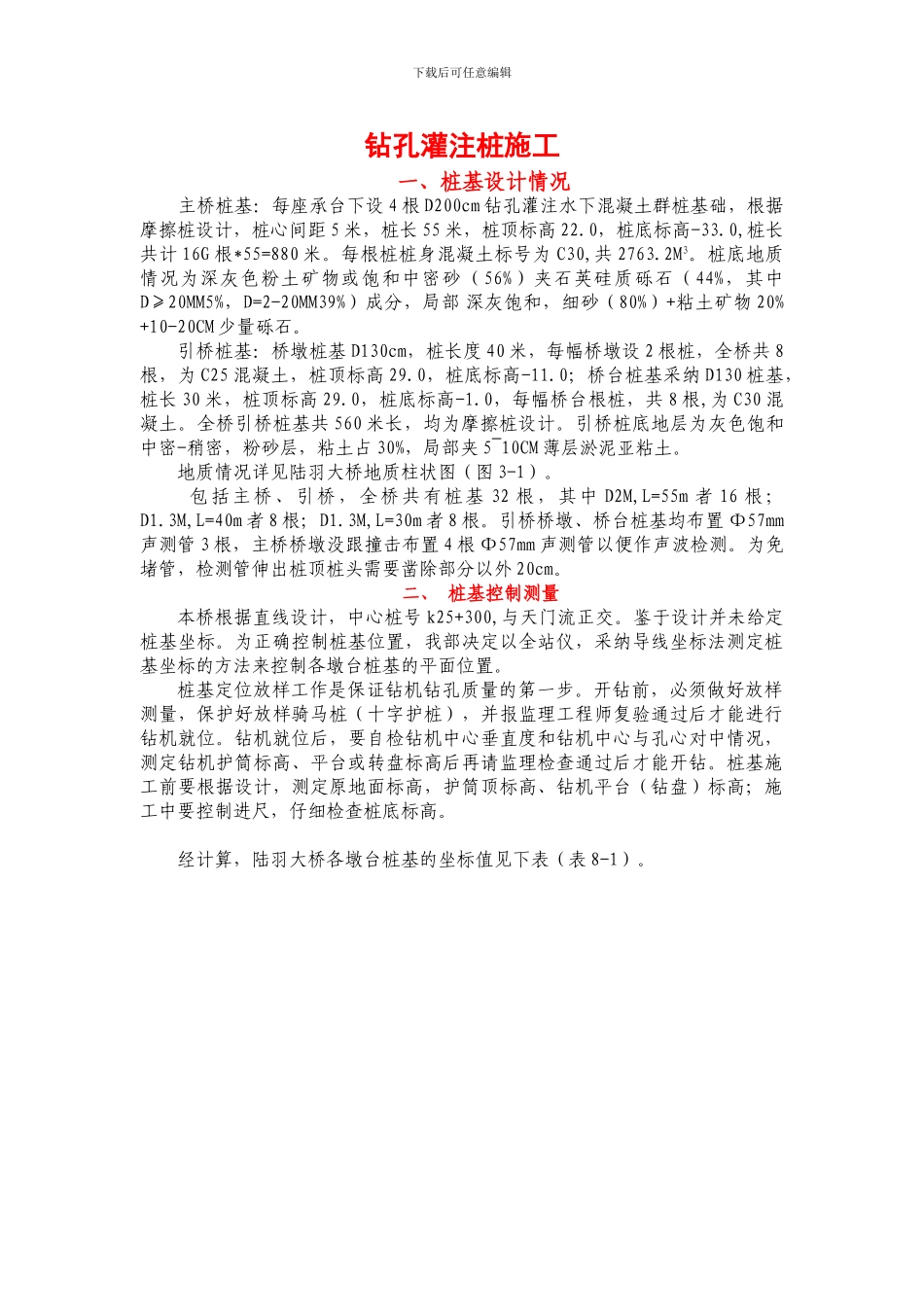

下载后可任意编辑钻孔灌注桩施工一、桩基设计情况 主桥桩基：每座承台下设 4 根 D200cm 钻孔灌注水下混凝土群桩基础，根据摩擦桩设计，桩心间距 5 米，桩长 55 米，桩顶标高 22.0，桩底标高-33.0,桩长共计 16G 根*55=880 米。每根桩桩身混凝土标号为 C30,共 2763.2M3。桩底地质情况为深灰色粉土矿物或饱和中密砂 （56%）夹石英硅质砾石（44%，其中D≥20MM5%，D=2-20MM39%）成分，局部 深灰饱和，细砂（80%）+粘土矿物 20%+10-20CM 少量砾石。引桥桩基：桥墩桩基 D130cm，桩长度 40 米，每幅桥墩设 2 根桩，全桥共 8根，为 C25 混凝土，桩顶标高 29.0，桩底标高-11.0；桥台桩基采纳 D130 桩基，桩长 30 米，桩顶标高 29.0，桩底标高-1.0，每幅桥台根桩，共 8 根,为 C30 混凝土。全桥引桥桩基共 560 米长，均为摩擦桩设计。引桥桩底地层为灰色饱和中密-稍密，粉砂层，粘土占 30%，局部夹 5~10CM 薄层淤泥亚粘土。地质情况详见陆羽大桥地质柱状图（图 3-1）。 包括主桥、引桥，全桥共有桩基 32 根，其中 D2M,L=55m 者 16 根；D1.3M,L=40m 者 8 根；D1.3M,L=30m 者 8 根。引桥桥墩、桥台桩基均布置 Φ57mm声测管 3 根，主桥桥墩没跟撞击布置 4 根 Φ57mm 声测管以便作声波检测。为免堵管，检测管伸出桩顶桩头需要凿除部分以外 20cm。二、 桩基控制测量本桥根据直线设计，中心桩号 k25+300,与天门流正交。鉴于设计并未给定桩基坐标。为正确控制桩基位置，我部决定以全站仪，采纳导线坐标法测定桩基坐标的方法来控制各墩台桩基的平面位置。桩基定位放样工作是保证钻机钻孔质量的第一步。开钻前，必须做好放样测量，保护好放样骑马桩（十字护桩），并报监理工程师复验通过后才能进行钻机就位。钻机就位后，要自检钻机中心垂直度和钻机中心与孔心对中情况，测定钻机护筒标高、平台或转盘标高后再请监理检查通过后才能开钻。桩基施工前要根据设计，测定原地面标高，护筒顶标高、钻机平台（钻盘）标高；施工中要控制进尺，仔细检查桩底标高。经计算，陆羽大桥各墩台桩基的坐标值见下表（表 8-1）。下载后可任意编辑三、 桩基施工工艺 在正式施工前，要做好钻机、钻杆、钻头直径检查等施工准备工作。 1、筑岛：对河中桩基，要先进行筑岛才能施工，考虑到其作为打桩、承台开挖、主梁现浇支架地基和作业平台的作用，经综合计算取筑岛面宽度 57 米，岛面素土顶高程 26.4m,两侧端筑拦河...
