某碱厂热电改造项目主蒸气管道安装施工方案-secretVIP免费

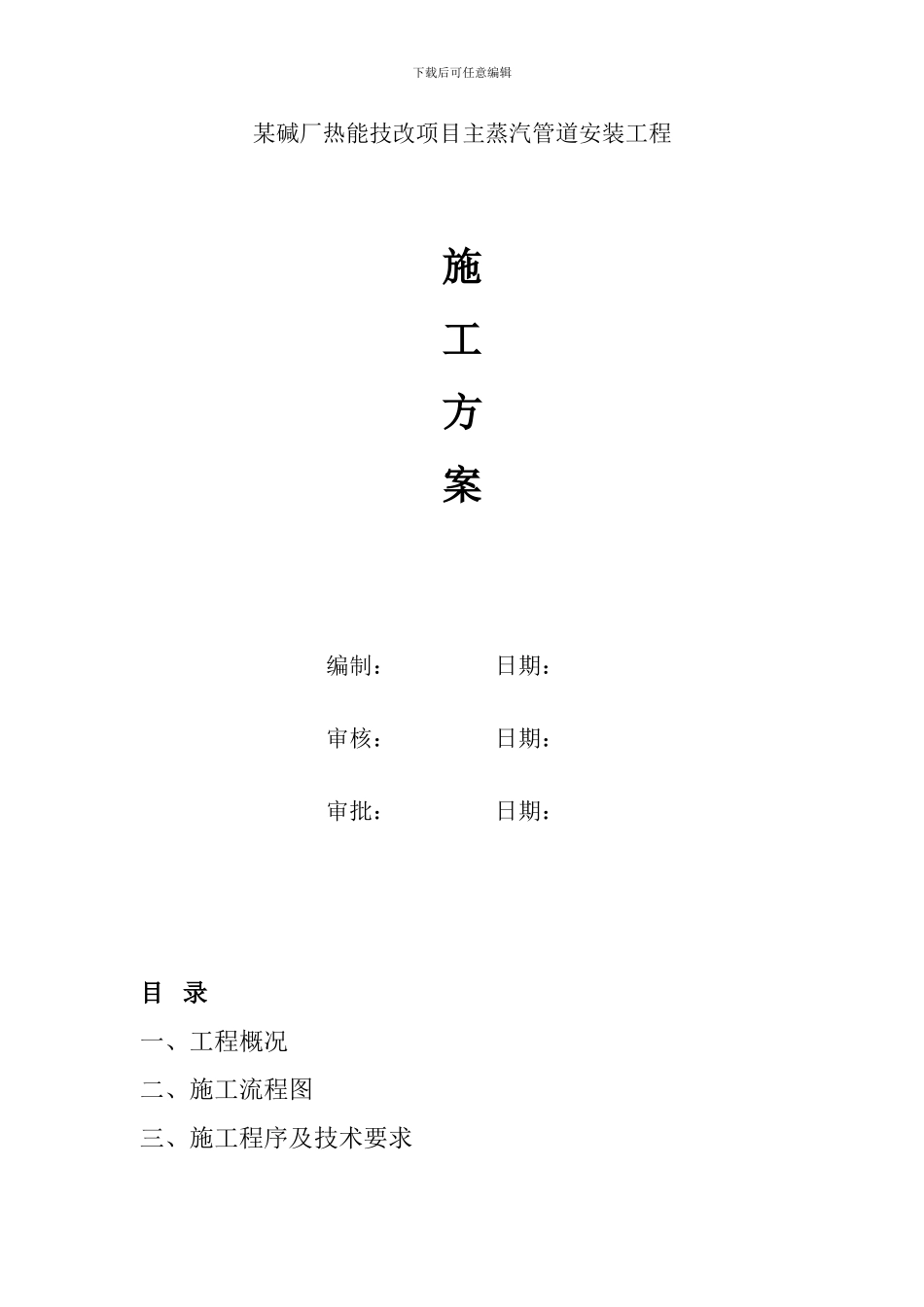

某碱厂热电改造项目主蒸气管道安装施工方案-secret_第1页
1/11

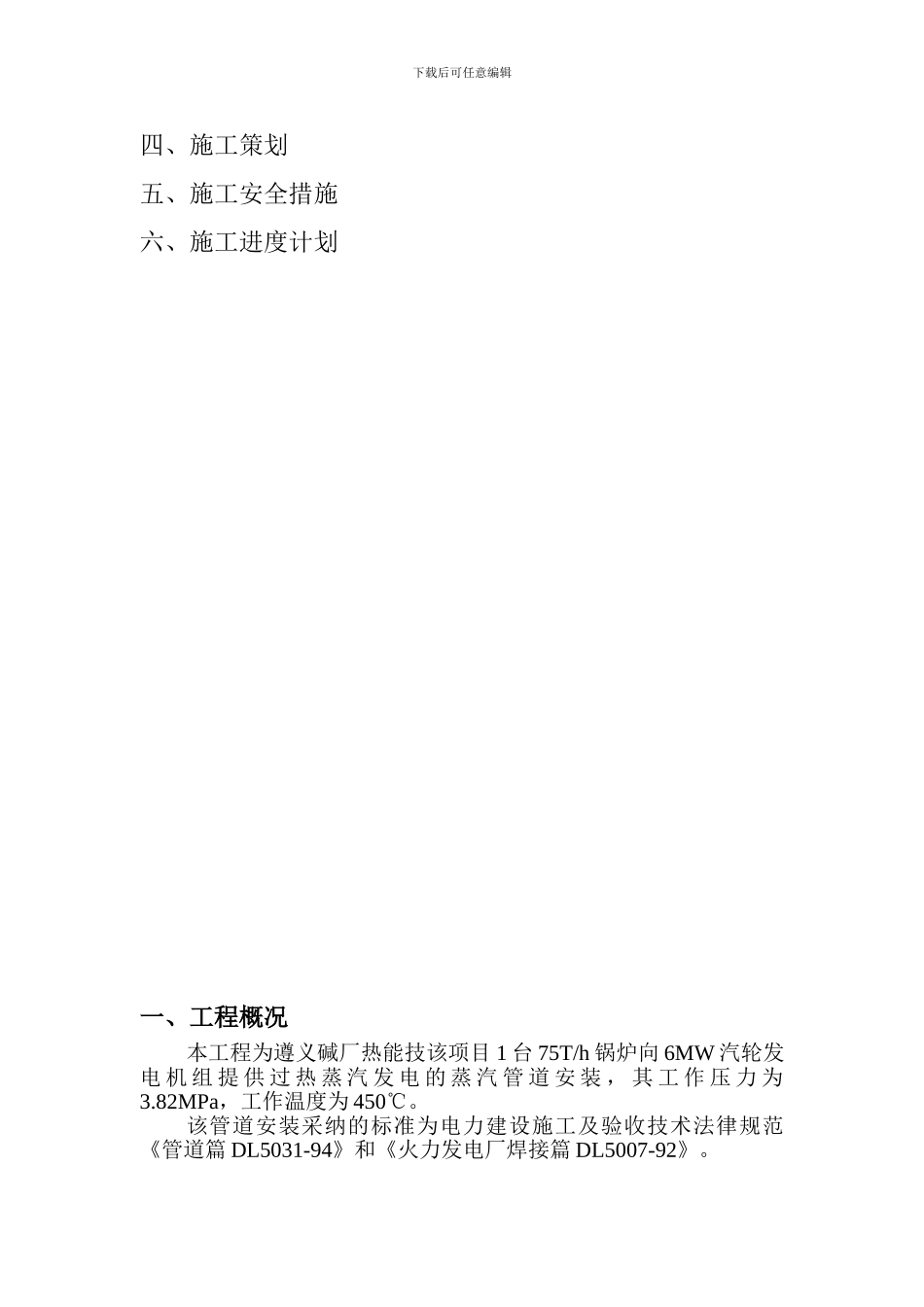

某碱厂热电改造项目主蒸气管道安装施工方案-secret_第2页
2/11

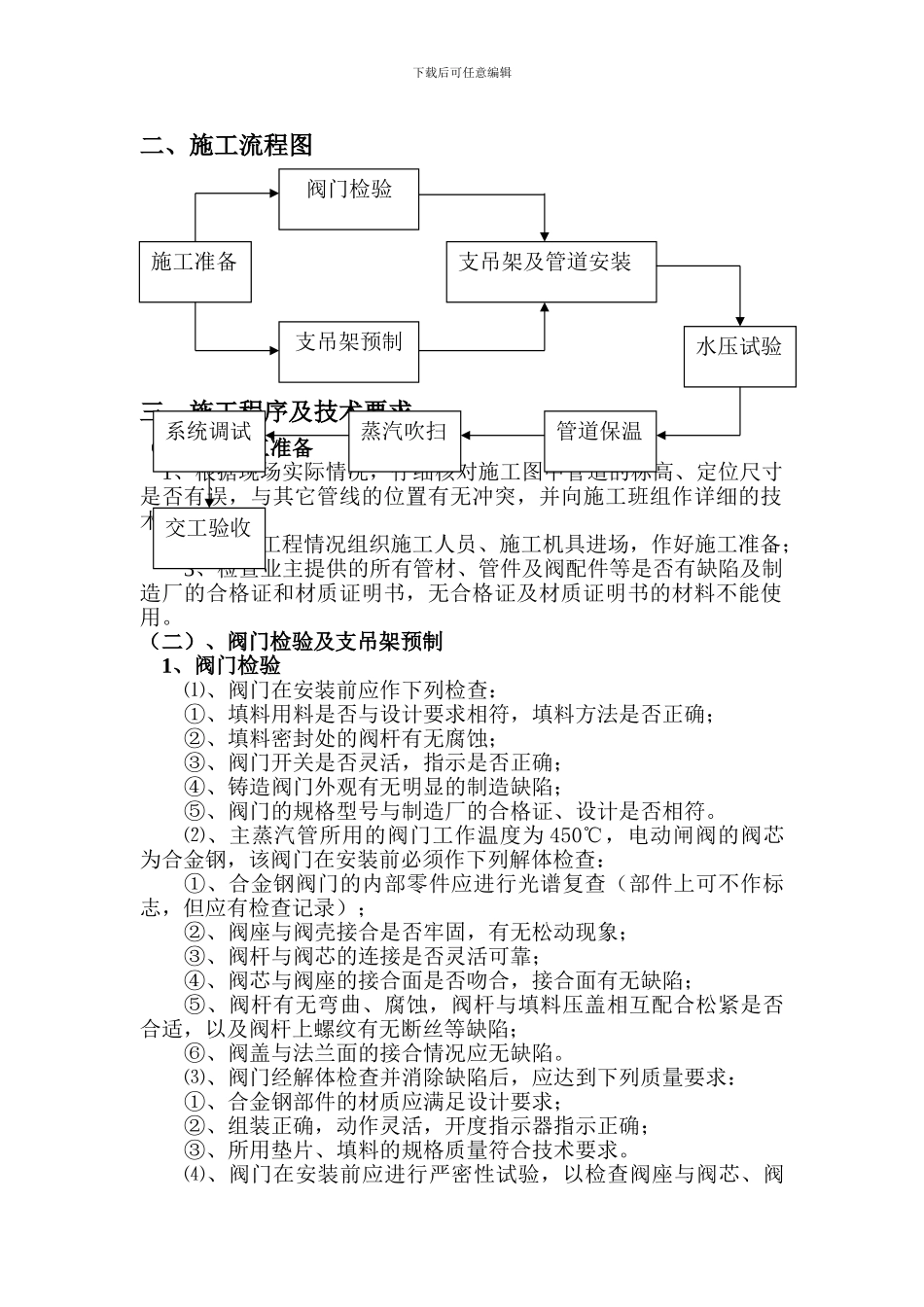

某碱厂热电改造项目主蒸气管道安装施工方案-secret_第3页
3/11
下载后可任意编辑某碱厂热能技改项目主蒸汽管道安装工程施工方案编制: 日期:审核: 日期:审批: 日期:目 录一、工程概况二、施工流程图三、施工程序及技术要求下载后可任意编辑四、施工策划五、施工安全措施六、施工进度计划一、工程概况本工程为遵义碱厂热能技该项目 1 台 75T/h 锅炉向 6MW 汽轮发电 机 组 提 供 过 热 蒸 汽 发 电 的 蒸 汽 管 道 安 装 , 其 工 作 压 力 为3.82MPa,工作温度为 450℃。该管道安装采纳的标准为电力建设施工及验收技术法律规范《管道篇 DL5031-94》和《火力发电厂焊接篇 DL5007-92》。下载后可任意编辑二、施工流程图三、施工程序及技术要求(一)、施工准备 1、根据现场实际情况,仔细核对施工图中管道的标高、定位尺寸是否有误,与其它管线的位置有无冲突,并向施工班组作详细的技术安全交底;2、根据工程情况组织施工人员、施工机具进场,作好施工准备;3、检查业主提供的所有管材、管件及阀配件等是否有缺陷及制造厂的合格证和材质证明书,无合格证及材质证明书的材料不能使用。(二)、阀门检验及支吊架预制 1、阀门检验⑴、阀门在安装前应作下列检查:①、填料用料是否与设计要求相符,填料方法是否正确;②、填料密封处的阀杆有无腐蚀;③、阀门开关是否灵活,指示是否正确;④、铸造阀门外观有无明显的制造缺陷;⑤、阀门的规格型号与制造厂的合格证、设计是否相符。⑵、主蒸汽管所用的阀门工作温度为 450℃,电动闸阀的阀芯为合金钢,该阀门在安装前必须作下列解体检查:①、合金钢阀门的内部零件应进行光谱复查(部件上可不作标志,但应有检查记录);②、阀座与阀壳接合是否牢固,有无松动现象;③、阀杆与阀芯的连接是否灵活可靠;④、阀芯与阀座的接合面是否吻合,接合面有无缺陷;⑤、阀杆有无弯曲、腐蚀,阀杆与填料压盖相互配合松紧是否合适,以及阀杆上螺纹有无断丝等缺陷;⑥、阀盖与法兰面的接合情况应无缺陷。⑶、阀门经解体检查并消除缺陷后,应达到下列质量要求:①、合金钢部件的材质应满足设计要求;②、组装正确,动作灵活,开度指示器指示正确;③、所用垫片、填料的规格质量符合技术要求。⑷、阀门在安装前应进行严密性试验,以检查阀座与阀芯、阀施工准备阀门检验支吊架及管道安装支吊架预制水压试验管道保温蒸汽吹扫系统调试交工验收下载后可任意编辑盖及填料室各接合面的严密性。阀门的严密性试验应按 1.25 倍铭牌压力作试验压力...
