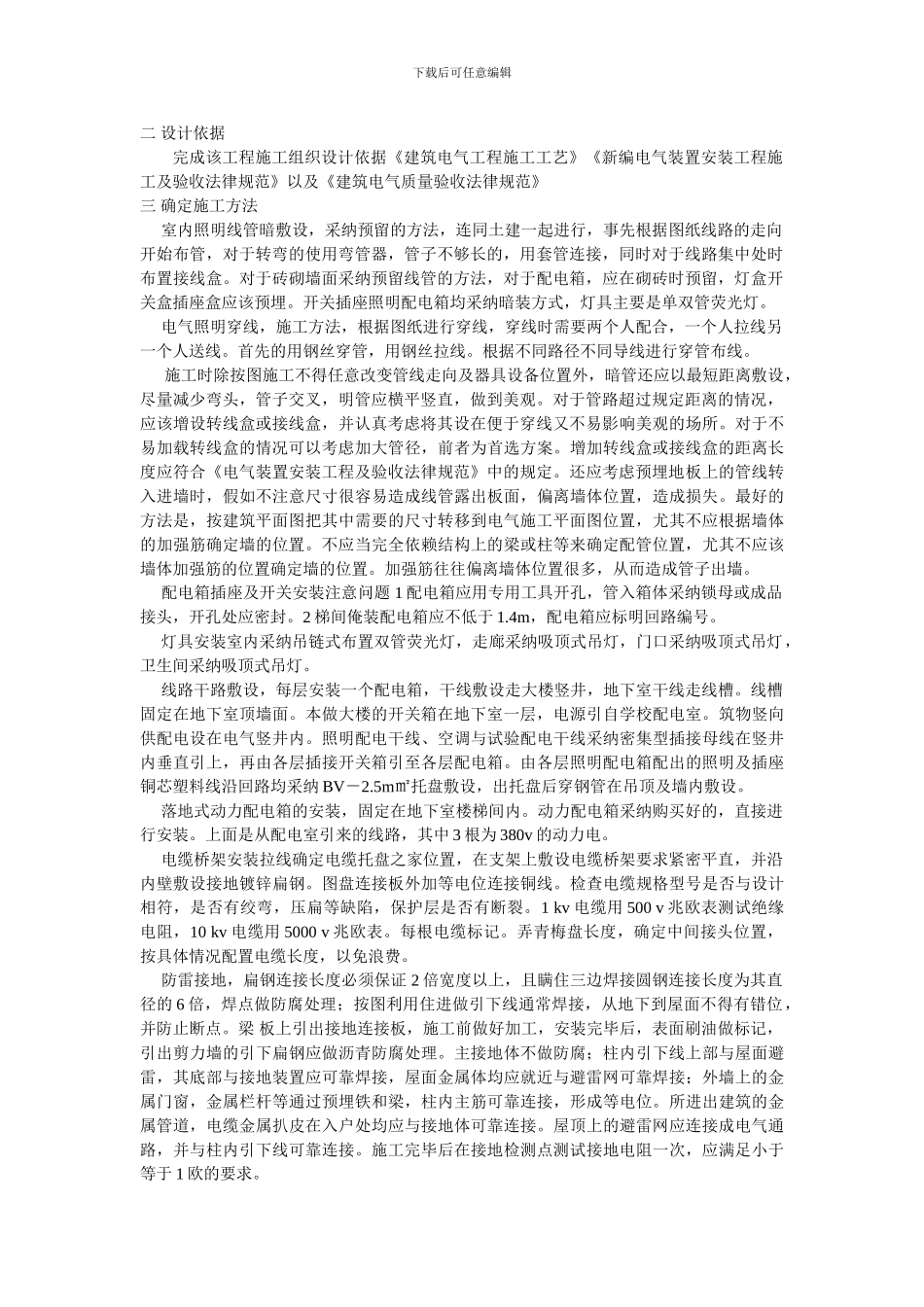

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】 某综合楼电气施工组织设计一 指导工程施工 1 建筑电气施工图组成 （1）图纸目录 （2）施工说明 （3）图例材料表（4）平面图 2 工程概括 黑龙江建筑职业技术学院图书馆，建筑面积 7001 平方米，建筑高度为 28 米，地面以上共 7 层，层高 3 米，地下一层层高 6 米，钢筋混凝土结构。地面以上主要是照明工程，地下一层为照明工程和动力工程。 3 建设单位：中国双龙财团 施工单位：中国双龙建筑集团有限公司 设计单位：哈尔滨设计院 监理单位：哈飞监理 开工 2024 年 4 月 15 日 完工 2024 年 11 月 15 日下载后可任意编辑二 设计依据完成该工程施工组织设计依据《建筑电气工程施工工艺》《新编电气装置安装工程施工及验收法律规范》以及《建筑电气质量验收法律规范》三 确定施工方法 室内照明线管暗敷设，采纳预留的方法，连同土建一起进行，事先根据图纸线路的走向开始布管，对于转弯的使用弯管器，管子不够长的，用套管连接，同时对于线路集中处时布置接线盒。对于砖砌墙面采纳预留线管的方法，对于配电箱，应在砌砖时预留，灯盒开关盒插座盒应该预埋。开关插座照明配电箱均采纳暗装方式，灯具主要是单双管荧光灯。 电气照明穿线，施工方法，根据图纸进行穿线，穿线时需要两个人配合，一个人拉线另一个人送线。首先的用钢丝穿管，用钢丝拉线。根据不同路径不同导线进行穿管布线。 施工时除按图施工不得任意改变管线走向及器具设备位置外，暗管还应以最短距离敷设，尽量减少弯头，管子交叉，明管应横平竖直，做到美观。对于管路超过规定距离的情况，应该增设转线盒或接线盒，并认真考虑将其设在便于穿线又不易影响美观的场所。对于不易加载转线盒的情况可以考虑加大管径，前者为首选方案。增加转线盒或接线盒的距离长度应符合《电气装置安装工程及验收法律规范》中的规定。还应考虑预埋地板上的管线转入进墙时，假如不注意尺寸很容易造成线管露出板面，偏离墙体位置，造成损失。最好的方法是，按建筑平面图把其中需要的尺寸转移到电气施工平面图位置，尤其不应根据墙体的加强筋确定墙的位置。不应当完全依赖结构上的梁或柱等来确定配管位置，尤其不应该墙体加强筋的位置确定墙的位置。加强筋往往偏离墙体位置很多，从而造成管子出墙。 配电箱插座及开关安装注意问题 1 配...
