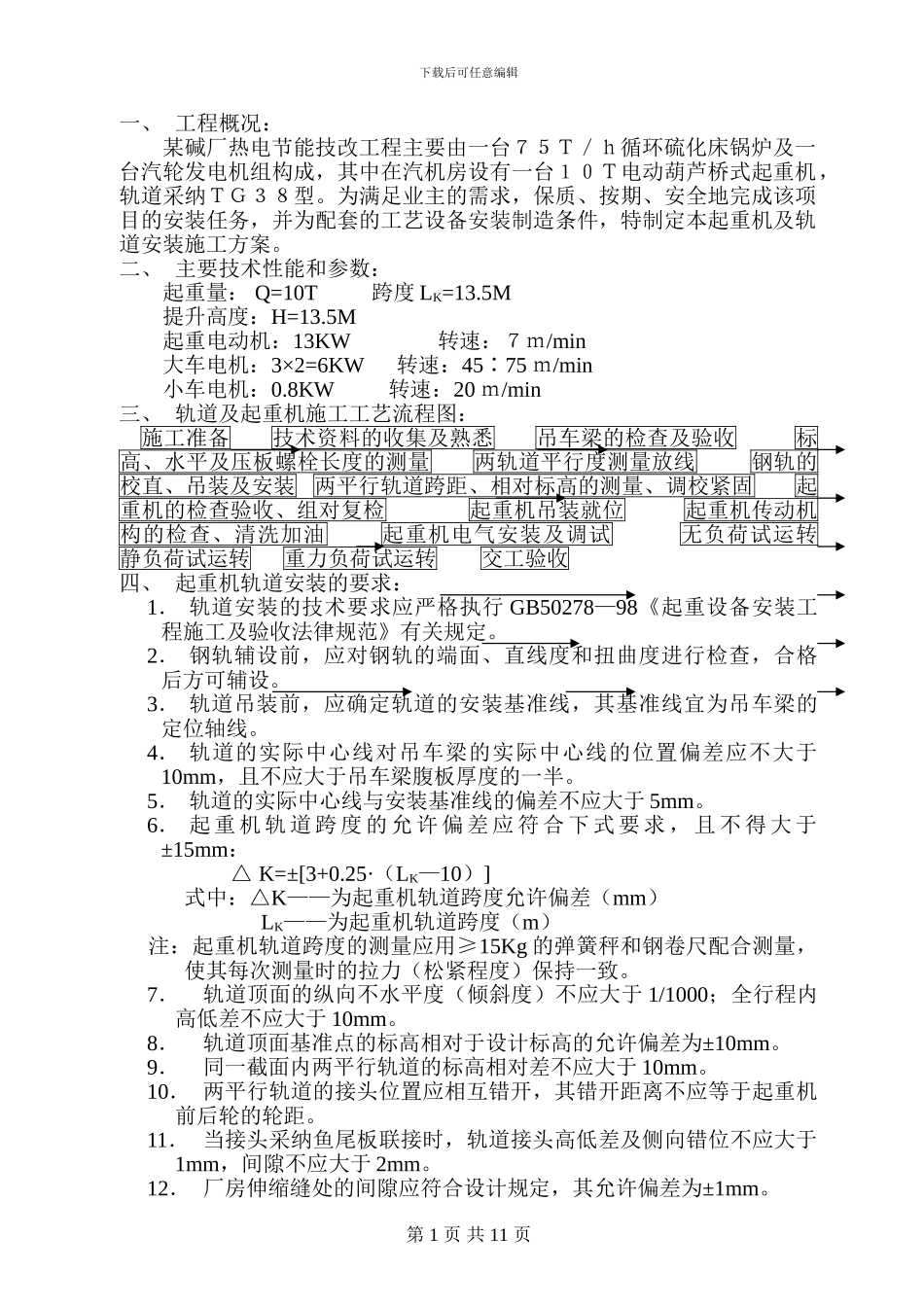

下载后可任意编辑一、 工程概况：某碱厂热电节能技改工程主要由一台７５Ｔ／ｈ循环硫化床锅炉及一台汽轮发电机组构成，其中在汽机房设有一台１０Ｔ电动葫芦桥式起重机，轨道采纳ＴＧ３８型。为满足业主的需求，保质、按期、安全地完成该项目的安装任务，并为配套的工艺设备安装制造条件，特制定本起重机及轨道安装施工方案。二、 主要技术性能和参数：起重量： Q=10T 跨度 LK=13.5M提升高度：H=13.5M起重电动机：13KW 转速：７ｍ/min大车电机：3×2=6KW 转速：45∶75 ｍ/min 小车电机：0.8KW 转速：20 ｍ/min三、 轨道及起重机施工工艺流程图：施工准备 技术资料的收集及熟悉 吊车梁的检查及验收 标高、水平及压板螺栓长度的测量 两轨道平行度测量放线 钢轨的校直、吊装及安装 两平行轨道跨距、相对标高的测量、调校紧固 起重机的检查验收、组对复检 起重机吊装就位 起重机传动机构的检查、清洗加油 起重机电气安装及调试 无负荷试运转 静负荷试运转 重力负荷试运转 交工验收 四、 起重机轨道安装的要求：1． 轨道安装的技术要求应严格执行 GB50278—98《起重设备安装工程施工及验收法律规范》有关规定。2． 钢轨辅设前，应对钢轨的端面、直线度和扭曲度进行检查，合格后方可辅设。3． 轨道吊装前，应确定轨道的安装基准线，其基准线宜为吊车梁的定位轴线。4． 轨道的实际中心线对吊车梁的实际中心线的位置偏差应不大于10mm，且不应大于吊车梁腹板厚度的一半。5． 轨道的实际中心线与安装基准线的偏差不应大于 5mm。6． 起 重 机 轨 道 跨 度 的 允 许 偏 差 应 符 合 下 式 要 求 ， 且 不 得 大 于±15mm：△ K=±[3+0.25·（LK—10）]式中：△K——为起重机轨道跨度允许偏差（mm）LK——为起重机轨道跨度（m） 注：起重机轨道跨度的测量应用≥15Kg 的弹簧秤和钢卷尺配合测量，使其每次测量时的拉力（松紧程度）保持一致。7．轨道顶面的纵向不水平度（倾斜度）不应大于 1/1000；全行程内高低差不应大于 10mm。8．轨道顶面基准点的标高相对于设计标高的允许偏差为±10mm。9．同一截面内两平行轨道的标高相对差不应大于 10mm。10． 两平行轨道的接头位置应相互错开，其错开距离不应等于起重机前后轮的轮距。11． 当接头采纳鱼尾板联接时，轨道接头高低差及侧向错位不应大于1mm，间隙不应大于 2mm。12． 厂房伸缩缝处的间隙应符合设计规定，其允许偏差为±1mm。第 1 页 ...
