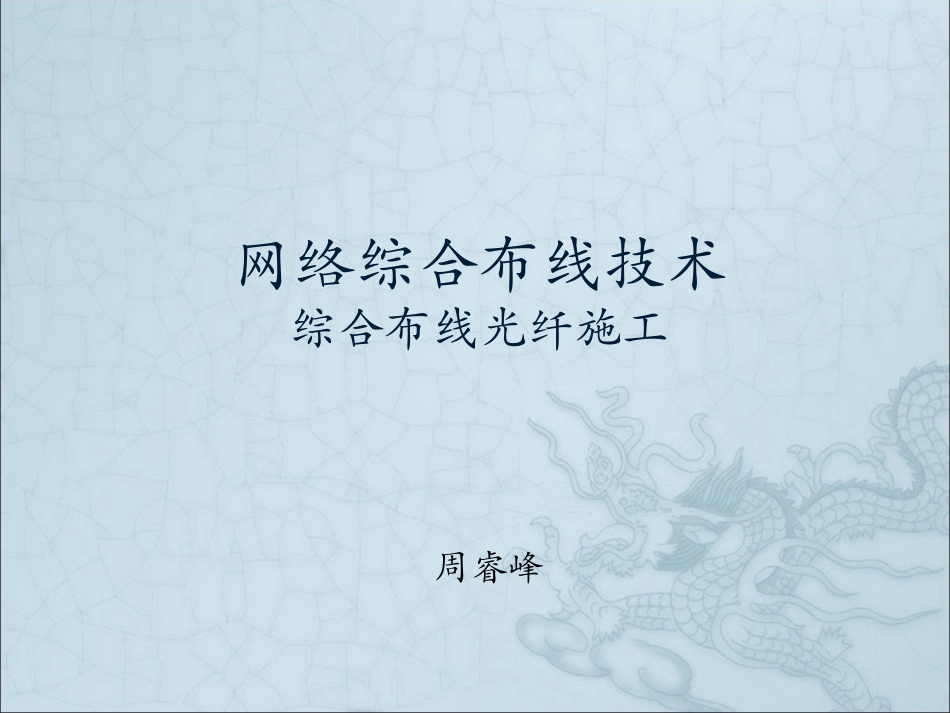

综合布线光纤施工周_第1页
1/22

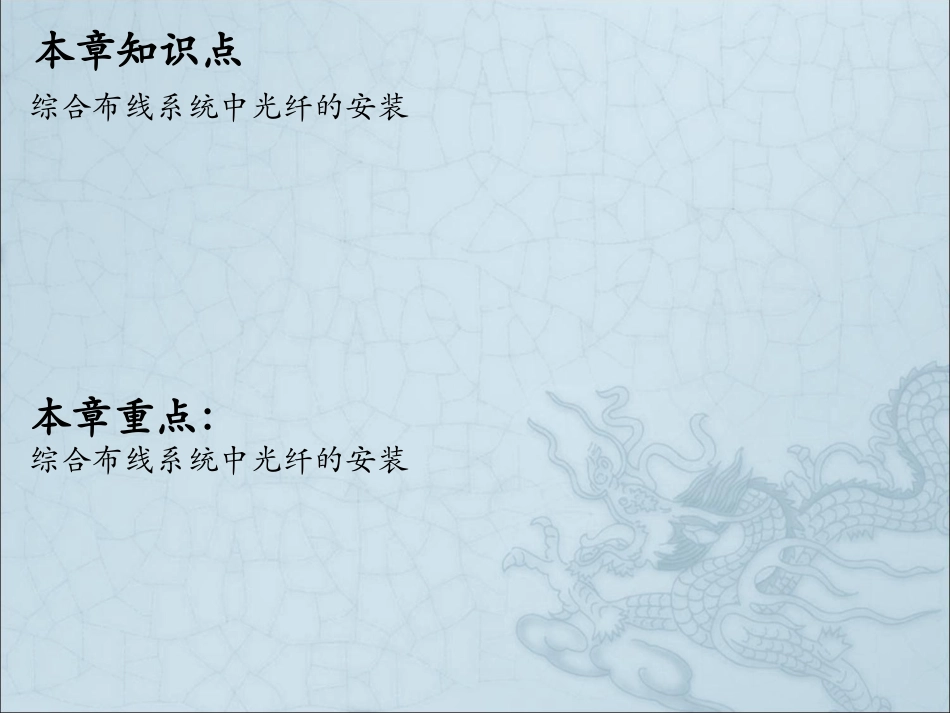

综合布线光纤施工周_第2页
2/22

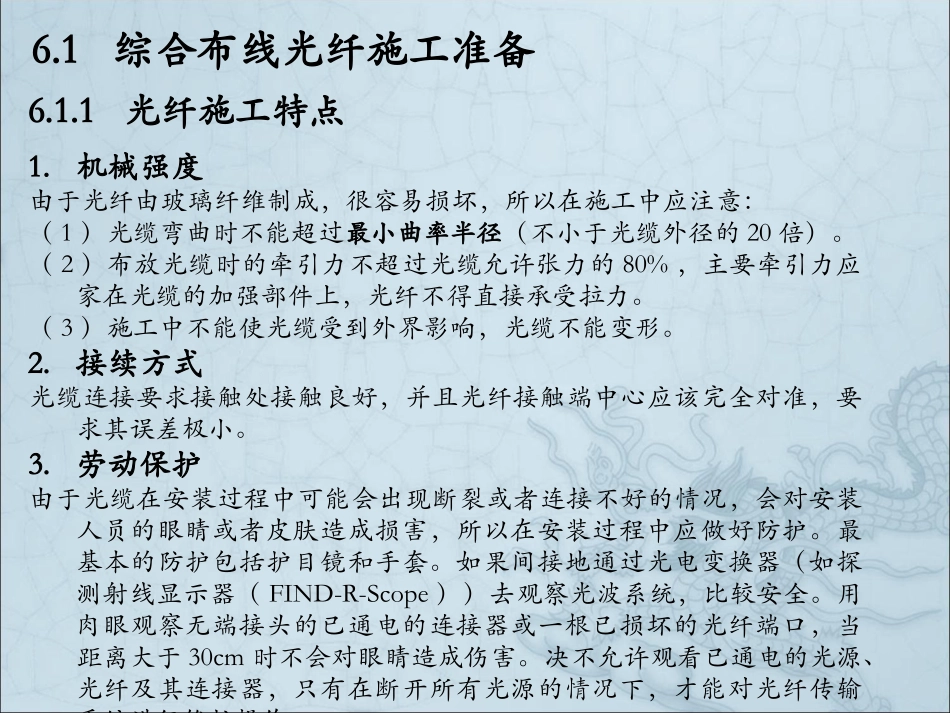

综合布线光纤施工周_第3页
3/22
网络综合布线技术综合布线光纤施工周睿峰本章知识点综合布线系统中光纤的安装本章重点:综合布线系统中光纤的安装6.1综合布线光纤施工准备6.1.1光纤施工特点1.机械强度由于光纤由玻璃纤维制成,很容易损坏,所以在施工中应注意:(1)光缆弯曲时不能超过最小曲率半径(不小于光缆外径的20倍)。(2)布放光缆时的牵引力不超过光缆允许张力的80%,主要牵引力应家在光缆的加强部件上,光纤不得直接承受拉力。(3)施工中不能使光缆受到外界影响,光缆不能变形。2.接续方式光缆连接要求接触处接触良好,并且光纤接触端中心应该完全对准,要求其误差极小。3.劳动保护由于光缆在安装过程中可能会出现断裂或者连接不好的情况,会对安装人员的眼睛或者皮肤造成损害,所以在安装过程中应做好防护。最基本的防护包括护目镜和手套。如果间接地通过光电变换器(如探测射线显示器(FIND-R-Scope))去观察光波系统,比较安全。用肉眼观察无端接头的已通电的连接器或一根已损坏的光纤端口,当距离大于30cm时不会对眼睛造成伤害。决不允许观看已通电的光源、光纤及其连接器,只有在断开所有光源的情况下,才能对光纤传输系统进行维护操作。6.1综合布线光纤施工准备6.1.2光纤施工的要求1.施工前必须对光纤的端进行判定,在敷设中的端别应方向一致。2.光纤应整盘敷设,不得任意切割光缆,直埋光缆的接头处应安排在平整和地基稳固的地带。3.光纤安装和安装仪器的保管必须专业人员进行。4.装卸光缆盘时应使用吊车或者叉车,如果采用跳板,则光缆盘滚动方向必须与盘绕方向相反,滚动距离不得大于50m。5.光缆如果采用机械牵引,牵引力应用拉力计监视,不得大于规定值;光缆盘转动速度应与布线速度一致,牵引的最大速度为15m/min。6.光缆敷设时应用单独的管道,如果是电缆光缆混合布线,则在其中必须使用单独的塑料管敷设光缆,塑料管的内径为光缆内径的1.5倍。7.采用吹光纤系统时,应按照需求选择设备。8.光缆布放应有冗余,光缆在设备端预留长度一般为5-10m,或按设计要求预留更长长度。9.敷设光缆的两端应贴上标签,以表明起始位置和终端位置。10.光缆与建筑物内其他管线应保持一定间距,最小净距符合设计要求。6.1综合布线光纤施工准备6.1.3光纤施工的准备工作1.光缆的检验要求(1)工程所用的光缆规格、型号、数量应符合设计的规定和合同要求。(2)光纤所附标记、标签内容应齐全和清晰。(3)光缆外护套需完整无损,光缆应有出厂质量检验合格证。(4)光缆开盘后,应先检查光缆外观有无损伤,光缆端头封装是否良好。(5)光纤跳线检验应符合下列规定:具有经过防火处理的光纤保护包皮,两端的活动连接器端面应装配有合适的保护盖帽;每根光纤接插线的光纤类型应有明显的标记,应符合设计要求。(6)光纤衰减常数和光纤长度检验。衰减测试时可先用光时域反射仪进行测试,测试结果若超出标准或与出厂测试数据相差较大,再用光功率计测试,并将两种测试结果加以比较,排除测试误差对实际测试结果的影响。(7)要求对每根光纤进行长度测试,测试结果应与盘标长度一致。通光检查,以判定是否有断纤现象。6.1综合布线光纤施工准备6.1.3光纤施工的准备工作2.光缆连接硬件的检验要求(1)光纤连接器的型号、数量和位置应与设计相符。(2)光纤插座面板应有发送(TX)和接收(RX)明显标记。3.配线设备的要求(1)光缆交接设备的型号、规格应符合设计要求。(2)光缆交接设备的编排及标记名称应与设计相符。标记名称应统一,标记位置正确。6.1综合布线光纤施工准备6.1.4光纤布线施工工具1.光纤剥离钳用于剥离光纤涂覆层和外保护层。2.光纤剪刀用来修剪凯夫拉线,凯夫拉线一般用于光纤加固。光纤剥离钳光纤剪刀6.1综合布线光纤施工准备6.1.4光纤布线施工工具3.光纤连接器压线钳用于压接FC、SC、ST等连接端子。4.光纤接续子用于尾纤接续、不同类型光缆转接、室内外永久或临时接续或光缆应急恢复。光纤连接器压线钳光纤接续子6.1综合布线光纤施工准备6.1.4光纤布线施工工具5.光纤切割工具用于光纤的切割,包括通用光纤切割工具和光纤切割笔。6.光纤熔接机采用芯对芯标准系统进行快速、全自动的熔接,价格非常昂...
