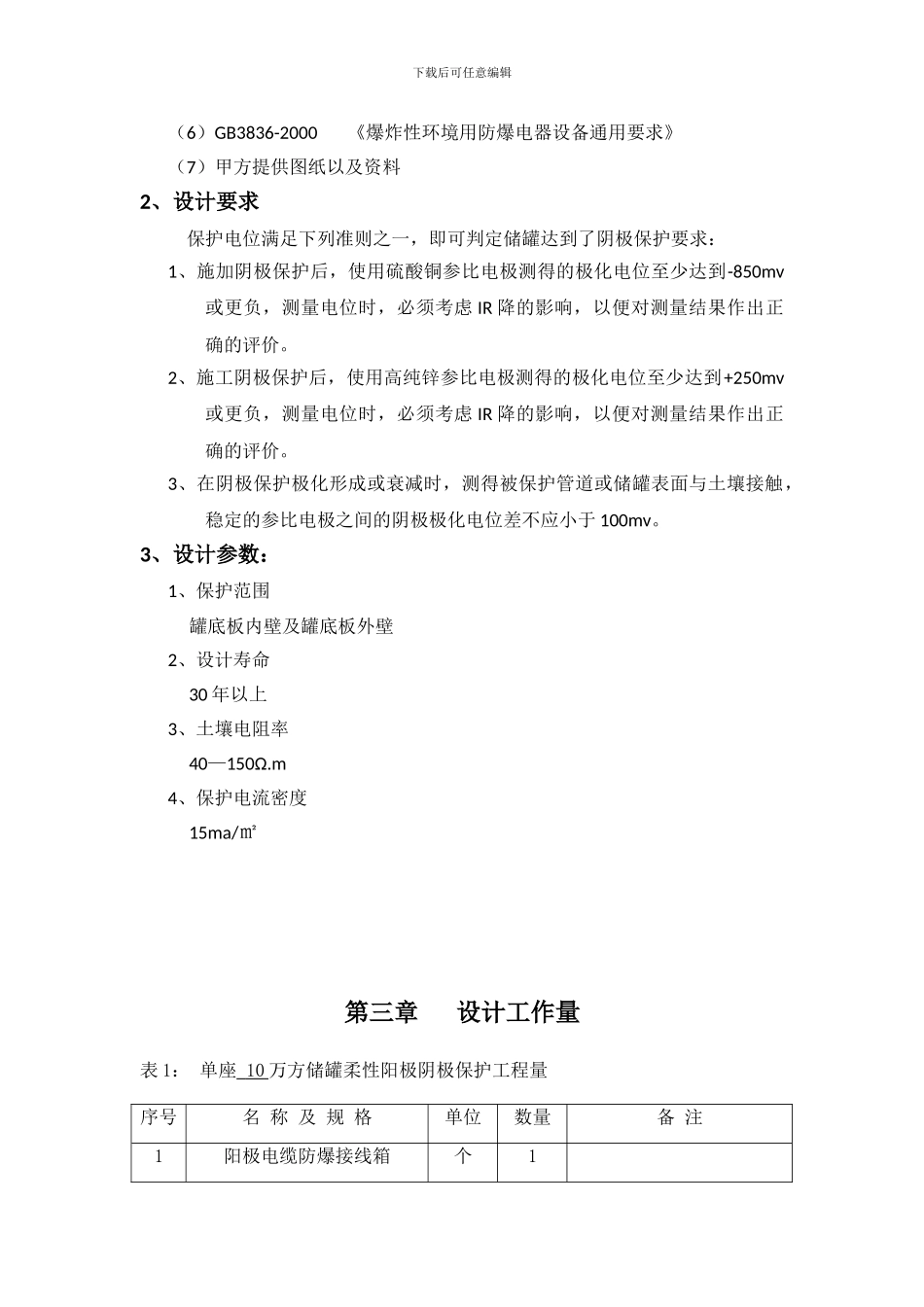

下载后可任意编辑储罐柔性阳极阴极保护工程设计施工方案西安科源防腐科技有限公司TEL：18091187534 2024 年 12 月第一章、工程概况下载后可任意编辑1. 项目简介 罐底板外侧采纳强制电流阴极保护,阳极系统采纳柔性阳极；罐底板内侧采纳牺牲阳极阴极保护，牺牲阳极采纳铝合金牺牲阳极。2. 主要工程量 100000m³、50000m³、30000m³、10000m³ 储罐，每台罐使用用 6 根柔性阳极，12 套电缆接头，4 支硫酸铜参比电极，2 个防爆接线箱，用台恒电位仪供电。阳极处于罐基础的回填砂中，距罐底板 600mm，参比电极距罐底板 350mm。3. 腐蚀因素1、土壤腐蚀：储罐基础以砂层和沥青砂为主要构造，罐底板坐落在沥青砂面上。由于罐中满载和空载交替，冬季和夏季温度及地下水的影响，使得沥青砂层上出现断裂缝，致使地下水上升，接近罐的底板造成腐蚀。当油罐的温度较高时，使得底板周围地下水蒸发，造成盐分浓度增加，提高了它的腐蚀性。2、氧浓差电池腐蚀：在罐底，氧浓差主要表现在罐底板与砂基础接触不良，如满载和空载比较，空载时接触不良；再有罐周和罐中心部位的透气性差别，也会引起氧浓差电池，这时中心部位成为阳极而被腐蚀。3、杂散电流的腐蚀：罐区是地中电流较为复杂的区域。当站内管网有阴极保护而罐未受保护时，则可能形成杂散电流干扰影响；周围有电焊机施工、电气化铁路、直流用电设备。都有可能产生杂散电流。第二章 设计依据执行标准1、设计依据及执行标准（1）GB 50393-2024 《钢质石油储罐防腐蚀工程技术法律规范》（2）GBT 21448-2024 《埋地钢质管道阴极保护技术法律规范》（3）GB/T21246-2024 《埋地钢制管道阴极保护参数测量法律规范》（4）Q/SY29.1-29.3-2024 《区域性阴极保护技术法律规范》 （5）Q/GD0199-1996 《站内区域性阴极保护设计法律规范》下载后可任意编辑（6）GB3836-2000 《爆炸性环境用防爆电器设备通用要求》（7）甲方提供图纸以及资料2、设计要求保护电位满足下列准则之一，即可判定储罐达到了阴极保护要求：1、施加阴极保护后，使用硫酸铜参比电极测得的极化电位至少达到-850mv或更负，测量电位时，必须考虑 IR 降的影响，以便对测量结果作出正确的评价。2、施工阴极保护后，使用高纯锌参比电极测得的极化电位至少达到+250mv或更负，测量电位时，必须考虑 IR 降的影响，以便对测量结果作出正确的评价。3、在阴极保护极化形成或衰减时，测得被保护管道或储罐表面与土壤接触，稳定的参...
