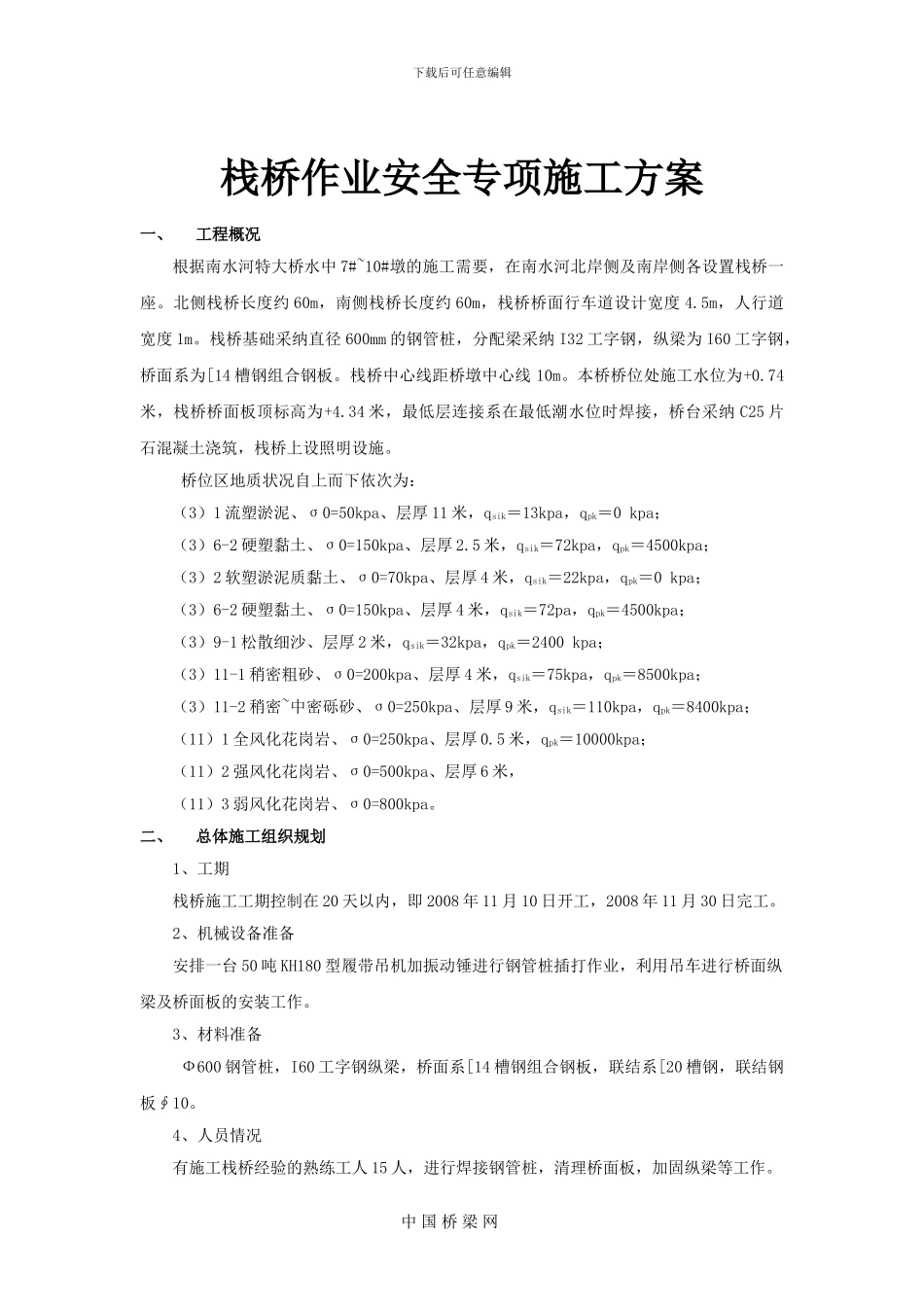

下载后可任意编辑栈桥作业安全专项施工方案一、工程概况根据南水河特大桥水中 7#~10#墩的施工需要，在南水河北岸侧及南岸侧各设置栈桥一座。北侧栈桥长度约 60m，南侧栈桥长度约 60m，栈桥桥面行车道设计宽度 4.5m，人行道宽度 1m。栈桥基础采纳直径 600mm 的钢管桩，分配梁采纳 I32 工字钢，纵梁为 I60 工字钢，桥面系为[14 槽钢组合钢板。栈桥中心线距桥墩中心线 10m。本桥桥位处施工水位为+0.74米，栈桥桥面板顶标高为+4.34 米，最低层连接系在最低潮水位时焊接，桥台采纳 C25 片石混凝土浇筑，栈桥上设照明设施。 桥位区地质状况自上而下依次为：（3）1 流塑淤泥、σ0=50kpa、层厚 11 米，qsik＝13kpa，qpk＝0 kpa；（3）6-2 硬塑黏土、σ0=150kpa、层厚 2.5 米，qsik＝72kpa，qpk＝4500kpa；（3）2 软塑淤泥质黏土、σ0=70kpa、层厚 4 米，qsik＝22kpa，qpk＝0 kpa；（3）6-2 硬塑黏土、σ0=150kpa、层厚 4 米，qsik＝72pa，qpk＝4500kpa；（3）9-1 松散细沙、层厚 2 米，qsik＝32kpa，qpk＝2400 kpa；（3）11-1 稍密粗砂、σ0=200kpa、层厚 4 米，qsik＝75kpa，qpk＝8500kpa；（3）11-2 稍密~中密砾砂、σ0=250kpa、层厚 9 米，qsik＝110kpa，qpk＝8400kpa；（11）1 全风化花岗岩、σ0=250kpa、层厚 0.5 米，qpk＝10000kpa；（11）2 强风化花岗岩、σ0=500kpa、层厚 6 米，（11）3 弱风化花岗岩、σ0=800kpa。二、总体施工组织规划1、工期栈桥施工工期控制在 20 天以内，即 2008 年 11 月 10 日开工，2008 年 11 月 30 日完工。2、机械设备准备安排一台 50 吨 KH180 型履带吊机加振动锤进行钢管桩插打作业，利用吊车进行桥面纵梁及桥面板的安装工作。3、材料准备Ф600 钢管桩，I60 工字钢纵梁，桥面系[14 槽钢组合钢板，联结系[20 槽钢，联结钢板∮10。4、人员情况有施工栈桥经验的熟练工人 15 人，进行焊接钢管桩，清理桥面板，加固纵梁等工作。中 国 桥 梁 网下载后可任意编辑三、施工方案南水河特大桥栈桥先施工南岸栈桥，再施工北岸栈桥，北岸栈桥自南水河北岸侧向河中 8#墩施工，南岸栈桥自南水河南岸侧向河中 9#墩施工。 南岸栈桥利用南岸河堤的有利条件，KH180 型履带吊机站在河堤上自岸边第一排及第二排钢管桩开始插打，钢管桩根据设计位置插打完后，采纳吊机配合焊接工人依次施工桩间联结系、分配梁、纵梁、桥面板。第一节栈桥施工完成后，履带吊...
