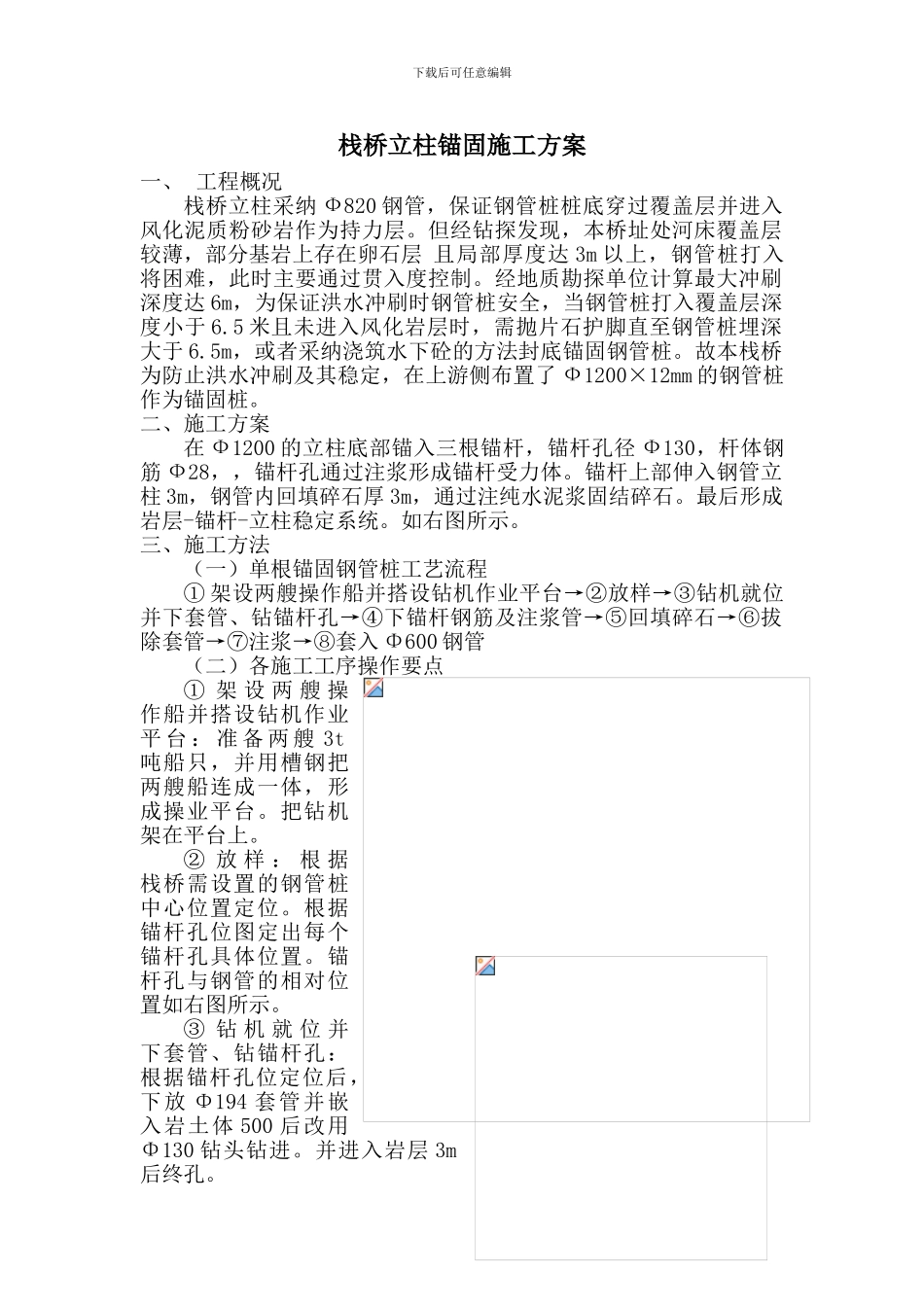

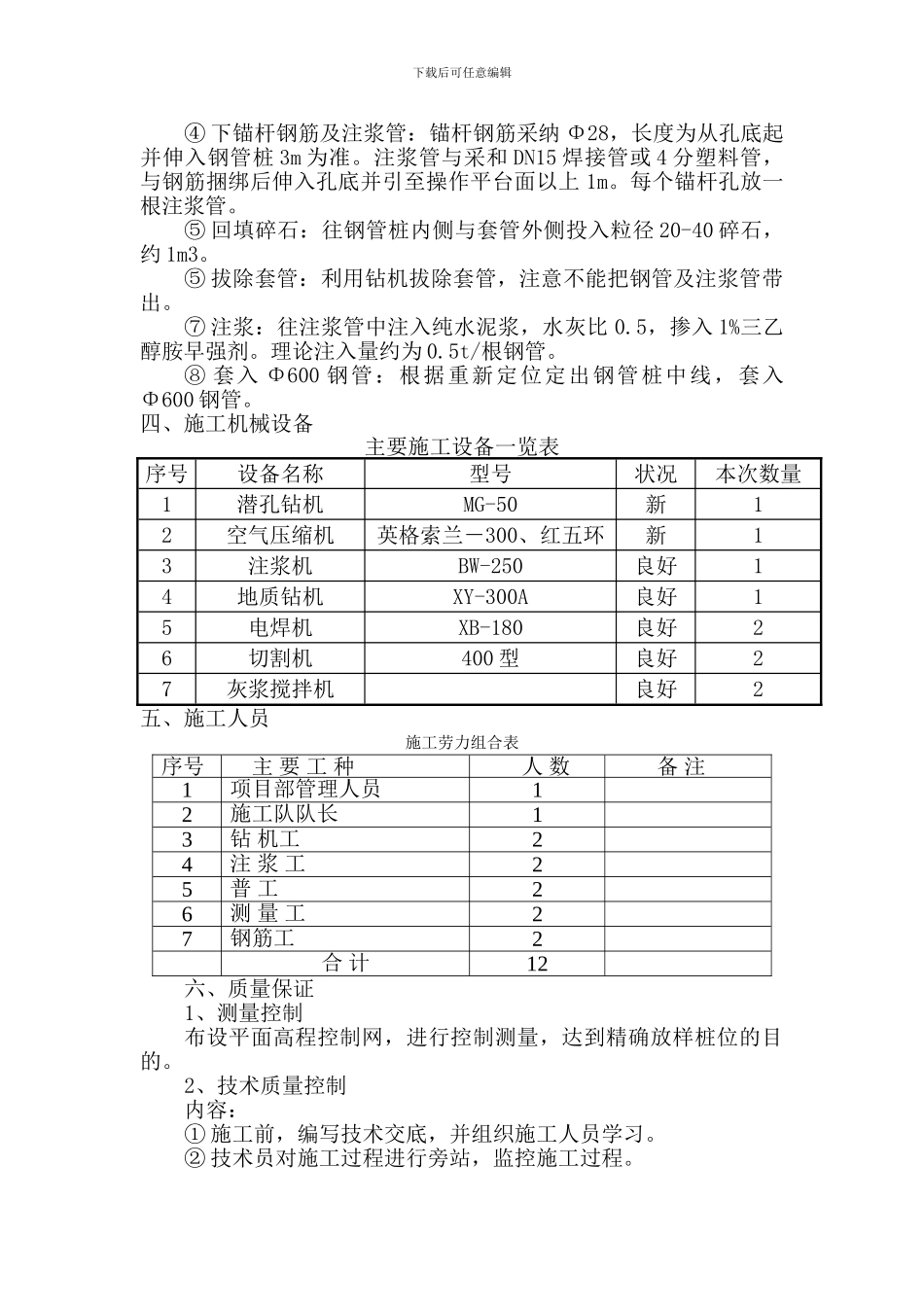

下载后可任意编辑栈桥立柱锚固施工方案一、 工程概况栈桥立柱采纳 Ф820 钢管，保证钢管桩桩底穿过覆盖层并进入风化泥质粉砂岩作为持力层。但经钻探发现，本桥址处河床覆盖层较薄，部分基岩上存在卵石层 且局部厚度达 3m 以上，钢管桩打入将困难，此时主要通过贯入度控制。经地质勘探单位计算最大冲刷深度达 6m，为保证洪水冲刷时钢管桩安全，当钢管桩打入覆盖层深度小于 6.5 米且未进入风化岩层时，需抛片石护脚直至钢管桩埋深大于 6.5m，或者采纳浇筑水下砼的方法封底锚固钢管桩。故本栈桥为防止洪水冲刷及其稳定，在上游侧布置了 Ф1200×12mm 的钢管桩作为锚固桩。二、施工方案在 Ф1200 的立柱底部锚入三根锚杆，锚杆孔径 Ф130，杆体钢筋 Ф28，，锚杆孔通过注浆形成锚杆受力体。锚杆上部伸入钢管立柱 3m，钢管内回填碎石厚 3m，通过注纯水泥浆固结碎石。最后形成岩层-锚杆-立柱稳定系统。如右图所示。三、施工方法 （一）单根锚固钢管桩工艺流程① 架设两艘操作船并搭设钻机作业平台→②放样→③钻机就位并下套管、钻锚杆孔→④下锚杆钢筋及注浆管→⑤回填碎石→⑥拔除套管→⑦注浆→⑧套入 Φ600 钢管（二）各施工工序操作要点① 架 设 两 艘 操作船并搭设钻机作业平 台 ： 准 备 两 艘 3t吨船只，并用槽钢把两艘船连成一体，形成操业平台。把钻机架在平台上。② 放 样 ： 根 据栈桥需设置的钢管桩中心位置定位。根据锚杆孔位图定出每个锚杆孔具体位置。锚杆孔与钢管的相对位置如右图所示。③ 钻 机 就 位 并下套管、钻锚杆孔：根据锚杆孔位定位后，下放 Φ194 套管并嵌入岩土体 500 后改用Φ130 钻头钻进。并进入岩层 3m后终孔。下载后可任意编辑④ 下锚杆钢筋及注浆管：锚杆钢筋采纳 Φ28，长度为从孔底起并伸入钢管桩 3m 为准。注浆管与采和 DN15 焊接管或 4 分塑料管，与钢筋捆绑后伸入孔底并引至操作平台面以上 1m。每个锚杆孔放一根注浆管。⑤ 回填碎石：往钢管桩内侧与套管外侧投入粒径 20-40 碎石，约 1m3。⑤ 拔除套管：利用钻机拔除套管，注意不能把钢管及注浆管带出。⑦ 注浆：往注浆管中注入纯水泥浆，水灰比 0.5，掺入 1%三乙醇胺早强剂。理论注入量约为 0.5t/根钢管。⑧ 套入 Φ600 钢管：根据重新定位定出钢管桩中线，套入Φ600 钢管。四、施工机械设备主要施工设备一览表序号设备名称型号状况本次数量1潜孔钻机MG-50新12空气压缩机英格索兰－300...
