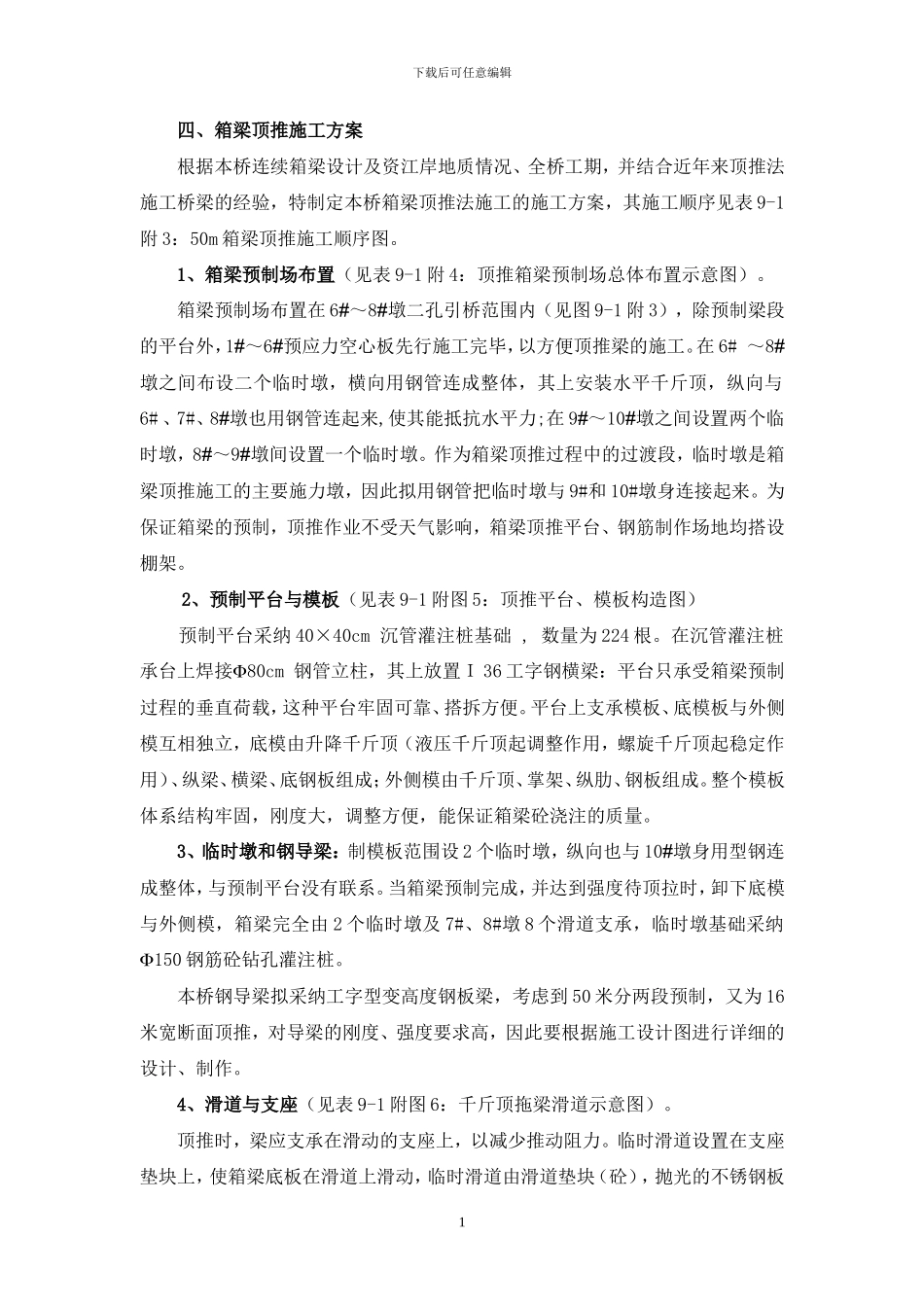

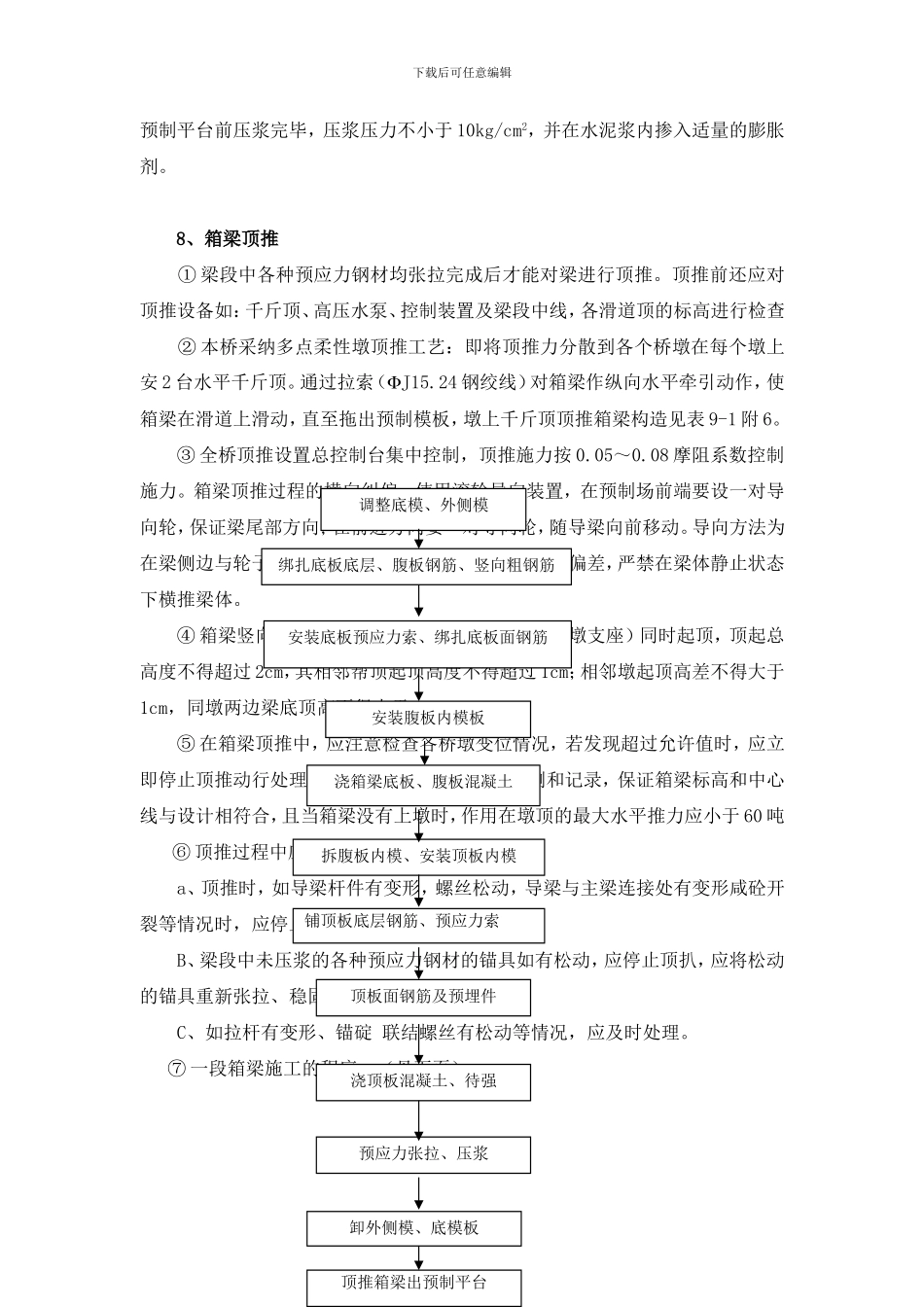

下载后可任意编辑 四、箱梁顶推施工方案 根据本桥连续箱梁设计及资江岸地质情况、全桥工期,并结合近年来顶推法施工桥梁的经验,特制定本桥箱梁顶推法施工的施工方案,其施工顺序见表 9-1附 3:50m 箱梁顶推施工顺序图。 1、箱梁预制场布置(见表 9-1 附 4:顶推箱梁预制场总体布置示意图)。 箱梁预制场布置在 6~8墩二孔引桥范围内(见图 9-1 附 3),除预制梁段的平台外,1~6预应力空心板先行施工完毕,以方便顶推梁的施工。在 6# ~8墩之间布设二个临时墩,横向用钢管连成整体,其上安装水平千斤顶,纵向与6# 、7#、8墩也用钢管连起来,使其能抵抗水平力;在 9~10墩之间设置两个临时墩,8~9墩间设置一个临时墩。作为箱梁顶推过程中的过渡段,临时墩是箱梁顶推施工的主要施力墩,因此拟用钢管把临时墩与 9#和 10#墩身连接起来。为保证箱梁的预制,顶推作业不受天气影响,箱梁顶推平台、钢筋制作场地均搭设棚架。 2、预制平台与模板(见表 9-1 附图 5:顶推平台、模板构造图) 预制平台采纳 40×40cm 沉管灌注桩基础 , 数量为 224 根。在沉管灌注桩承台上焊接80cm 钢管立柱,其上放置I 36 工字钢横梁:平台只承受箱梁预制过程的垂直荷载,这种平台牢固可靠、搭拆方便。平台上支承模板、底模板与外侧模互相独立,底模由升降千斤顶(液压千斤顶起调整作用,螺旋千斤顶起稳定作用)、纵梁、横梁、底钢板组成;外侧模由千斤顶、掌架、纵肋、钢板组成。整个模板体系结构牢固,刚度大,调整方便,能保证箱梁砼浇注的质量。 3、临时墩和钢导梁:制模板范围设 2 个临时墩,纵向也与 10墩身用型钢连成整体,与预制平台没有联系。当箱梁预制完成,并达到强度待顶拉时,卸下底模与外侧模,箱梁完全由 2 个临时墩及 7#、8#墩 8 个滑道支承,临时墩基础采纳150 钢筋砼钻孔灌注桩。 本桥钢导梁拟采纳工字型变高度钢板梁,考虑到 50 米分两段预制,又为 16米宽断面顶推,对导梁的刚度、强度要求高,因此要根据施工设计图进行详细的设计、制作。 4、滑道与支座(见表 9-1 附图 6:千斤顶拖梁滑道示意图)。 顶推时,梁应支承在滑动的支座上,以减少推动阻力。临时滑道设置在支座垫块上,使箱梁底板在滑道上滑动,临时滑道由滑道垫块(砼),抛光的不锈钢板1下载后可任意编辑和在其上顺次滑移的四氟乙稀滑板组成。全梁顶推到设计位置后,用多台千斤顶将梁顶起,拆除滑道板,安...
