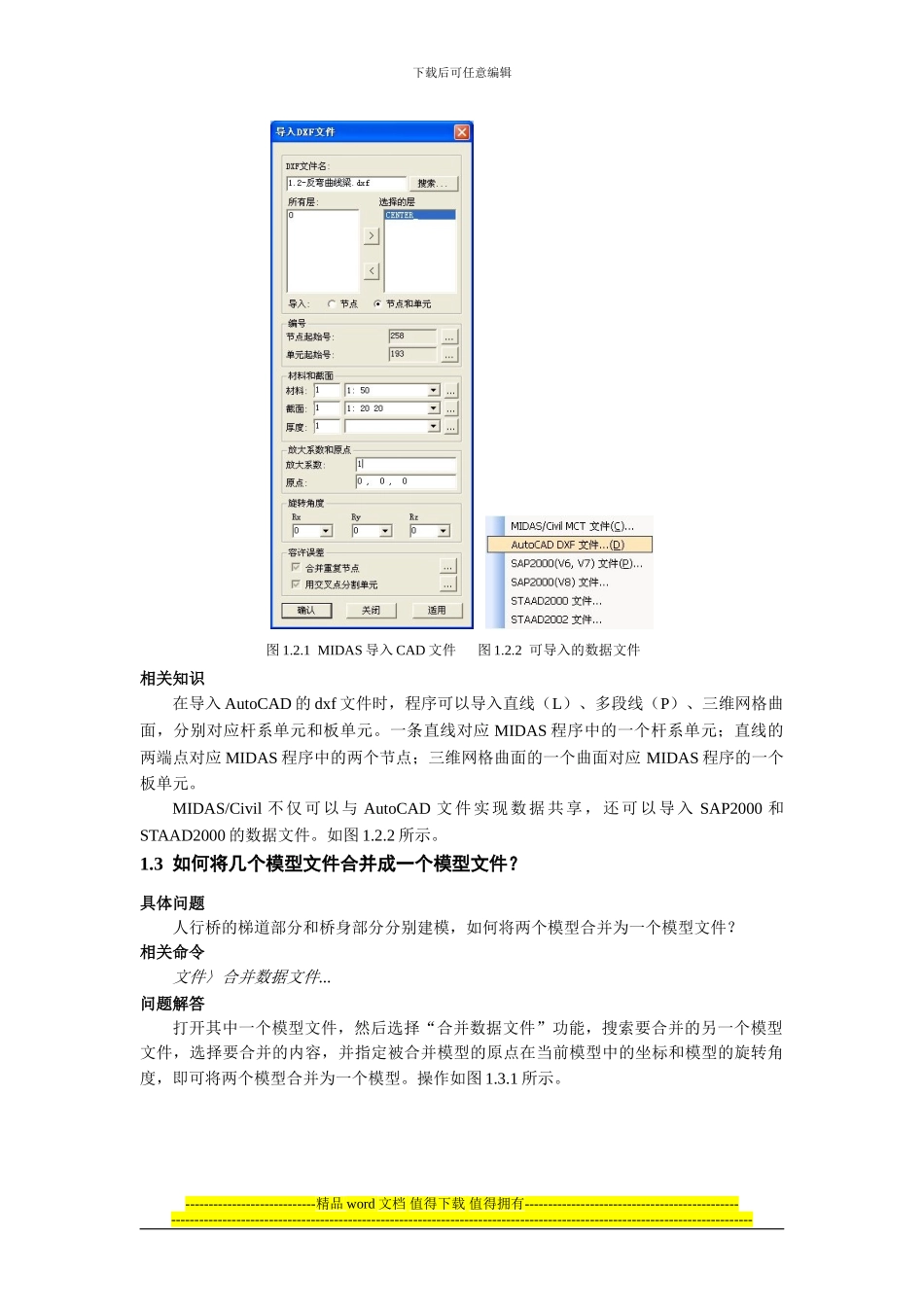

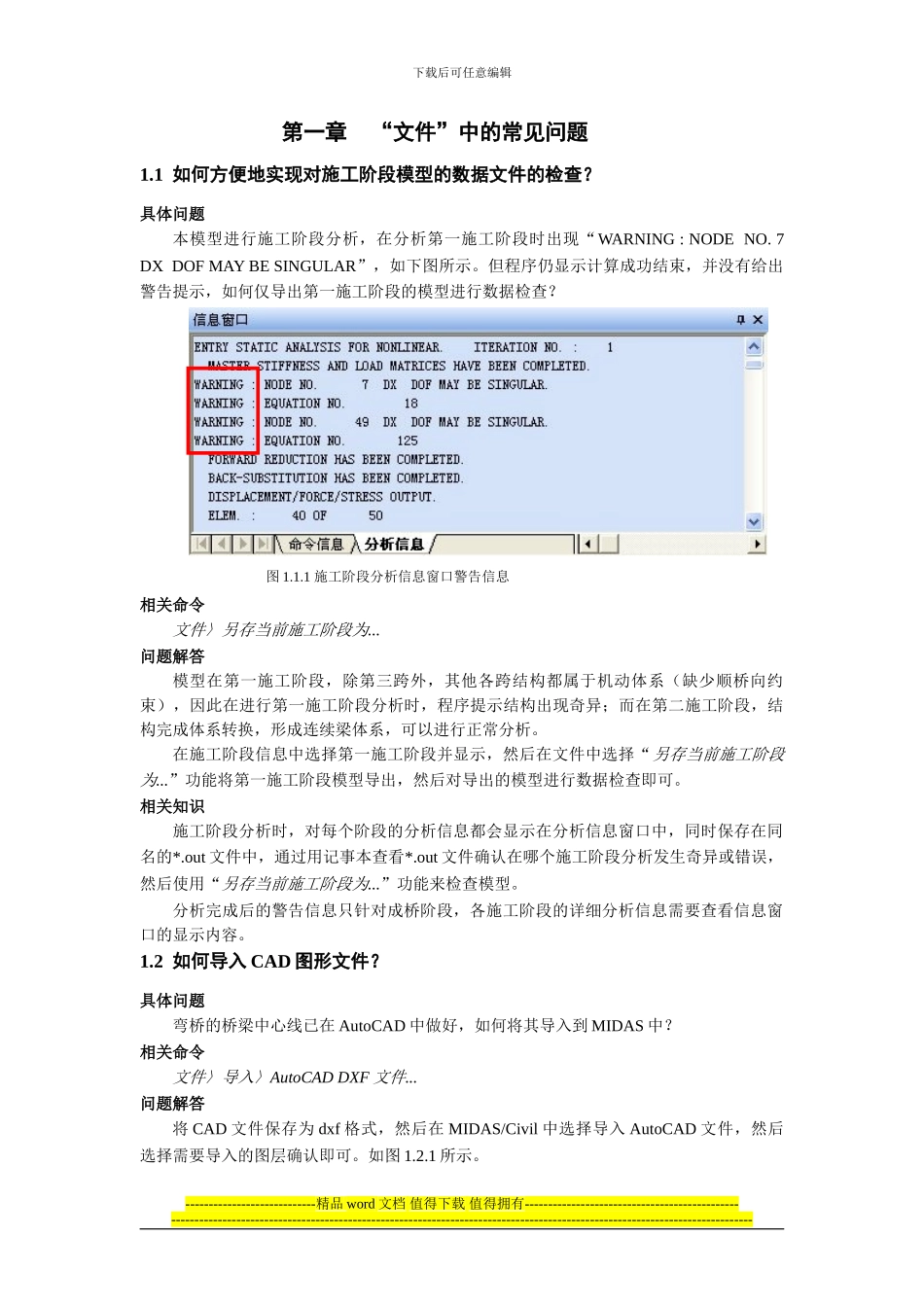

下载后可任意编辑第一章“文件”中的常见问题...........................................................................................21.1如何方便地实现对施工阶段模型的数据文件的检查？...................................21.2如何导入 CAD 图形文件？.................................................................................21.3如何将几个模型文件合并成一个模型文件？...................................................31.4如何将模型窗口显示的内容保存为图形文件？...............................................4----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑第一章“文件”中的常见问题1.1 如何方便地实现对施工阶段模型的数据文件的检查？具体问题本模型进行施工阶段分析，在分析第一施工阶段时出现“WARNING : NODE NO. 7 DX DOF MAY BE SINGULAR”，如下图所示。但程序仍显示计算成功结束，并没有给出警告提示，如何仅导出第一施工阶段的模型进行数据检查？图 1.1.1 施工阶段分析信息窗口警告信息相关命令文件〉另存当前施工阶段为...问题解答模型在第一施工阶段，除第三跨外，其他各跨结构都属于机动体系（缺少顺桥向约束），因此在进行第一施工阶段分析时，程序提示结构出现奇异；而在第二施工阶段，结构完成体系转换，形成连续梁体系，可以进行正常分析。在施工阶段信息中选择第一施工阶段并显示，然后在文件中选择“另存当前施工阶段为...”功能将第一施工阶段模型导出，然后对导出的模型进行数据检查即可。相关知识施工阶段分析时，对每个阶段的分析信息都会显示在分析信息窗口中，同时保存在同名的*.out 文件中，通过用记事本查看*.out 文件确认在哪个施工阶段分析发生奇异或错误，然后使用“另存当前施工阶段为...”功能来检查模型。分析完成后的警告信息只针对成桥阶段，各施工阶段的详细分析信息需要查看信息窗口的显示内容。1.2 如何导入 CAD 图形文件？具体问题弯桥的桥梁中心线已在 AutoCAD 中做好，如何将其导入到 MIDAS 中？相关命令文件〉导入〉AutoCAD DXF 文件...问题解答将 CAD 文件保存为 dxf 格式，然后在 MIDAS/Civil 中选择导...
