桥梁工程钻孔桩、承台施工方案-secretVIP免费

桥梁工程钻孔桩、承台施工方案-secret_第1页

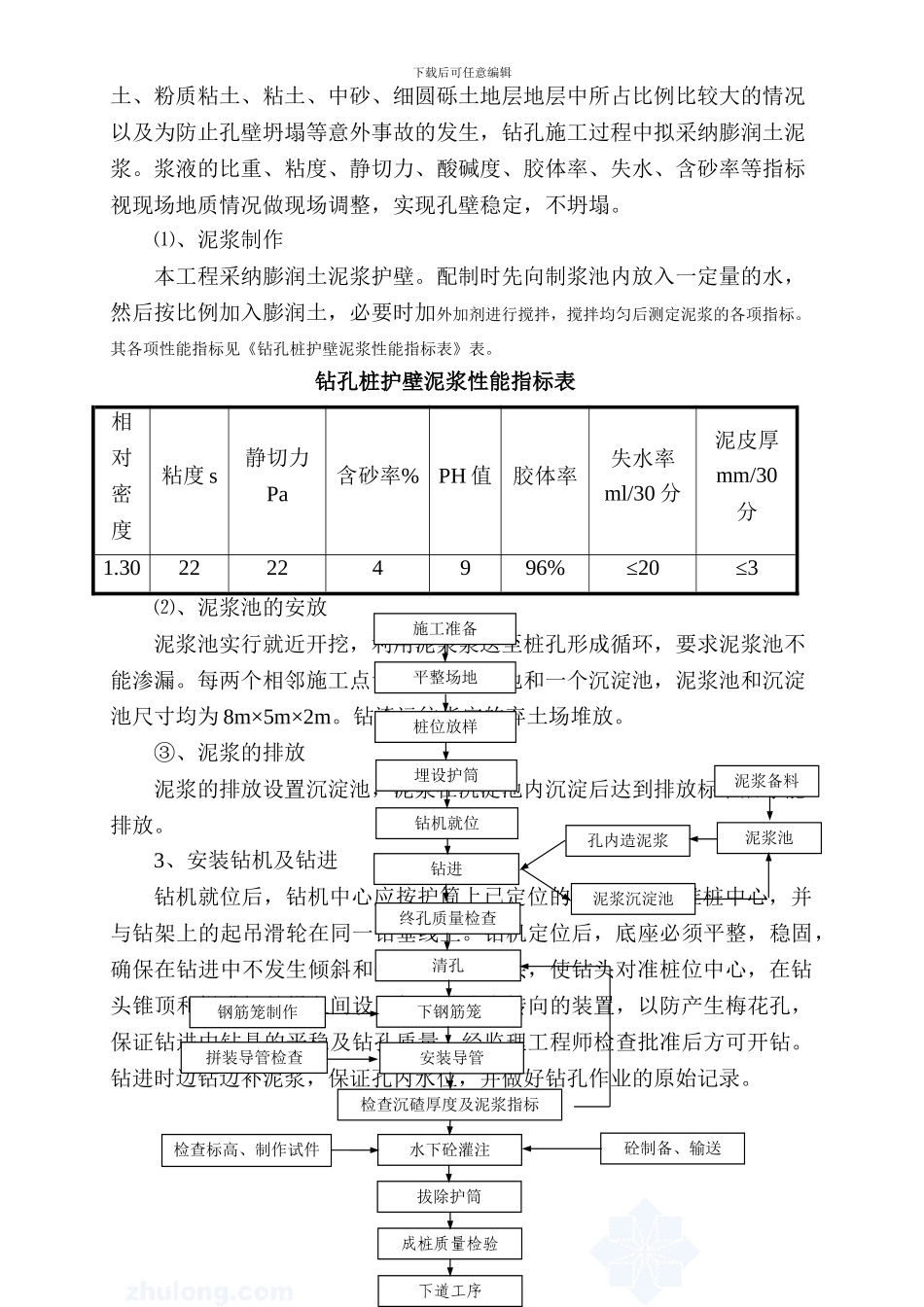

桥梁工程钻孔桩、承台施工方案-secret_第2页

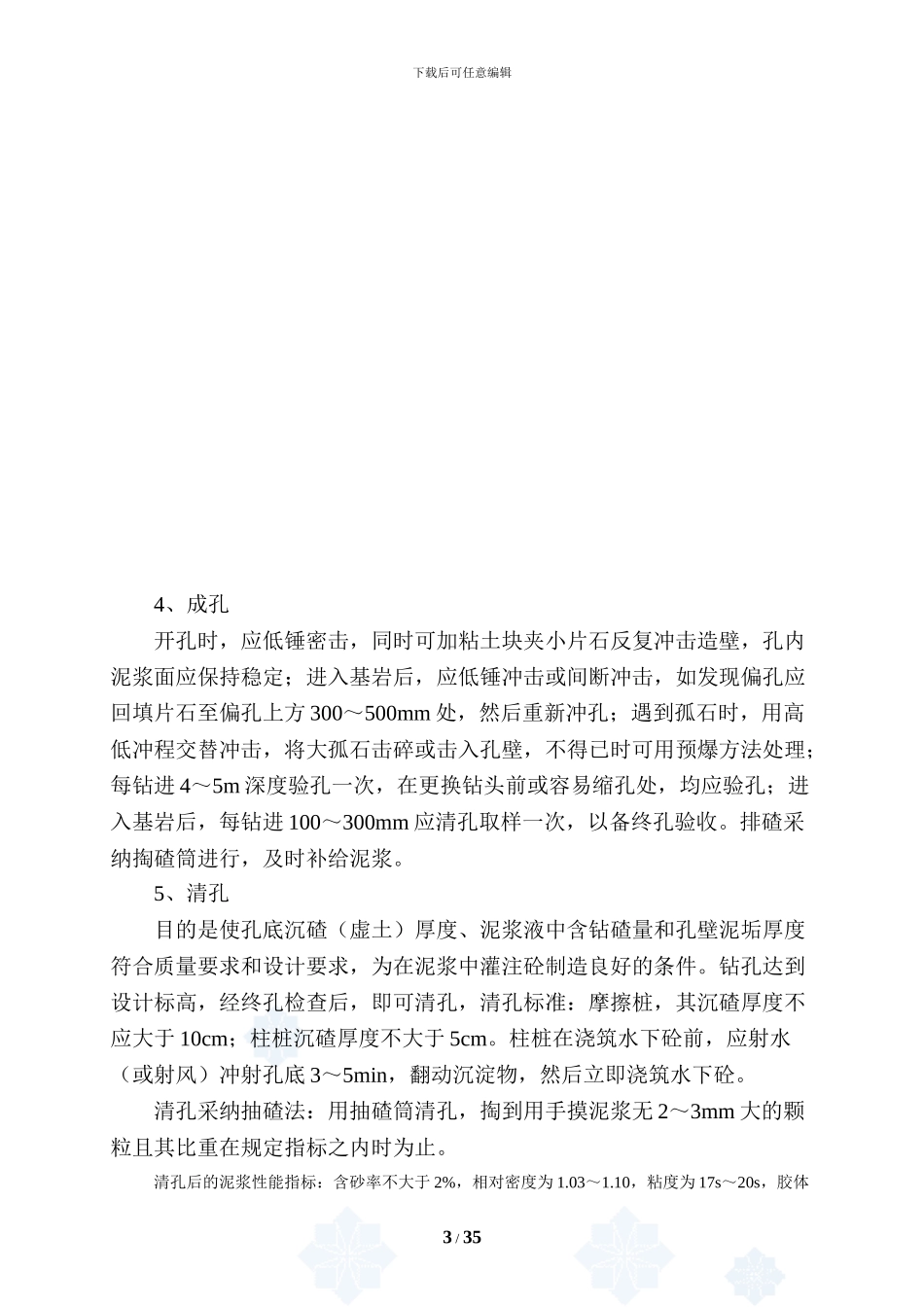

桥梁工程钻孔桩、承台施工方案-secret_第3页
下载后可任意编辑施工方案(钻孔桩、承台)K10+307 磨房沟大桥;K10+682.46 磨房沟小桥;K11+622 吹风岭桥设计为钻孔桩、其中 K10+307 磨房沟大桥 3、4、5 号墩为群桩、桩顶为承台基础。现对钻孔桩、承台基础计划、施工、质量、安全、环境保护及文明施工做如下交底,请你队参照执行。一、计划根据各桥开工日期的不同,钻孔桩、承台基础计划 2010 年 10 月 1 日开工,计划 2011 年 2 月 2 日结束。二、钻孔桩施工根据现场地质等实际情况,采纳冲击钻成孔,采纳膨润土泥浆护壁。旱地施工采纳一般方式施工;水上施工采纳围堰筑岛做为施工平台。水下砼采纳直升导管法灌筑。工艺流程详见下页图。㈠、施工前准备一般场地施工首先平整场地,用推土机推平并碾压密实。对钻孔桩位进行精确定位测量,并设置护桩。㈡、钻孔1、埋设护筒护筒用 6mm 的钢板制作,其内径大于钻头直径 500mm,选用 2..3m 和2.5m。护筒的埋设深度 1.5~2.1m 并埋入较坚实的地层不小于 1.5m;筒顶应高出施工水位或地下水位 1.5~2.1m,并高出施施工场地面 0.3m。护筒埋设用加压和锤击的方法进行,严格用垂线控制垂直度,用十字轴线控制护筒中心位置,护筒中心与桩位中心的偏差不得大于 50mm,保证钻机沿着桩位垂直方向顺利工作。护筒内存储泥浆后,使其泥浆顶面高程高出地下水位,保护桩孔顶部土层不致因钻杆反复上下升降、机身振动而导致坍孔。2、泥浆制备及泥浆池的安放采纳泥浆池造浆方式进行护壁。针对本桥钻孔长度在细砂、淤泥质黏1 / 35下载后可任意编辑土、粉质粘土、粘土、中砂、细圆砾土地层地层中所占比例比较大的情况以及为防止孔壁坍塌等意外事故的发生,钻孔施工过程中拟采纳膨润土泥浆。浆液的比重、粘度、静切力、酸碱度、胶体率、失水、含砂率等指标视现场地质情况做现场调整,实现孔壁稳定,不坍塌。⑴、泥浆制作本工程采纳膨润土泥浆护壁。配制时先向制浆池内放入一定量的水,然后按比例加入膨润土,必要时加外加剂进行搅拌,搅拌均匀后测定泥浆的各项指标。其各项性能指标见《钻孔桩护壁泥浆性能指标表》表。钻孔桩护壁泥浆性能指标表相对密度粘度 s静切力Pa含砂率%PH 值胶体率失水率ml/30 分泥皮厚mm/30分1.3022224996%≤20≤3⑵、泥浆池的安放泥浆池实行就近开挖,利用泥浆泵送至桩孔形成循环,要求泥浆池不能渗漏。每两个相邻施工点设置一个泥浆池和一个沉淀池,泥浆池和沉淀池尺寸均为 8m×5m×2m。钻渣运往指定的弃土场...
