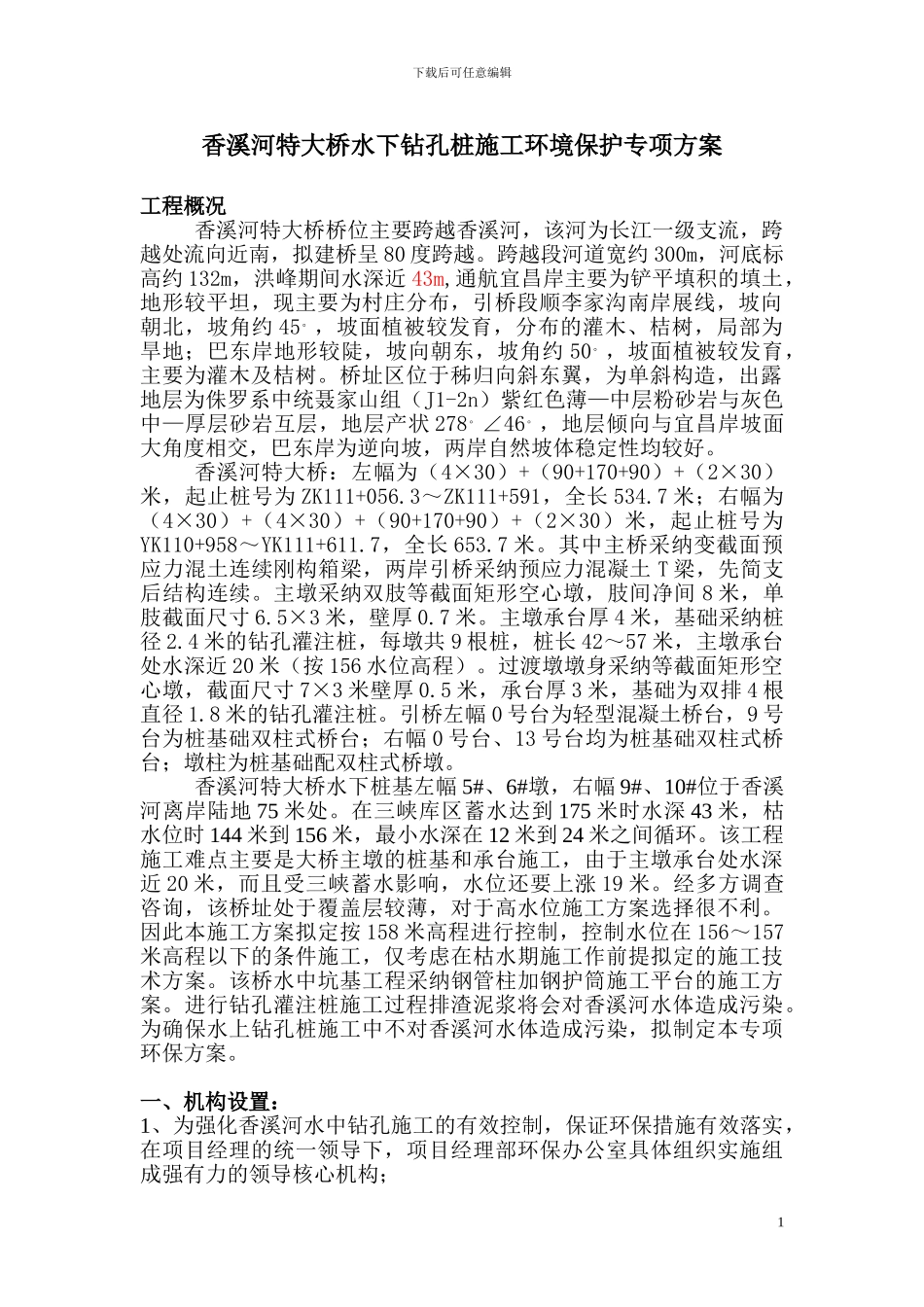

下载后可任意编辑香溪河特大桥水下钻孔桩施工环境保护专项方案工程概况香溪河特大桥桥位主要跨越香溪河，该河为长江一级支流，跨越处流向近南，拟建桥呈 80 度跨越。跨越段河道宽约 300m，河底标高约 132m，洪峰期间水深近 43m,通航宜昌岸主要为铲平填积的填土，地形较平坦，现主要为村庄分布，引桥段顺李家沟南岸展线，坡向朝北，坡角约 45。，坡面植被较发育，分布的灌木、桔树，局部为旱地；巴东岸地形较陡，坡向朝东，坡角约 50。，坡面植被较发育，主要为灌木及桔树。桥址区位于秭归向斜东翼，为单斜构造，出露地层为侏罗系中统聂家山组（J1-2n）紫红色薄—中层粉砂岩与灰色中—厚层砂岩互层，地层产状 278。∠46。，地层倾向与宜昌岸坡面大角度相交，巴东岸为逆向坡，两岸自然坡体稳定性均较好。香溪河特大桥：左幅为（4×30）+（90+170+90）+（2×30）米，起止桩号为 ZK111+056.3～ZK111+591，全长 534.7 米；右幅为（4×30）+（4×30）+（90+170+90）+（2×30）米，起止桩号为YK110+958～YK111+611.7，全长 653.7 米。其中主桥采纳变截面预应力混土连续刚构箱梁，两岸引桥采纳预应力混凝土 T 梁，先简支后结构连续。主墩采纳双肢等截面矩形空心墩，肢间净间 8 米，单肢截面尺寸 6.5×3 米，壁厚 0.7 米。主墩承台厚 4 米，基础采纳桩径 2.4 米的钻孔灌注桩，每墩共 9 根桩，桩长 42～57 米，主墩承台处水深近 20 米（按 156 水位高程）。过渡墩墩身采纳等截面矩形空心墩，截面尺寸 7×3 米壁厚 0.5 米，承台厚 3 米，基础为双排 4 根直径 1.8 米的钻孔灌注桩。引桥左幅 0 号台为轻型混凝土桥台，9 号台为桩基础双柱式桥台；右幅 0 号台、13 号台均为桩基础双柱式桥台；墩柱为桩基础配双柱式桥墩。香溪河特大桥水下桩基左幅 5#、6#墩，右幅 9#、10#位于香溪河离岸陆地 75 米处。在三峡库区蓄水达到 175 米时水深 43 米，枯水位时 144 米到 156 米，最小水深在 12 米到 24 米之间循环。该工程施工难点主要是大桥主墩的桩基和承台施工，由于主墩承台处水深近 20 米，而且受三峡蓄水影响，水位还要上涨 19 米。经多方调查咨询，该桥址处于覆盖层较薄，对于高水位施工方案选择很不利。因此本施工方案拟定按 158 米高程进行控制，控制水位在 156～157米高程以下的条件施工，仅考虑在枯水期施工作前提拟定的施工技术方案。该桥水中坑基工程采纳钢管柱加钢护筒施工平台的...
