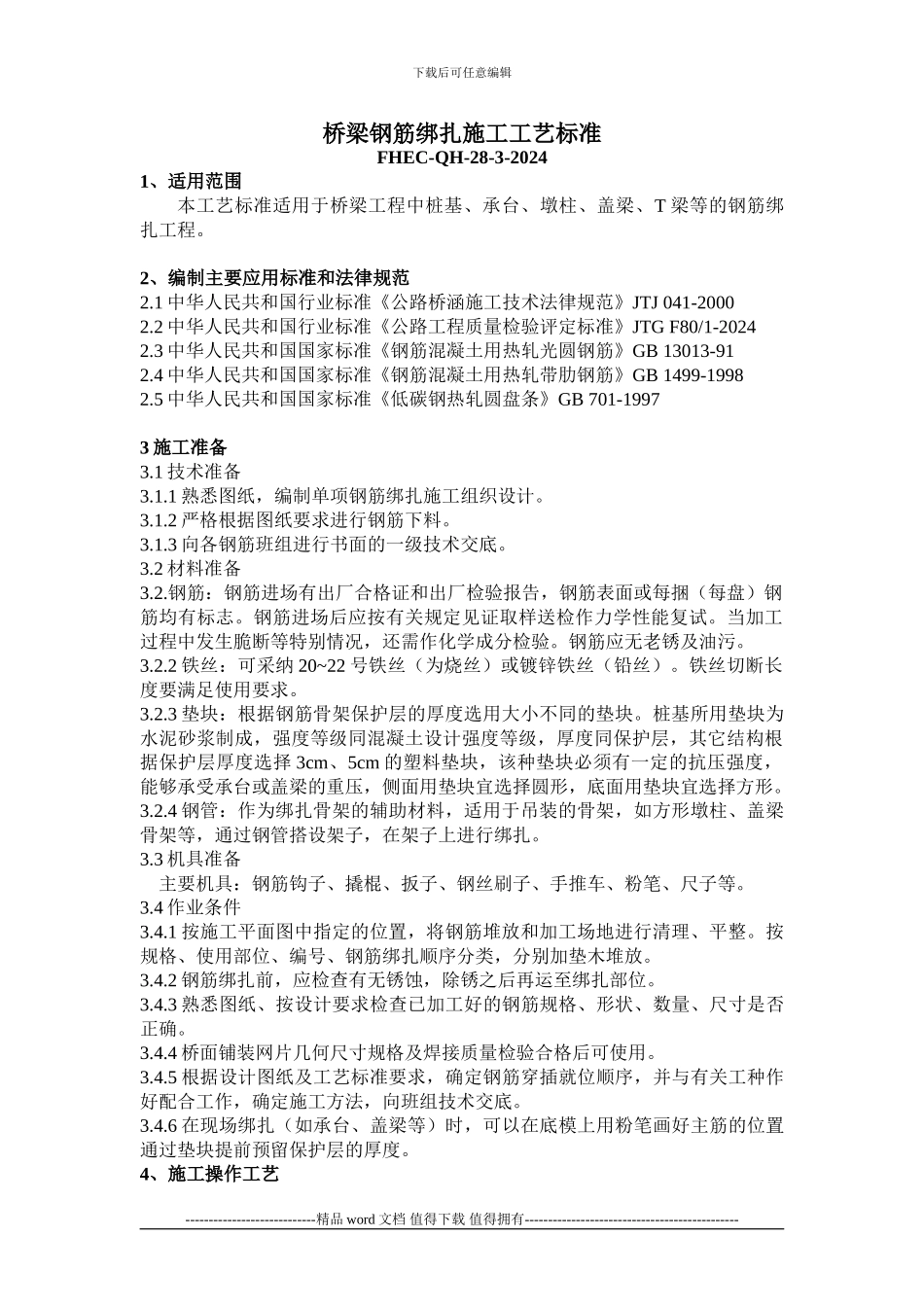

下载后可任意编辑桥梁钢筋绑扎施工工艺标准FHEC-QH-28-3-20241、适用范围本工艺标准适用于桥梁工程中桩基、承台、墩柱、盖梁、T 梁等的钢筋绑扎工程。2、编制主要应用标准和法律规范2.1 中华人民共和国行业标准《公路桥涵施工技术法律规范》JTJ 041-20002.2 中华人民共和国行业标准《公路工程质量检验评定标准》JTG F80/1-20242.3 中华人民共和国国家标准《钢筋混凝土用热轧光圆钢筋》GB 13013-912.4 中华人民共和国国家标准《钢筋混凝土用热轧带肋钢筋》GB 1499-19982.5 中华人民共和国国家标准《低碳钢热轧圆盘条》GB 701-19973 施工准备3.1 技术准备3.1.1 熟悉图纸，编制单项钢筋绑扎施工组织设计。3.1.2 严格根据图纸要求进行钢筋下料。3.1.3 向各钢筋班组进行书面的一级技术交底。3.2 材料准备3.2.钢筋：钢筋进场有出厂合格证和出厂检验报告，钢筋表面或每捆（每盘）钢筋均有标志。钢筋进场后应按有关规定见证取样送检作力学性能复试。当加工过程中发生脆断等特别情况，还需作化学成分检验。钢筋应无老锈及油污。3.2.2 铁丝：可采纳 20~22 号铁丝（为烧丝）或镀锌铁丝（铅丝）。铁丝切断长度要满足使用要求。3.2.3 垫块：根据钢筋骨架保护层的厚度选用大小不同的垫块。桩基所用垫块为水泥砂浆制成，强度等级同混凝土设计强度等级，厚度同保护层，其它结构根据保护层厚度选择 3cm、5cm 的塑料垫块，该种垫块必须有一定的抗压强度，能够承受承台或盖梁的重压，侧面用垫块宜选择圆形，底面用垫块宜选择方形。3.2.4 钢管：作为绑扎骨架的辅助材料，适用于吊装的骨架，如方形墩柱、盖梁骨架等，通过钢管搭设架子，在架子上进行绑扎。3.3 机具准备 主要机具：钢筋钩子、撬棍、扳子、钢丝刷子、手推车、粉笔、尺子等。3.4 作业条件3.4.1 按施工平面图中指定的位置，将钢筋堆放和加工场地进行清理、平整。按规格、使用部位、编号、钢筋绑扎顺序分类，分别加垫木堆放。3.4.2 钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。3.4.3 熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量、尺寸是否正确。3.4.4 桥面铺装网片几何尺寸规格及焊接质量检验合格后可使用。3.4.5 根据设计图纸及工艺标准要求，确定钢筋穿插就位顺序，并与有关工种作好配合工作，确定施工方法，向班组技术交底。3.4.6 在现场绑扎（如承台、盖梁等）时，可以在底模上用粉笔画好主筋的位置通过垫块提前预留保护层的厚度。4、施工操作工...
