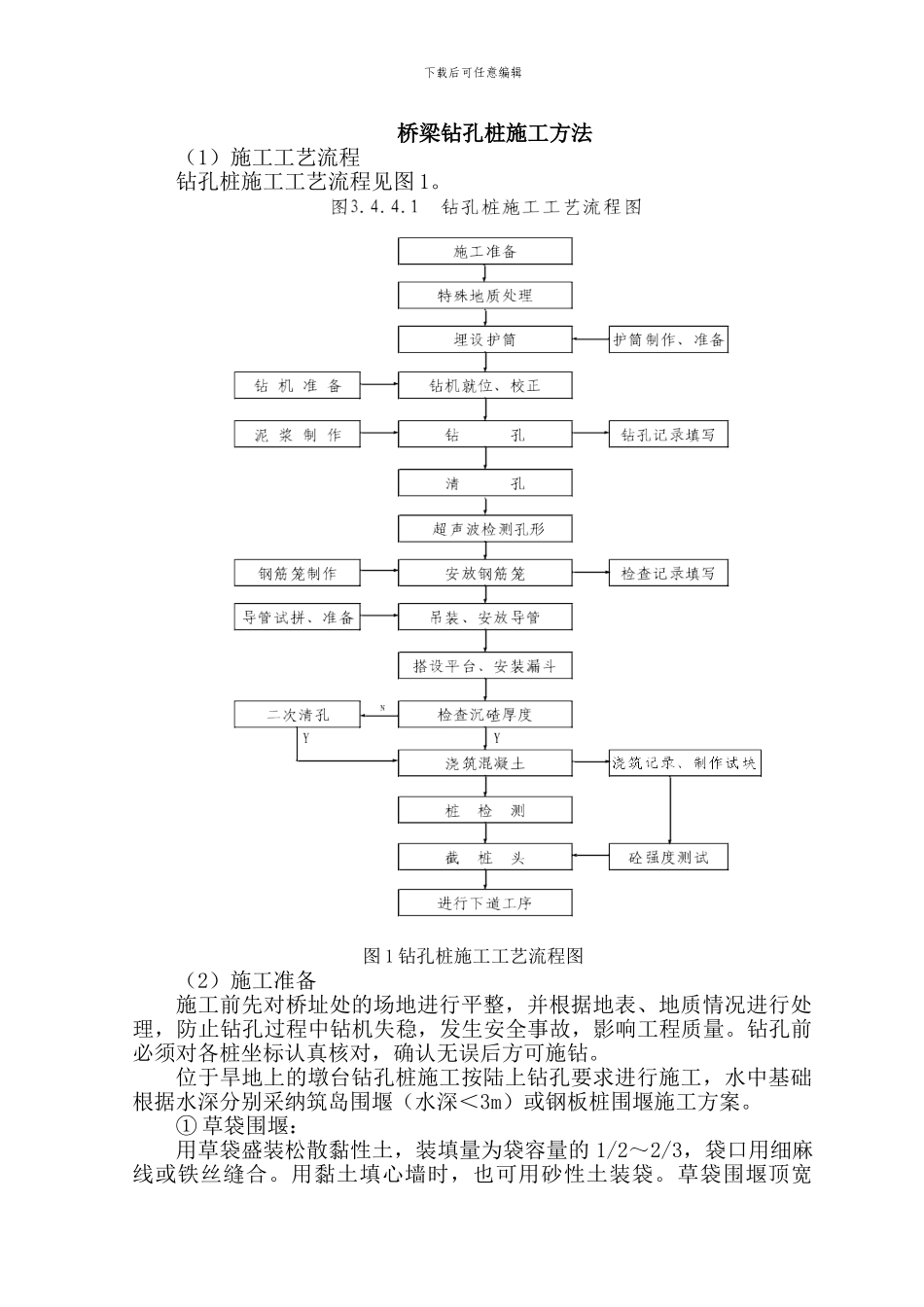

下载后可任意编辑桥梁钻孔桩施工方法（1）施工工艺流程钻孔桩施工工艺流程见图 1。图 1 钻孔桩施工工艺流程图（2）施工准备施工前先对桥址处的场地进行平整，并根据地表、地质情况进行处理，防止钻孔过程中钻机失稳，发生安全事故，影响工程质量。钻孔前必须对各桩坐标认真核对，确认无误后方可施钻。位于旱地上的墩台钻孔桩施工按陆上钻孔要求进行施工，水中基础根据水深分别采纳筑岛围堰（水深＜3m）或钢板桩围堰施工方案。① 草袋围堰： 用草袋盛装松散黏性土，装填量为袋容量的 1/2～2/3，袋口用细麻线或铁丝缝合。用黏土填心墙时，也可用砂性土装袋。草袋围堰顶宽下载后可任意编辑1.0m，外侧 1：1，内侧 1：0.5 放坡。袋与袋间交错堆码，以保证围堰的稳定及不漏水。草袋围堰形成后，抽干围堰内积水，清除淤泥，重新填筑粘性土至施工水位以上 0.5m，形成草袋围堰筑岛后在其岛面上进行钻孔桩和承台施工。施工时要求土袋平放，上下左右互相错缝码整齐。水中土袋可用带钩的木杆，钩送就位。在水不深而河床有一层透水层覆盖时在外圈围堰完成后，先行抽水，掏挖去内堰底下的透水层，然后堆码内围堰土袋，内外堰之间填筑黏土心墙，防止河床漏水。将围堰内的水抽干后，载重汽车运土填筑，并分层碾压密实。围堰顶标高大于施工水位标高加上0.5m。② 钢板桩围堰：钢板桩插打利用 50t 履带吊配合打桩锤，把钢板桩插打到设计标高位置，插打时保持桩架垂直。插打次序从上游开始，在下游合拢，每边由一角插至另一角。插打钢板桩时要严格控制好桩的垂直度，尤其是第一根桩要从两个相互垂直方向同时控制，确保垂直不偏。钢板桩围堰形成后，抽干围堰内积水，清除围堰内淤泥，重新填筑粘性土至水面以上 0.5m 形成钻孔桩施工岛面。（3）钻进成孔钻孔前，先埋置导向护筒，灌入护壁泥浆。护筒采纳 5mm 厚的钢板卷制，长度≥2m，其直径根据钻机类型不同比桩径大 20～40cm。泥浆采纳优质膨润土造浆，造浆配合比见表 4.3.2.1-1。表 4.3.2.1-1 膨润土造浆配合比（单位：kg）原料名称淡水膨润土CMC纯碱FCIPHP加重剂配合比1008～40.004～0.0080.1～0.40.1～0.30.003试验确定制备及循环分离系统由泥浆搅拌机、泥浆池（45m3两个）、泥浆分离器（两个）、泥浆沉淀处理器等组成。膨润土造浆配比中掺加剂的用量，先试配，检验配合液的各项性能指标是否符合要求。各种掺加剂宜先制成小剂量溶剂，按循环周期加入，并常常测定泥浆指标，防止掺加剂过量，搅拌...
