桥梁钻孔灌注桩施工方案VIP免费

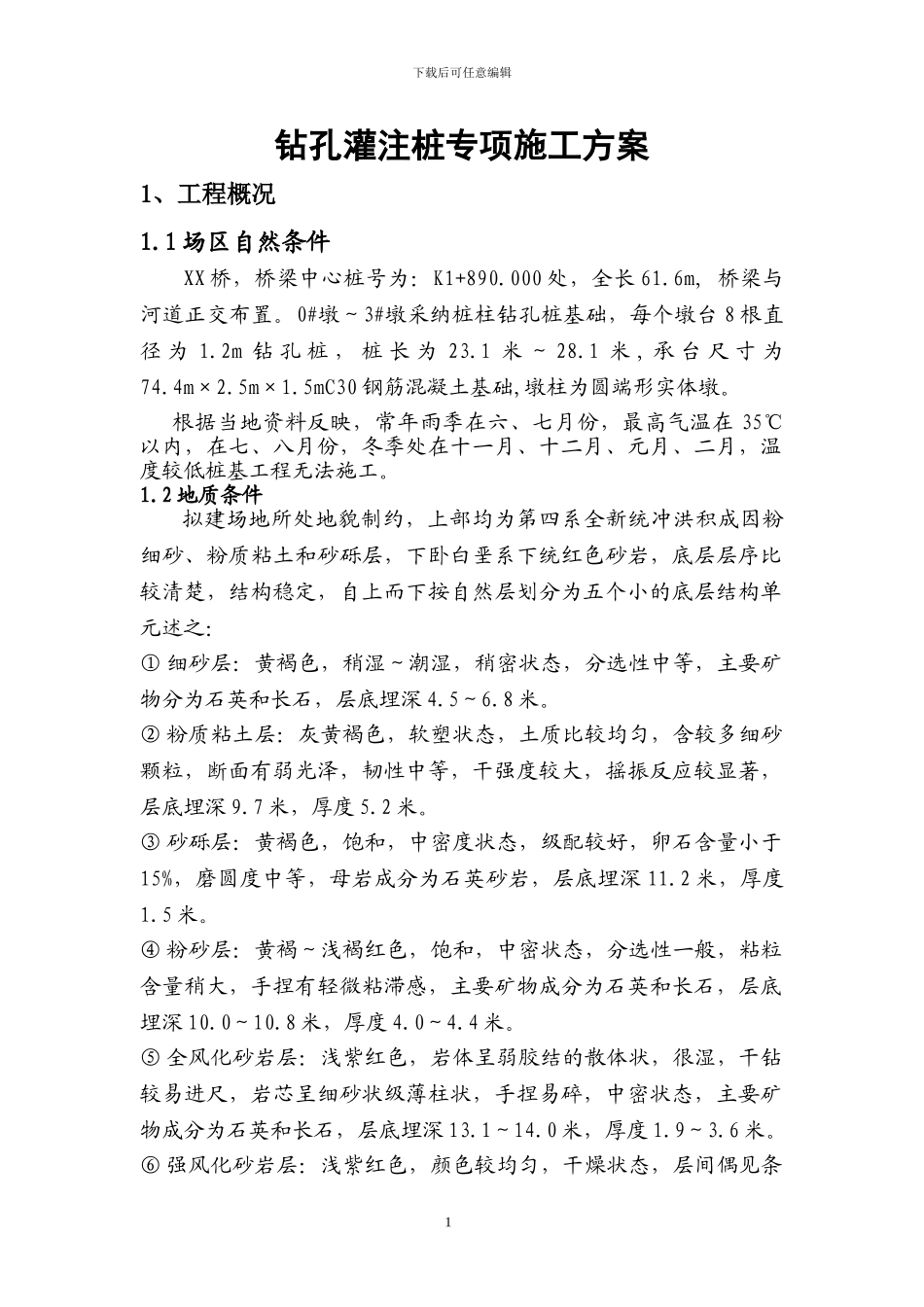

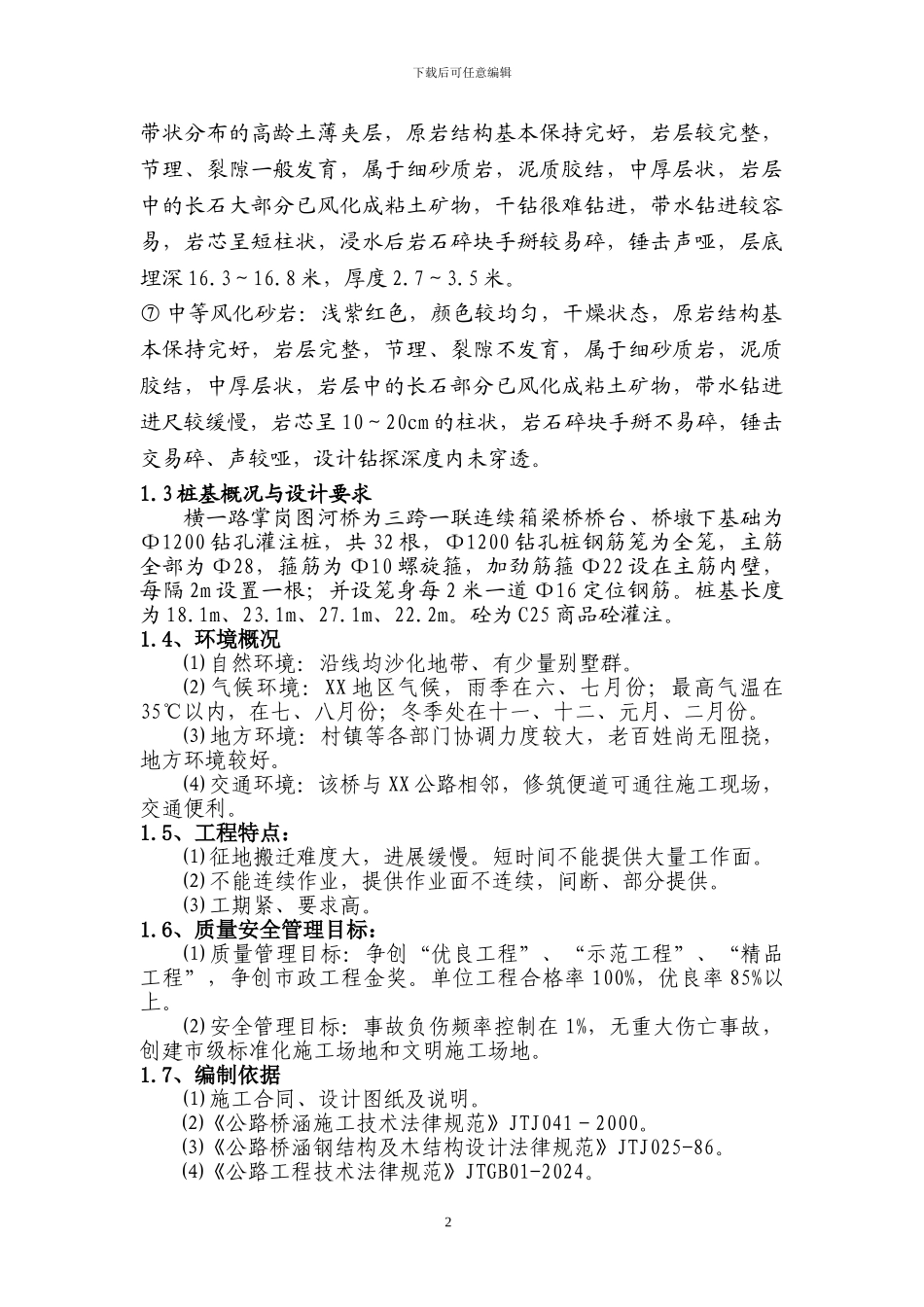

XX 工程(钻孔灌注桩)专项施工方案XX 公司二 O 一一年六月十日 下载后可任意编辑钻孔灌注桩专项施工方案1、工程概况1.1 场区自然条件XX 桥，桥梁中心桩号为：K1+890.000 处，全长 61.6m, 桥梁与河道正交布置。0#墩～3#墩采纳桩柱钻孔桩基础，每个墩台 8 根直径 为 1.2m 钻 孔 桩 ， 桩 长 为 23.1 米 ～ 28.1 米 , 承 台 尺 寸 为74.4m×2.5m×1.5mC30 钢筋混凝土基础,墩柱为圆端形实体墩。根据当地资料反映，常年雨季在六、七月份，最高气温在 35℃以内，在七、八月份，冬季处在十一月、十二月、元月、二月，温度较低桩基工程无法施工。1.2 地质条件拟建场地所处地貌制约，上部均为第四系全新统冲洪积成因粉细砂、粉质粘土和砂砾层，下卧白垩系下统红色砂岩，底层层序比较清楚，结构稳定，自上而下按自然层划分为五个小的底层结构单元述之：① 细砂层：黄褐色，稍湿～潮湿，稍密状态，分选性中等，主要矿物分为石英和长石，层底埋深 4.5～6.8 米。② 粉质粘土层：灰黄褐色，软塑状态，土质比较均匀，含较多细砂颗粒，断面有弱光泽，韧性中等，干强度较大，摇振反应较显著，层底埋深 9.7 米，厚度 5.2 米。③ 砂砾层：黄褐色，饱和，中密度状态，级配较好，卵石含量小于15%，磨圆度中等，母岩成分为石英砂岩，层底埋深 11.2 米，厚度1.5 米。④ 粉砂层：黄褐～浅褐红色，饱和，中密状态，分选性一般，粘粒含量稍大，手捏有轻微粘滞感，主要矿物成分为石英和长石，层底埋深 10.0～10.8 米，厚度 4.0～4.4 米。⑤ 全风化砂岩层：浅紫红色，岩体呈弱胶结的散体状，很湿，干钻较易进尺，岩芯呈细砂状级薄柱状，手捏易碎，中密状态，主要矿物成分为石英和长石，层底埋深 13.1～14.0 米，厚度 1.9～3.6 米。⑥ 强风化砂岩层：浅紫红色，颜色较均匀，干燥状态，层间偶见条1下载后可任意编辑带状分布的高龄土薄夹层，原岩结构基本保持完好，岩层较完整，节理、裂隙一般发育，属于细砂质岩，泥质胶结，中厚层状，岩层中的长石大部分已风化成粘土矿物，干钻很难钻进，带水钻进较容易，岩芯呈短柱状，浸水后岩石碎块手掰较易碎，锤击声哑，层底埋深 16.3～16.8 米，厚度 2.7～3.5 米。⑦ 中等风化砂岩：浅紫红色，颜色较均匀，干燥状态，原岩结构基本保持完好，岩层完整，节理、裂隙不发育，属于细砂质岩，泥质胶结，中厚层状，岩层中的长石部分已风化成粘土矿物，带水钻进进尺较缓慢，岩芯呈...
