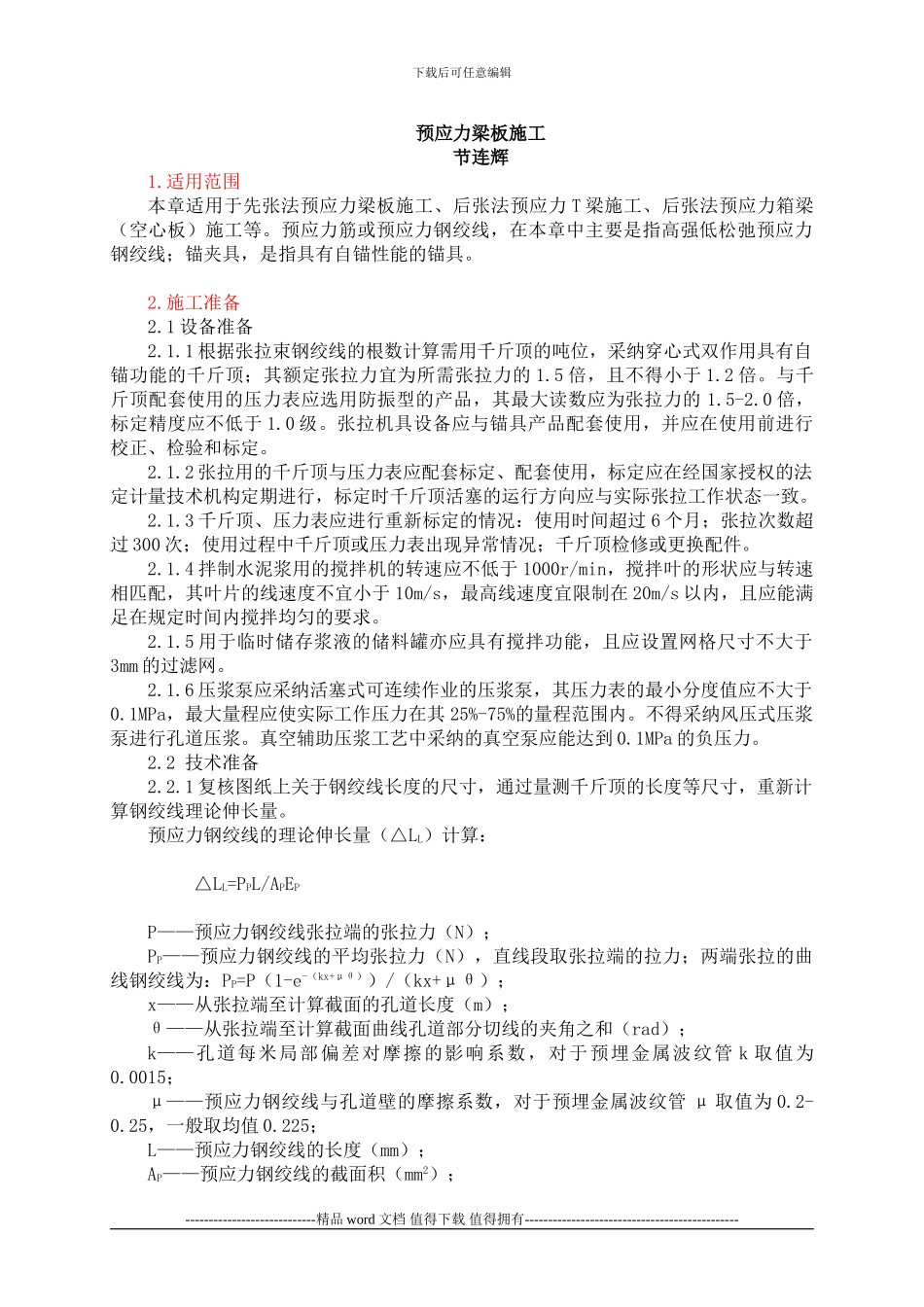

下载后可任意编辑预应力梁板施工节连辉1.适用范围本章适用于先张法预应力梁板施工、后张法预应力 T 梁施工、后张法预应力箱梁（空心板）施工等。预应力筋或预应力钢绞线，在本章中主要是指高强低松弛预应力钢绞线；锚夹具，是指具有自锚性能的锚具。2.施工准备2.1 设备准备2.1.1 根据张拉束钢绞线的根数计算需用千斤顶的吨位，采纳穿心式双作用具有自锚功能的千斤顶；其额定张拉力宜为所需张拉力的 1.5 倍，且不得小于 1.2 倍。与千斤顶配套使用的压力表应选用防振型的产品，其最大读数应为张拉力的 1.5-2.0 倍，标定精度应不低于 1.0 级。张拉机具设备应与锚具产品配套使用，并应在使用前进行校正、检验和标定。2.1.2 张拉用的千斤顶与压力表应配套标定、配套使用，标定应在经国家授权的法定计量技术机构定期进行，标定时千斤顶活塞的运行方向应与实际张拉工作状态一致。2.1.3 千斤顶、压力表应进行重新标定的情况：使用时间超过 6 个月；张拉次数超过 300 次；使用过程中千斤顶或压力表出现异常情况；千斤顶检修或更换配件。2.1.4 拌制水泥浆用的搅拌机的转速应不低于 1000r/min，搅拌叶的形状应与转速相匹配，其叶片的线速度不宜小于 10m/s，最高线速度宜限制在 20m/s 以内，且应能满足在规定时间内搅拌均匀的要求。2.1.5 用于临时储存浆液的储料罐亦应具有搅拌功能，且应设置网格尺寸不大于3mm 的过滤网。2.1.6 压浆泵应采纳活塞式可连续作业的压浆泵，其压力表的最小分度值应不大于0.1MPa，最大量程应使实际工作压力在其 25%-75%的量程范围内。不得采纳风压式压浆泵进行孔道压浆。真空辅助压浆工艺中采纳的真空泵应能达到 0.1MPa 的负压力。2.2 技术准备2.2.1 复核图纸上关于钢绞线长度的尺寸，通过量测千斤顶的长度等尺寸，重新计算钢绞线理论伸长量。预应力钢绞线的理论伸长量（△LL）计算：△LL=PPL/APEPP——预应力钢绞线张拉端的张拉力（N）；PP——预应力钢绞线的平均张拉力（N），直线段取张拉端的拉力；两端张拉的曲线钢绞线为：PP=P（1-e-（kx+μθ））/（kx+μθ）；x——从张拉端至计算截面的孔道长度（m）；θ——从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）；k——孔道每米局部偏差对摩擦的影响系数，对于预埋金属波纹管 k 取值为0.0015；μ——预应力钢绞线与孔道壁的摩擦系数，对于预埋金属波纹管 μ 取值为 0.2-0.25，一般取均值 0.225；L——预应力钢绞线的长度（mm）；AP—...
