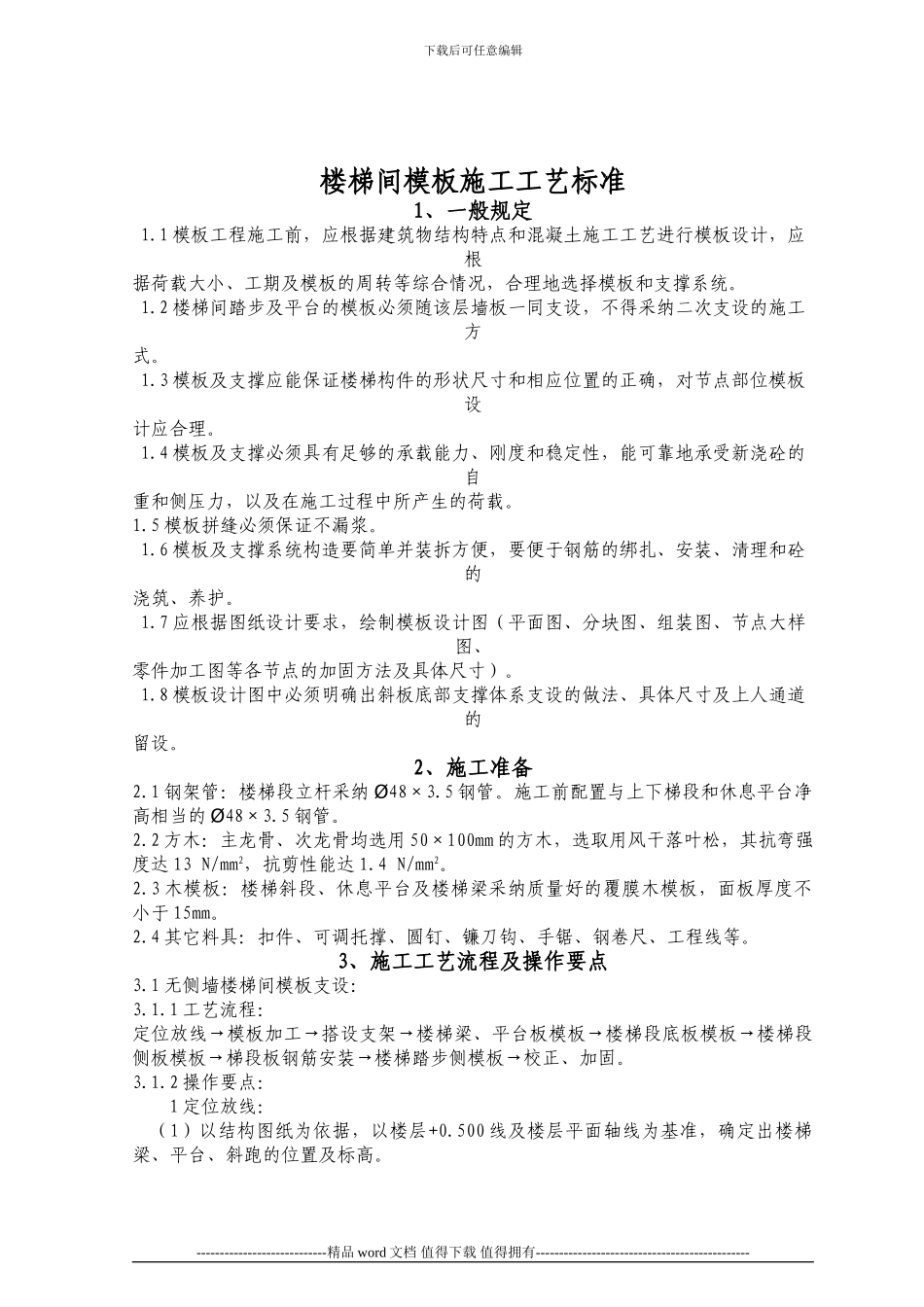

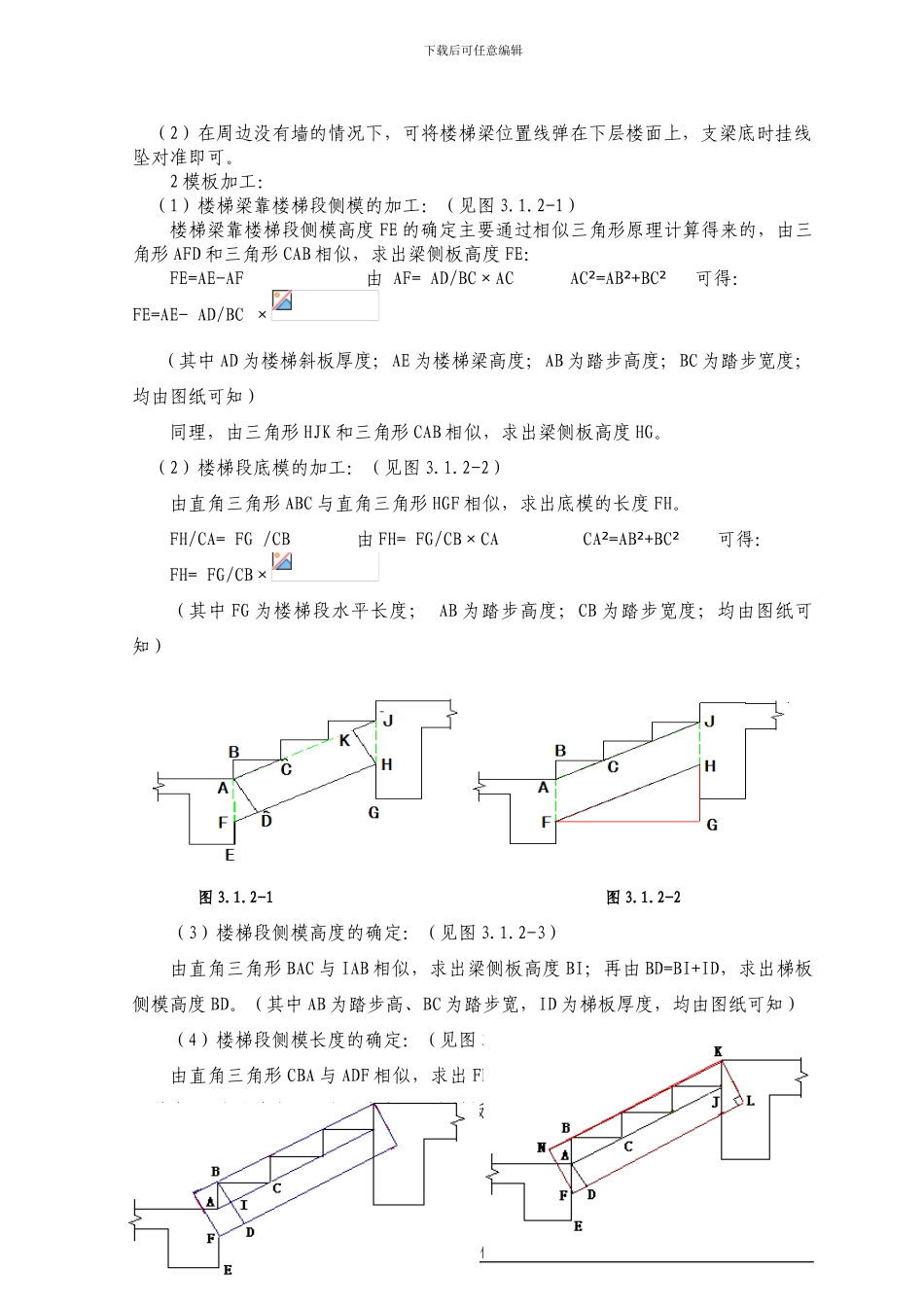

下载后可任意编辑楼梯间模板施工工艺标准天元建设集团有限公司----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑楼梯间模板施工工艺标准1、一般规定1.1 模板工程施工前，应根据建筑物结构特点和混凝土施工工艺进行模板设计，应根据荷载大小、工期及模板的周转等综合情况，合理地选择模板和支撑系统。1.2 楼梯间踏步及平台的模板必须随该层墙板一同支设，不得采纳二次支设的施工方式。1.3 模板及支撑应能保证楼梯构件的形状尺寸和相应位置的正确，对节点部位模板设计应合理。1.4 模板及支撑必须具有足够的承载能力、刚度和稳定性，能可靠地承受新浇砼的自重和侧压力，以及在施工过程中所产生的荷载。1.5 模板拼缝必须保证不漏浆。1.6 模板及支撑系统构造要简单并装拆方便，要便于钢筋的绑扎、安装、清理和砼的浇筑、养护。1.7 应根据图纸设计要求，绘制模板设计图（平面图、分块图、组装图、节点大样图、零件加工图等各节点的加固方法及具体尺寸）。1.8 模板设计图中必须明确出斜板底部支撑体系支设的做法、具体尺寸及上人通道的留设。2、施工准备2.1 钢架管：楼梯段立杆采纳48×3.5Ø钢管。施工前配置与上下梯段和休息平台净高相当的48×3.5Ø钢管。2.2 方木：主龙骨、次龙骨均选用 50×100mm 的方木，选取用风干落叶松，其抗弯强度达 13 N/mm2，抗剪性能达 1.4 N/mm2。2.3 木模板：楼梯斜段、休息平台及楼梯梁采纳质量好的覆膜木模板，面板厚度不小于 15mm。2.4 其它料具：扣件、可调托撑、圆钉、镰刀钩、手锯、钢卷尺、工程线等。3、施工工艺流程及操作要点3.1 无侧墙楼梯间模板支设：3.1.1 工艺流程：定位放线→模板加工→搭设支架→楼梯梁、平台板模板→楼梯段底板模板→楼梯段侧板模板→梯段板钢筋安装→楼梯踏步侧模板→校正、加固。3.1.2 操作要点：1 定位放线：（1）以结构图纸为依据，以楼层+0.500 线及楼层平面轴线为基准，确定出楼梯梁、平台、斜跑的位置及标高。 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑（2）在周边没有墙的情况下，可将楼梯梁位置线弹在下层楼面上，支梁底时挂线坠对准即可。2 模板加工：（1）楼梯梁靠楼梯段侧模的加工：（见图 3.1.2-1）楼梯梁靠楼梯段侧模高度 FE 的确定主要通过相似三角形原理计算得来...
